申請日2013.08.27

　　公開(公告)日2014.03.26

　　IPC分類號B08B9/20

　　摘要

　　本實用新型公開了一種飲料瓶清洗廢水的循環利用系統，其特征在于：包括有水塔、一號清洗池、二號清洗池以及污水池，所述水塔通過兩個進水管道分別與一號清洗池和二號清洗池連通，所述一號清洗池和二號清洗池之間設有相互連通的兩放水管道，所述一號清洗池和二號清洗池與污水池之間分別通過出水管道連通，且出水管道、放水管道以及進水管道上均設有單向水閥，所述一號清洗池、二號清洗池中分別架設有攪拌棒，所述攪拌棒上分布有套有橡膠套的攪拌桿。本實用新型結構設計合理，既節約了水資源，降低了生產成本，又保證了產品的后期質量，同時攪拌桿的端部套裝橡膠套，避免攪拌過程中損壞瓶子。

　　權利要求書

　　1.一種飲料瓶清洗廢水的循環利用系統，其特征在于：包括有水塔、一號清洗池、二號清洗池以及污水池，所述水塔通過兩個進水管道分別與一號清洗池和二號清洗池連通，所述一號清洗池和二號清洗池之間設有相互連通的兩放水管道，所述一號清洗池和二號清洗池與污水池之間分別通過出水管道連通，且出水管道、放水管道以及進水管道上均設有單向水閥，所述一號清洗池、二號清洗池中分別架設有攪拌棒，所述攪拌棒上分布有套有橡膠套的攪拌桿。

　　說明書

　　一種飲料瓶清洗廢水的循環利用系統

　　技術領域

　　本實用新型涉及飲料瓶裝罐生產設備領域，尤其涉及一種飲料瓶清洗廢水的循環利用系統 。

　　背景技術

　　目前，飲料瓶在灌裝前需要對其進行清洗，而清洗瓶時，大都清洗一次，每次清洗后的水都是直接排放，這樣浪費了大量的水資源，不能達到資源的合理利用，提高了生產成本，同時清洗一次的質量差，影響產品后期質量。

　　實用新型內容

　　本實用新型的目的是為了彌補已有技術的不足，提供了一種飲料瓶清洗廢水的循環利用系統。

　　本實用新型是通過以下技術方案來實現的：

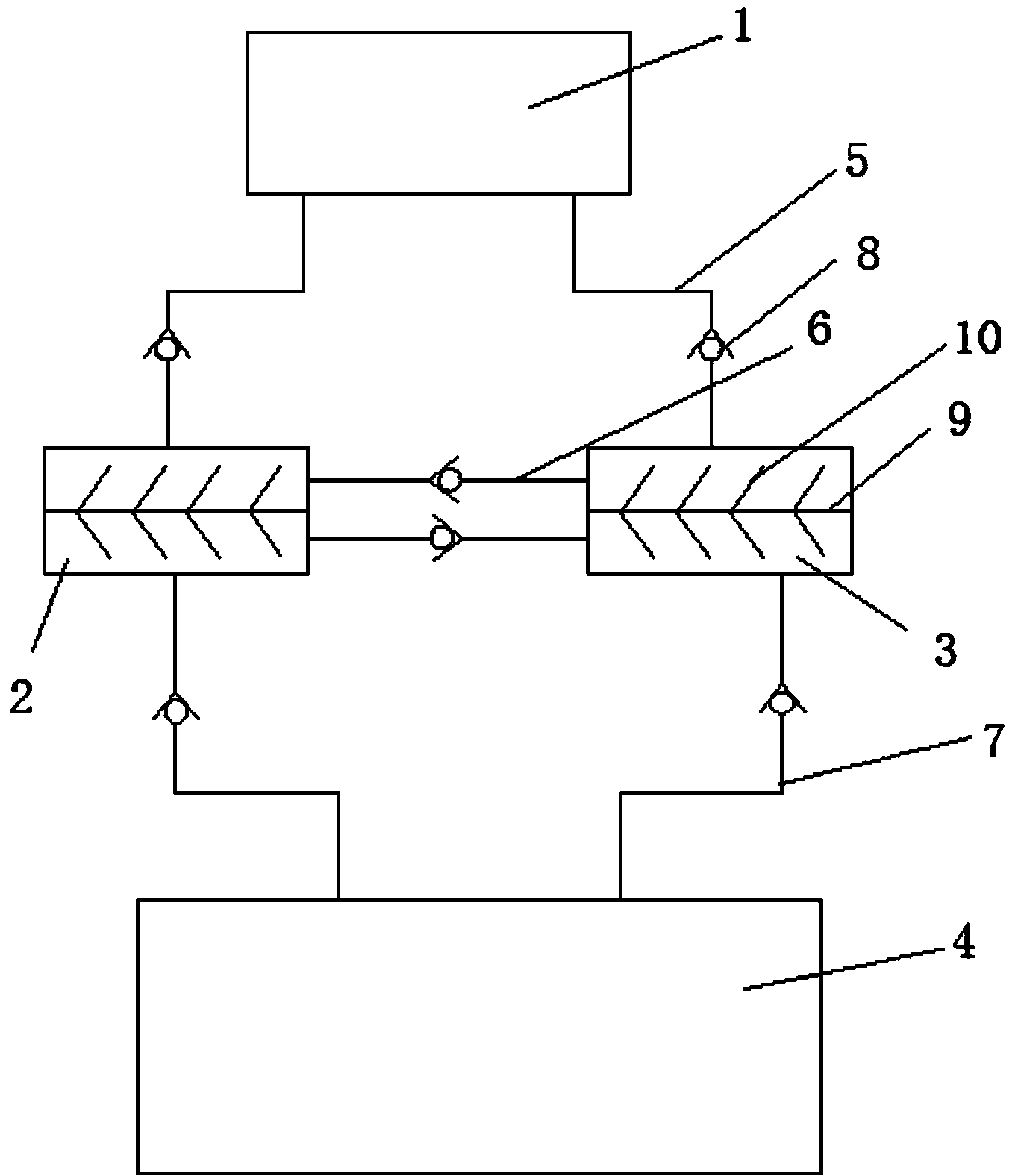

　　一種飲料瓶清洗廢水的循環利用系統，其特征在于：包括有水塔、一號清洗池、二號清洗池以及污水池，所述水塔通過兩個進水管道分別與一號清洗池和二號清洗池連通，所述一號清洗池和二號清洗池之間設有相互連通的兩放水管道，所述一號清洗池和二號清洗池與污水池之間分別通過出水管道連通，且出水管道、放水管道以及進水管道上均設有單向水閥，所述一號清洗池、二號清洗池中分別架設有攪拌棒，所述攪拌棒上分布有套有橡膠套的攪拌桿。

　　其原理是：采用兩個清洗池，將一號清洗池中第二次清洗的水排放到二號清理池中，作為二號清理池中的第一次清洗水，清洗后將水排放到污水池中，然后對二號清洗池進行二次清洗，清洗后，二號清洗池的清洗水排放到一號清洗池中，作為下批清洗飲料瓶的清洗水，如此往復操作即可，既節約了水資源，降低了生產成本，又保證了產品的后期質量，同時通過攪拌棒進行攪拌，加速了清洗效率，攪拌桿的端部套裝橡膠套，避免攪拌過程中損壞瓶子。

　　本實用新型的優點是：

　　本實用新型結構設計合理，既節約了水資源，降低了生產成本，又保證了產品的后期質量，同時攪拌桿的端部套裝橡膠套，避免攪拌過程中損壞瓶子。
