申請日2013.08.27

　　公開(公告)日2014.03.26

　　IPC分類號B29C45/72; C02F1/00

　　摘要

　　本實用新型公開了一種灌裝間清洗瓶排放后的污水循環利用系統，包括有通過管道相互連通的污水存儲池和循環水池，且污水存儲池的出水口在污水存儲池的下端，循環水池的進水口在的進水口在循環水池的上端，所述污水存儲池的口部的一側掛裝有內嵌的過濾桶，所述過濾桶的口部架設有灌裝間清洗瓶后污水的水輸送管道，所述循環水池中分布有數個上下間隔錯位的水平方向間隔排列的冷卻緩沖板，所述循環水池的下端的出料口與注塑機冷卻水循環管道聯通。本實用新型結構設計合理，將清洗瓶后的污水簡單冷卻后通入到注塑機的冷卻水循環管道上，對注塑機進行冷卻，不但達到了資源的合理利用，同時采用冷卻緩沖板進行自然冷卻，節約了能源，降低了生產成本。

　　權利要求書

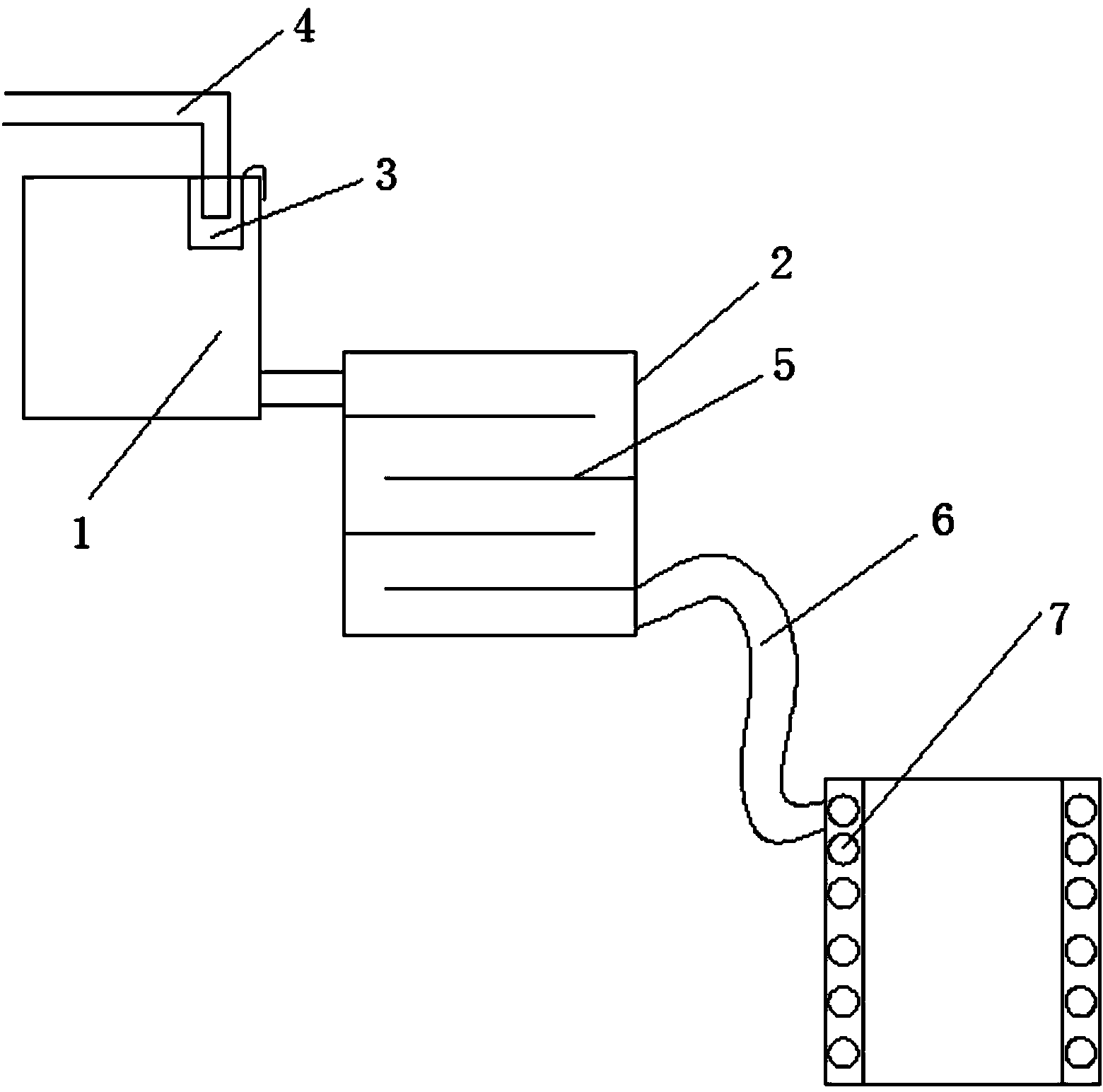

　　1.一種灌裝間清洗瓶排放后的污水循環利用系統，其特征在于：包括有通過管道相互連通的污水存儲池和循環水池，且污水存儲池的出水口在污水存儲池的下端，循環水池的進水口在的進水口在循環水池的上端，所述污水存儲池的口部的一側掛裝有內嵌的過濾桶，所述過濾桶的口部架設有灌裝間清洗瓶后污水的水輸送管道，所述循環水池中分布有數個上下間隔錯位的水平方向間隔排列的冷卻緩沖板，所述循環水池的下端的出料口與注塑機冷卻水循環管道通過連接管聯通。

　　說明書

　　一種灌裝間清洗瓶排放后的污水循環利用系統

　　技術領域

　　本實用新型涉及飲料瓶裝罐生產設備領域，尤其涉及一種灌裝間清洗瓶排放后的污水循環利用系統 。

　　背景技術

　　目前，飲料瓶在灌裝間清洗瓶后，其污水大都是直接排放，浪費了大量的水資源，不能達到資源的合理利用，提高了生產成本。

　　實用新型內容

　　本實用新型的目的是為了彌補已有技術的不足，提供了一種灌裝間清洗瓶排放后的污水循環利用系統。

　　本實用新型是通過以下技術方案來實現的：

　　一種灌裝間清洗瓶排放后的污水循環利用系統，其特征在于：包括有通過管道相互連通的污水存儲池和循環水池，且污水存儲池的出水口在污水存儲池的下端，循環水池的進水口在的進水口在循環水池的上端，所述污水存儲池的口部的一側掛裝有內嵌的過濾桶，所述過濾桶的口部架設有灌裝間清洗瓶后污水的水輸送管道，所述循環水池中分布有數個上下間隔錯位的水平方向間隔排列的冷卻緩沖板，所述循環水池的下端的出料口與注塑機冷卻水循環管道通過連接管聯通。

　　其原理是：對清洗瓶后的水排放到污水存儲池中，排放過程中先通過過濾桶進行粗過濾，然后進入到循環水池中，由于清洗瓶時攪拌也會帶來熱量，因此通過循環水池中的冷卻緩沖板進行一定程度的冷卻，再進入到注塑機冷卻水管中對注塑機進行冷卻，達到了水資源的合理利用，同時期冷卻采用自然冷卻，不需要用冷卻塔，節約了能源，降低了生產成本。

　　本實用新型的優點是：

　　本實用新型結構設計合理，將清洗瓶后的污水簡單冷卻后通入到注塑機的冷卻水循環管道上，對注塑機進行冷卻，不但達到了資源的合理利用，同時采用冷卻緩沖板進行自然冷卻，節約了能源，降低了生產成本。
