申請日2014.11.07

　　公開(公告)日2016.06.01

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種小型污水處理系統，主要包括斜板斜管沉淀池和地埋式污水處理裝置;所述地埋式污水處理裝置主要包括殼體和殼體內依次設置的接觸氧化一室、接觸氧化二室、混合反應室和沉淀過濾室;所述殼體的下方設有支撐殼體的支撐座;所述殼體外部設有控制器和報警器;與現有技術相比，本發明的有益效果是解決了現有技術中的不足，采用斜板斜管沉淀池進行預處理和二級生物氧化方式，將污水中的雜物、泥沙、COD、BOD、氨氮、磷去除，使出水達到國家標準;本發明中的地埋式污水處理裝置可埋沒于地表以下，設備上面的地表可綠化。

　　權利要求書

　　1.一種小型污水處理系統，主要包括斜板斜管沉淀池和地埋式污水處理裝置，其特征在于所述斜板斜管沉淀池主要包括配水槽、整流墻、斜板斜管體、集水槽、阻流板、污泥斗和穿孔排污管;所述配水槽位于斜板斜管沉淀池的一側，所述配水槽兩側分別設有進水管和淹沒孔口;所述斜板斜管沉淀池靠近配水槽的一側設有整流墻;所述斜板斜管沉淀池的底端設有若干污泥斗，污泥斗上設有穿孔排污管;所述斜板斜管沉淀池中的污泥斗的上方設有斜板斜管體，斜板斜管體底部設有阻流板;所述斜板斜管沉淀池的上方設有集水槽，集水槽上設有淹沒孔口;所述集水槽與出水管相連，所述出水管與地埋式污水處理裝置上的進水管相連;

　　所述地埋式污水處理裝置主要包括殼體和殼體內依次設置的接觸氧化一室、接觸氧化二室、混合反應室和沉淀過濾室;所述殼體的頂部對應接觸氧化一室、接觸氧化二室、混合反應室和沉淀過濾室的位置處均開有圓形人孔，人孔上設有與其相匹配的蓋板;所述接觸氧化一室和接觸氧化二室結構相同，均設有進水管、整流墻、生物填料、曝氣裝置和出水管;所述進水管和出水管位于接觸氧化室的上部?jī)蓚?cè)，分別于上一個出水管和下一進水管相連接;所述接觸氧化室內設有生物填料，該生物填料為立體彈性填料;所述生物填料下方、接觸氧化池底部設有曝氣裝置，曝氣裝置內設有回轉式鼓風機;所述混合反應室上部設有進水管、出水管和混凝劑放置處，所述進水管和出水管位于混合反應室的上部?jī)蓚?cè);所述混合反應室下部設有排污泵，排污泵與水管相連;所述水管出水口位于沉淀過濾室的一側上部;所述沉淀過濾室內設有污泥斗和過濾裝置，污泥斗上方一側設有進水管和水管出水口，一側設有溢流口;所述污泥斗中部設有過濾裝置，過濾裝置通過管道與反沖洗口相連;所述污泥斗底部設有排污管，排污管伸出殼體外部;所述沉淀過濾室的一側設有消毒劑放入口和中水出口;所述殼體的下方設有支撐殼體的支撐座。

　　2.根據權利要求1所述的一種小型污水處理系統，其特征在于所述殼體外部設有控制器和報警器。

　　3.根據權利要求1所述的一種小型污水處理系統，其特征在于所述殼體為玻璃鋼或A3鋼板防腐制作。

　　說明書

　　一種小型污水處理系統

　　技術領域

　　本發明屬于污水處理領域，特別涉及一種小型污水處理系統。

　　背景技術

　　隨著社會經濟的發展，越來越多的中小型企業和微型企業涌現而出，隨之而來的就是其生產過程中產生的工業廢水;工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物;隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全;因此，對于保護環境來說，工業廢水的處理比城市污水的處理更為重要。

　　但現有污水處理系統設備投入大，成本高，占地空間大，對于小型企業和微型企業，特別是微型企業難以負擔，所以越來越多的企業偷偷排放污水或稍微處理就排放，造成河流、水庫污染嚴重和水體的富營養化，使人們的生活環境越來越差。

　　發明內容

　　本發明的目的在于提供一種小型污水處理系統，解決現有污水處理系統設備投入大，成本高，占地空間大的技術問題。

　　為了實現上述目的，本發明采用的技術方案是：

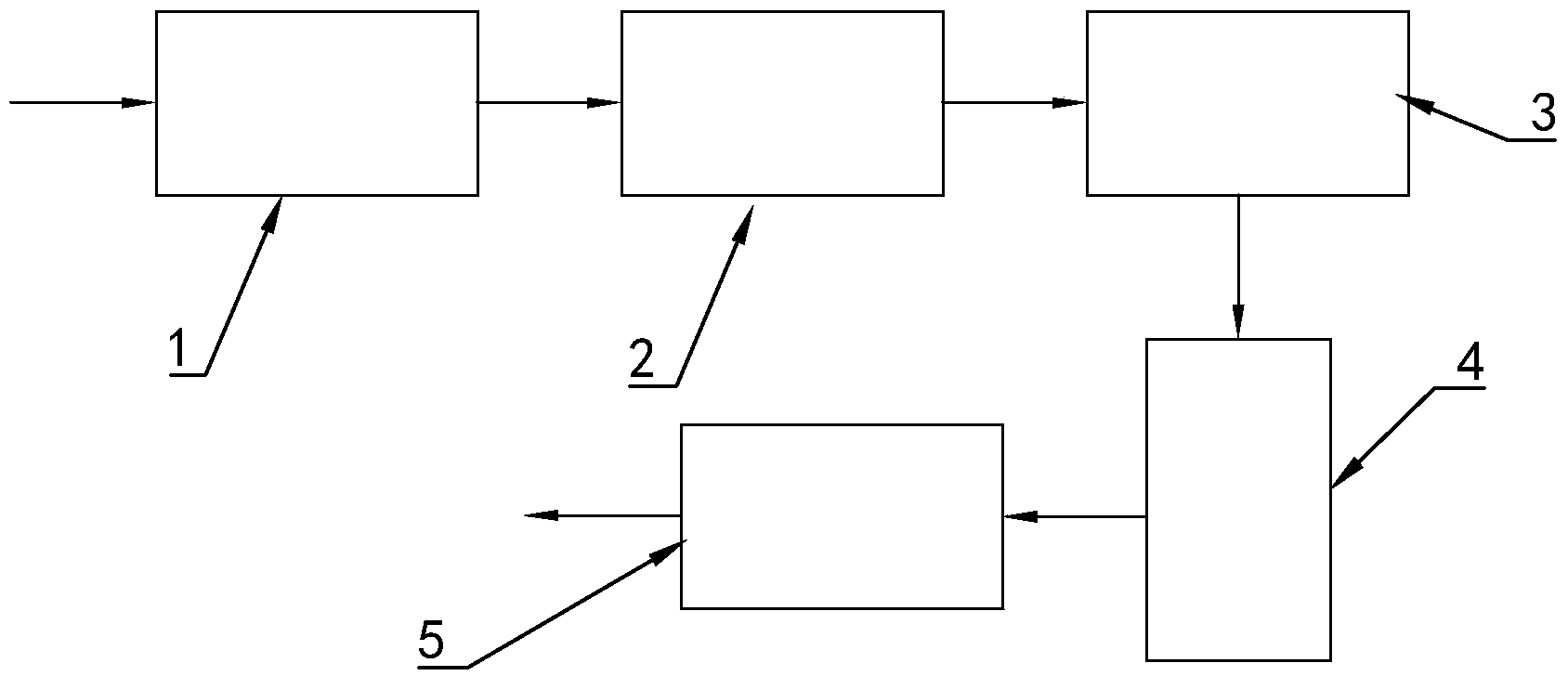

　　一種小型污水處理系統，主要包括斜板斜管沉淀池和地埋式污水處理裝置;所述斜板斜管沉淀池主要包括配水槽、整流墻、斜板斜管體、集水槽、阻流板、污泥斗和穿孔排污管;所述配水槽位于斜板斜管沉淀池的一側，所述配水槽兩側分別設有進水管和淹沒孔口;所述斜板斜管沉淀池靠近配水槽的一側設有整流墻;所述斜板斜管沉淀池的底端設有若干污泥斗，污泥斗上設有穿孔排污管;所述斜板斜管沉淀池中的污泥斗的上方設有斜板斜管體，斜板斜管體底部設有阻流板;所述斜板斜管沉淀池的上方設有集水槽，集水槽上設有淹沒孔口;所述集水槽與出水管相連，所述出水管與地埋式污水處理裝置上的進水管相連。

　　所述地埋式污水處理裝置主要包括殼體和殼體內依次設置的接觸氧化一室、接觸氧化二室、混合反應室和沉淀過濾室;所述殼體的頂部對應接觸氧化一室、接觸氧化二室、混合反應室和沉淀過濾室的位置處均開有圓形人孔，人孔上設有與其相匹配的蓋板;所述接觸氧化一室和接觸氧化二室結構相同，均設有進水管、整流墻、生物填料、曝氣裝置和出水管;所述進水管和出水管位于接觸氧化室的上部?jī)蓚?cè)，分別于上一個出水管和下一進水管相連接;所述接觸氧化室內設有生物填料，該生物填料為立體彈性填料;所述生物填料下方、接觸氧化池底部設有曝氣裝置，曝氣裝置內設有回轉式鼓風機，回轉式鼓風機是通過壓縮空氣來實現曝氣，池底曝氣對污水進行充氧，并使池體內污水處于流動狀態，以保證污水同浸沒在污水中的填料充分接觸，這樣有利于生物填料上的掛膜及微生物的生長;所述混合反應室上部設有進水管、出水管和混凝劑放置處，所述進水管和出水管位于混合反應室的上部?jī)蓚?cè);所述混合反應室下部設有排污泵，排污泵與水管相連;所述水管出水口位于沉淀過濾室的一側上部;所述沉淀過濾室內設有污泥斗和過濾裝置，污泥斗上方一側設有進水管和水管出水口，一側設有溢流口;所述污泥斗中部設有過濾裝置，過濾裝置通過管道與反沖洗口相連;所述污泥斗底部設有排污管，排污管伸出殼體外部;所述沉淀過濾室的一側設有消毒劑放入口和中水出口;所述殼體的下方設有支撐殼體的支撐座。

　　優選的，所述殼體外部設有控制器和報警器。

　　優選的，所述殼體為玻璃鋼或A3鋼板防腐制作。

　　本發明與現有技術相比較有益效果表現在：1)本發明中采用的斜板斜管沉淀池結構簡單，排污性強，水質處理效果好，可靠性高，運轉費用低;2)本發明中的地埋式污水處理裝置可埋沒于地表以下，設備上面的地表可綠化，不需要建房、采暖、保暖，殼體采用玻璃鋼或A3鋼板防腐制作，具有耐腐蝕、抗老化等優良特性，使用壽命長達幾十年以上;3)本發明中的地埋式污水處理裝置采用二級生物觸氧化法工藝，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池，并比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹;4)本發明中的地埋式污水處理裝置的生物填料采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度;5)本發明中的地埋式污水處理裝置中曝氣裝置采用回轉式風機，具有體積小、風量大、噪聲低、耗電量小的優點;6)本發明中的地埋式污水處理裝置中過濾裝置可反沖洗，能夠延長其使用壽命和增強其效率，保證水質;7)本發明中的地埋式污水處理裝置中設有控制器和報警器，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養;8)本發明中的斜板斜管沉淀池可根據生產需要進行定期排污，用糞車抽吸或脫水成泥餅外運;9)本發明中采用斜板斜管沉淀池和地埋式污水處理裝置相結合的方式，能將污水中的雜物、泥沙、COD、BOD、氨氮、磷去除，使出水水質達到國家規定的《城鎮污水處理廠污染物排放標準》GB18918-2002，不會污染環境，對保護人們的生活環境有利。
