申請日2013.09.22

　　公開(公告)日2014.03.19

　　IPC分類號G05B19/04

　　摘要

　　本實用新型公開了一種用于水處理的循環用水控制器，包括第一繼電器、第二繼電器、第三繼電器、第一二極管至第六二極管、第一電阻至第七電阻、第一開關、第二開關、第一指示燈、第二指示燈、電機、電容、變壓器、第一三極管和第二三極管，所述電機的電源接入端分別與第一電源輸入端、第三繼電器的第一觸點開關的第一端、第二電源輸入端、所述第三繼電器的第一端和所述變壓器的一次繞組的第一端連接，第三繼電器的觸點開關的第二端分別第三電源輸入端和所述第三繼電器的第二端連接。本實用新型一種用于水處理的循環用水控制器，該控制器的電路結構簡單，并且工作狀態穩定，具有推廣使用的價值。

　　權利要求書

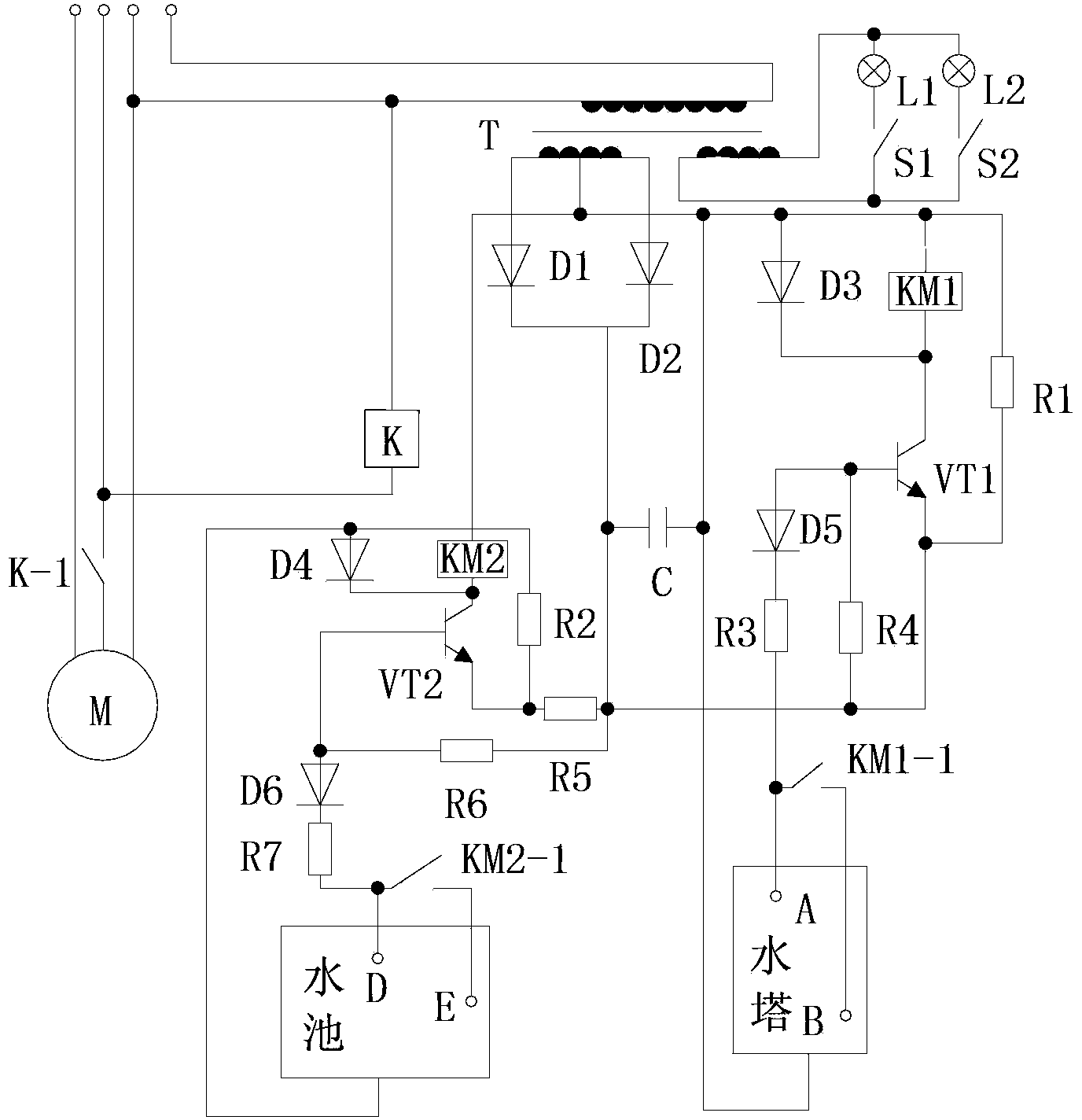

　　1.一種用于水處理的循環用水控制器，其特征在于：包括第一繼電器、第 二繼電器、第三繼電器、第一二極管至第六二極管、第一電阻至第七電阻、第 一開關、第二開關、第一指示燈、第二指示燈、電機、電容、變壓器、第一三 極管和第二三極管，所述電機的電源接入端分別與第一電源輸入端、第三繼電 器的第一觸點開關的第一端、第二電源輸入端、所述第三繼電器的第一端和所 述變壓器的一次繞組的第一端連接，第三繼電器的觸點開關的第二端分別第三 電源輸入端和所述第三繼電器的第二端連接，所述變壓器的一次繞組的第二端 接零線，所述變壓器的第一二次繞組的第一端與所述第一二極管的正極連接， 所述變壓器的第一二次繞組的第二端與所述第二二極管的正極連接，所述變壓 器的中端分別與所述第二繼電器的第一端、所述電容的第一端、水塔底部的水 位感應端、所述第三二極管的正極、所述第一繼電器的第一端和所述第一電阻 的第一端連接，所述變壓器的第二二次繞組的第一端分別與所述第一指示燈的 第一端和所述第二指示燈的第一端連接，所述第一指示燈的第二端與所述第一 開關的第一端連接，所述第二指示燈的第二端與所述第二開關的第一端連接， 所述第一開關的第二端分別與所述第二開關的第二端和所述變壓器的第二二次 繞組的第二端連接，所述第二繼電器的第二端分別與所述第四二極管的負極和 所述第二三極管的集電極連接，所述第二三極管的發射極分別與所述第二電阻 的第一端和所述第五電阻的第一端連接，所述第二電阻的第二端分別與所述第 三二極管的正極和水池底部的水位感應端連接，所述第二三極管的基極分別與 所述第六二極管的正極和所述第六電阻的第一端連接，所述第六二極管的負極 與所述第七電阻的第一端連接，所述第七電阻的第二端分別與第二繼電器的觸 點開關的第一端和D水位探測端連接，第二繼電器的觸點開關的第二端與E水 位探測端連接，所述第六電阻的第二端分別與所述第五電阻的第二端、所述第 四電阻的第一端、所述第一三極管的發射極、所述第一電阻的第二端、所述電 容的第二端、所述第一二極管的負極和所述第二二極管的負極連接，所述第一 三極管的集電極分別與所述第三二極管的負極和所述第一繼電器的第二端連 接，所述第一三極管的基極分別與所述第四電阻的第二端和所述第五二極管的 正極連接，所述第二二極管的負極與所述第三電阻的第一端連接，所述第三電 阻的第二端分別與A水位探測端和第一繼電器的觸點開關的第一端連接，第一 繼電器的觸點開關的第二端與B水位探測端連接。

　　說明書

　　一種用于水處理的循環用水控制器

　　技術領域

　　本實用新型涉及一種水處理控制器，尤其涉及一種用于水處理的循環用水 控制器。

　　背景技術

　　在水處理的工廠中通常會用到循環用水控制器，目前市面上所采用的循環 用水控制器大多存在著結構復雜和工作狀態不夠穩定的問題。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于水處理的循環 用水控制器。

　　為了達到上述目的，本實用新型采用了以下技術方案：

　　一種用于水處理的循環用水控制器，包括第一繼電器、第二繼電器、第三 繼電器、第一二極管至第六二極管、第一電阻至第七電阻、第一開關、第二開 關、第一指示燈、第二指示燈、電機、電容、變壓器、第一三極管和第二三極 管，所述電機的電源接入端分別與第一電源輸入端、第三繼電器的第一觸點開 關的第一端、第二電源輸入端、所述第三繼電器的第一端和所述變壓器的一次 繞組的第一端連接，第三繼電器的觸點開關的第二端分別第三電源輸入端和所 述第三繼電器的第二端連接，所述變壓器的一次繞組的第二端接零線，所述變 壓器的第一二次繞組的第一端與所述第一二極管的正極連接，所述變壓器的第 一二次繞組的第二端與所述第二二極管的正極連接，所述變壓器的中端分別與 所述第二繼電器的第一端、所述電容的第一端、水塔底部的水位感應端、所述 第三二極管的正極、所述第一繼電器的第一端和所述第一電阻的第一端連接， 所述變壓器的第二二次繞組的第一端分別與所述第一指示燈的第一端和所述第 二指示燈的第一端連接，所述第一指示燈的第二端與所述第一開關的第一端連 接，所述第二指示燈的第二端與所述第二開關的第一端連接，所述第一開關的 第二端分別與所述第二開關的第二端和所述變壓器的第二二次繞組的第二端連 接，所述第二繼電器的第二端分別與所述第四二極管的負極和所述第二三極管 的集電極連接，所述第二三極管的發射極分別與所述第二電阻的第一端和所述 第五電阻的第一端連接，所述第二電阻的第二端分別與所述第三二極管的正極 和水池底部的水位感應端連接，所述第二三極管的基極分別與所述第六二極管 的正極和所述第六電阻的第一端連接，所述第六二極管的負極與所述第七電阻 的第一端連接，所述第七電阻的第二端分別與第二繼電器的觸點開關的第一端 和D水位探測端連接，第二繼電器的觸點開關的第二端與E水位探測端連接， 所述第六電阻的第二端分別與所述第五電阻的第二端、所述第四電阻的第一端、 所述第一三極管的發射極、所述第一電阻的第二端、所述電容的第二端、所述 第一二極管的負極和所述第二二極管的負極連接，所述第一三極管的集電極分 別與所述第三二極管的負極和所述第一繼電器的第二端連接，所述第一三極管 的基極分別與所述第四電阻的第二端和所述第五二極管的正極連接，所述第二 二極管的負極與所述第三電阻的第一端連接，所述第三電阻的第二端分別與A 水位探測端和第一繼電器的觸點開關的第一端連接，第一繼電器的觸點開關的 第二端與B水位探測端連接。

　　本實用新型的有益效果在于：

　　本實用新型一種用于水處理的循環用水控制器，該控制器的電路結構簡單， 并且工作狀態穩定，具有推廣使用的價值。
