申請日2013.09.22

　　公開(公告)日2014.01.22

　　IPC分類號C02F1/30; F24J2/24; F24J2/10

　　摘要

　　本發明涉及一種污水處理裝置，尤其是一種基于槽式雙反射鏡聚光的太陽能污水處理裝置。其包括：支座、反射鏡支架、主反射鏡、污水反應器、副反射鏡、太陽光方位接收器、曝氣裝置、傳動軸和步進電機，反射鏡支架安裝于支座上;兩主反射鏡通過安裝板連接于一體;污水反應器通過反應器支座安裝于支座上，污水反應器一端連接污水進水管，另一端連接出水管;副反射鏡通過支桿與安裝板連接，副反射鏡的反射面截面為橢圓面;曝氣裝置與污水進水管相連接;主反射鏡與反射鏡支架轉動連接。它結構簡單，污水反應器位于主反射鏡下方且固定安裝，固定、連接方便且步進電機不需要額外消耗能量，能對太陽光進行充分利用，反應效率高。

　　權利要求書

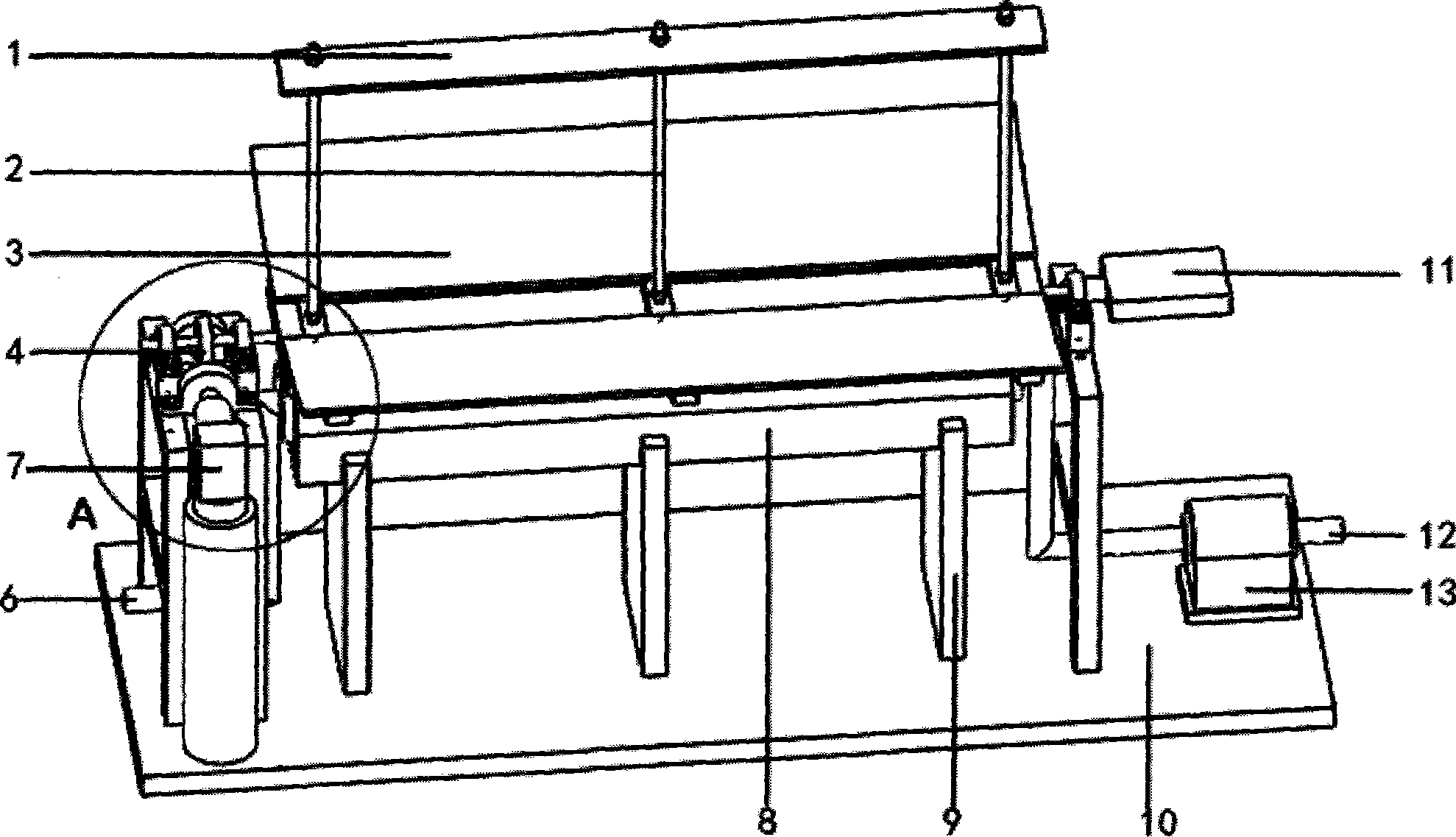

　　1.一種基于槽式雙反射鏡聚光的太陽能污水處理裝置，其特征在于， 包括：

　　支座(10);

　　兩個反射鏡支架(41)，其固定安裝于支座(10)上;

　　兩個并排設置的主反射鏡(3)，兩主反射鏡(3)之間相互分離并通過 安裝板(14)連接于一體，所述主反射鏡(3)的反射面截面為拋物面且其 反射面向上;

　　污水反應器(8)，其通過反應器支座(9)安裝于支座(10)上且污水 反應器(8)位于主反射鏡(3)的下方，所述污水反應器(8)一端連接污 水進水管(12)，另一端連接出水管(6);

　　副反射鏡(1)，其通過支桿(2)與安裝板(14)連接，所述副反射鏡 (1)的反射面截面為橢圓面，且橢圓面的上焦點與主反射鏡(3)的焦點重 合，橢圓面的下焦點位于污水反應器(8)的光源入口處;

　　隨主反射鏡(3)同步轉動的太陽光方位接收器(11);

　　曝氣裝置(13)，其與污水進水管(12)相連接;

　　傳動軸(15)，其一端與安裝板(14)固接，所述主反射鏡(3)通過傳 動軸(15)和橫向軸承軸承座集合(32)與反射鏡支架(41)轉動連接;

　　和可驅動主反射鏡(3)轉動的步進電機(7)，其與太陽光方位接收器 (11)電連接。

　　2.根據權利要求1所述的一種基于槽式雙反射鏡聚光的太陽能污水處 理裝置，其特征在于：所述污水反應器(8)主要由人工黑體腔、污水處理 管和玻璃管支座(20)組成，所述污水處理管安裝于玻璃管支座(20)上并 位于人工黑體腔中，所述人工黑體腔外層為保護層(21)，中間層為保溫層 (22)，內層為太陽能電池板(23);所述污水處理管外部為石英玻璃管(18)， 內部為光催化膜(19)，兩端分別為正極板(27)和負極板(24);所述太陽 能電池板(23)與正極板(27)和負極板(24)電連接，所述正極板(27) 上開設有進水口(28)，且正極板(27)上固接有正極支座(29)，所述正極 支座(29)上連接有析氯陽極(30)，所述負極板(24)上開設有出水口(25)， 且負極板(24)上固定鐵陰極(26)，所述污水進水管(12)連接進水口(28)， 所述出水管(6)連接出水口(25)。

　　3.根據權利要求1或2所述的一種基于槽式雙反射鏡聚光的太陽能污 水處理裝置，其特征在于：所述步進電機(7)安裝于支座(10)上且其轉 動軸通過聯軸器(5)與蝸桿(33)相連接，所述蝸桿(33)通過縱向軸承 軸承座集合(31)與反射鏡支架(41)轉動連接，所述傳動軸(15)上同軸 連接有蝸輪(4)，所述蝸輪(4)與蝸桿(33)相嚙合。

　　4.根據權利要求1所述的一種基于槽式雙反射鏡聚光的太陽能污水處 理裝置，其特征在于：所述太陽光方位接收器(11)固接于安裝板(14)上。

　　說明書

　　一種基于槽式雙反射鏡聚光的太陽能污水處理裝置

　　技術領域

　　本發明涉及一種污水處理裝置，尤其是一種基于槽式雙反射鏡聚光的 太陽能污水處理裝置。

　　背景技術

　　傳統槽式拋物面聚光器反射面采用反射率較高的鋁板，污水管道采用 高質量的石英玻璃。其工作原理是，太陽光經拋物面聚光器聚光后會在當 污水管道上形成一條焦帶，增加了照射入管道內光線的光密度，從而更有 利于激發催化劑發生光化學反應，提高降解污染物質的效率。

　　現有技術缺點：

　　1傳統槽式拋物面型太陽能污水反應器的污水管道放置于聚光器的上 部，管道固定和連接不便。

　　2、跟蹤陽光轉動時污水反應器的污水管道隨之轉動，步進電機需要額 外消耗大量能量。

　　3、傳統的裝置不能對太陽光進行充分利用，部分太陽光散失到外部空 間，造成能量的損失，反應效率低。

　　發明內容

　　本發明旨在解決上述問題，提供了一種基于槽式雙反射鏡聚光的太陽 能污水處理裝置，它克服了傳統太陽能污水處理裝置管道固定和連接不便、 跟蹤陽光轉動時污水反應器的污水管道隨之轉動步進電機需要額外消耗大 量能量及不能對太陽光進行充分利用，部分太陽光散失到外部空間，造成 能量的損失，反應效率低等弊端，其采用的技術方案如下：

　　一種基于槽式雙反射鏡聚光的太陽能污水處理裝置，包括：

　　支座;

　　兩個反射鏡支架，其固定安裝于支座上;

　　兩個并排設置的主反射鏡，兩主反射鏡之間相互分離并通過安裝板連 接于一體，所述主反射鏡的反射面截面為拋物面且其反射面向上;

　　污水反應器，其通過反應器支座安裝于支座上且污水反應器位于主反 射鏡的下方，所述污水反應器一端連接污水進水管，另一端連接出水管;

　　副反射鏡，其通過支桿與安裝板連接，所述副反射鏡的反射面截面為 橢圓面，且橢圓面的上焦點與主反射鏡的焦點重合，橢圓面的下焦點位于 污水反應器的光源入口處;

　　隨主反射鏡同步轉動的太陽光方位接收器;

　　曝氣裝置，其與污水進水管相連接;

　　傳動軸，其一端與安裝板固接，所述主反射鏡通過傳動軸和橫向軸承 軸承座集合與反射鏡支架轉動連接;

　　和可驅動主反射鏡轉動的步進電機，其與太陽光方位接收器電連接。

　　在上述技術方案基礎上，所述污水反應器主要由人工黑體腔、污水處 理管和玻璃管支座組成，所述污水處理管安裝于玻璃管支座上并位于人工 黑體腔中，所述人工黑體腔外層為保護層，中間層為保溫層，內層為太陽 能電池板;所述污水處理管外部為石英玻璃管，內部為光催化膜，兩端分 別為正極板和負極板;所述太陽能電池板與正極板和負極板電連接，所述 正極板上開設有進水口，且正極板上固接有正極支座，所述正極支座上連 接有析氯陽極，所述負極板上開設有出水口，且負極板上固定鐵陰極，所 述污水進水管連接進水口，所述出水管連接出水口。

　　在上述技術方案基礎上，所述步進電機安裝于支座上且其轉動軸通過 聯軸器與蝸桿相連接，所述蝸桿通過縱向軸承軸承座集合與反射鏡支架轉 動連接，所述傳動軸上同軸連接有蝸輪，所述蝸輪與蝸桿相嚙合。

　　在上述技術方案基礎上，所述太陽光方位接收器固接于安裝板上。

　　本發明具有如下優點：結構簡單，污水反應器位于主反射鏡下方且固 定安裝，固定和連接方便且步進電機不需要額外消耗能量，能對太陽光進 行充分利用，反應效率高。
