申請日2014.11.07

　　公開(公告)日2016.01.06

　　IPC分類號C02F1/78; C02F1/50

　　摘要

　　本發明涉及加壓溶解反應和循環式臭氧高度凈水處理方法及凈水處理裝置，更詳細地，具有如下特征：將使普通的污廢水或難分解性廢水與臭氧反應而進行凈水處理的用水的一部分根據污廢水的污染度再利用為循環用水，將供給的污廢水和再利用的循環用水混合，對供給的污廢水的污染度進行第一次稀釋處理之后，根據在管內流動的整體流量來調節臭氧的供給量，以對污廢水進行凈水處理。

　　權利要求書

　　1.一種加壓溶解反應和循環式臭氧高度凈水處理方法，其特征在于，在高度凈水處 理方法中，使污廢水與臭氧反應來進行凈水處理而得的經凈水處理的用水的一部分排出， 并以與污廢水的污染度的高低成正比的方式向一部分上述用水供給循環用水，對污廢水 的污染度進行第一次稀釋處理后，以與流經輸送混合的污廢水和循環用水的混合水的文 丘里管的混合水的整體流量成正比的方式調節臭氧的供給量，由此對污廢水進行凈水處 理。

　　2.一種加壓溶解反應和循環式臭氧高度凈水處理裝置，采用高度凈水處理方法，其 特征在于，上述裝置包括：

　　罐，用于儲存并供給污廢水;

　　輸送泵(200)，與上述罐連接，用于輸送污廢水;

　　文丘里管(300)，能夠借助于與上述輸送泵(200)的壓力差來吸入氣體和液體;

　　臭氧供給單元，與上述文丘里管(300)連接，用于產生臭氧，并供給所產生的臭氧;

　　混合泵，用于使由上述文丘里管(300)借助于壓力差而吸入的臭氧與廢水相混合;

　　反應單元，用于使在上述混合泵中混合了臭氧的污廢水反應;

　　排出管，用于排出在上述反應單元中與臭氧反應而進行凈水處理的用水;

　　分離器，用于去除與包含于在上述反應單元中與臭氧反應而進行凈水處理的用水的 臭氧反應而生成的氣體;以及

　　回水管，用于向?qū)⒐夼c輸送泵(200)連接的管路供給由上述分離器去除了氣體的循 環用水。

　　3.根據權利要求2所述的加壓溶解反應和循環式臭氧高度凈水處理裝置，其特征在 于，排出管和回水管連接安裝于上述分離器。

　　4.根據權利要求2所述的加壓溶解反應和循環式臭氧高度凈水處理裝置，其特征在 于，包括：

　　回水管，用于向?qū)⒐夼c輸送泵(200)連接的管路供給在上述反應單元中與臭氧反應 而進行了凈水處理的循環用水;以及

　　排出管，用于排出由分離器去除了氣體的用水，上述分離器去除與包含于在上述反 應單元中與臭氧反應而進行了凈水處理的用水的殘留臭氧反應而生成的氣體。

　　說明書

　　加壓溶解反應和循環式臭氧高度凈水處理方法及裝置

　　技術領域

　　本發明涉及加壓溶解反應及循環式臭氧高度凈水處理方法及凈水處理裝置，更詳細 地涉及如下的加壓溶解反應和循環式臭氧高度凈水處理方法及凈水處理裝置，在使一般 的污廢水或難分解性廢水(以下，稱為污廢水)與臭氧反應來進行凈水處理的用水中， 根據污廢水的污染度來將一部分上述用水再利用為循環用水，使供給的污廢水與再利用 的循環用水混合，將供給的污廢水的污染度進行第一次稀釋處理后，根據在管內流動的 整體流量來調節臭氧的供給量，由此對污廢水進行凈水處理。

　　背景技術

　　工業廢水、生活污水、私人下水道、凈水場、地下水、工業用水等以包含有可能對 環境產生不良影響的各種難分解性有機物質等的方式被排出，因而引發了嚴重的社會問 題。

　　這些難分解性有機物質包含于水中而產生的污染源為在各種工業工序中所排出的 廢水、都市下水、個人生活污水、工業用水、凈水設備等。

　　針對包含這些難分解性有機物質的廢水、凈水、下水的處理無法用通常的處理方法 進行處理，以往開發了利用凝集沉淀、過濾裝置或膜分離技術從包含上述難分解性有機 物質的處理對象水中分離固體物質形態的難分解性物質，并利用過氧化氫、普通臭氧來 使水溶性難分解性有機物質氧化、分解的技術。

　　如上所述，作為用于處理包含難分解性有機物質的廢水、凈水、下水的預處理，應 用凝集沉淀、生物學處理、過濾及吸附處理等，作為后處理，應用紫外線照射處理、催 化劑處理、活性炭吸附、利用過氧化水的氧化處理等。但是，利用現有方法來處理難分 解性有機物質的維護管理費高，并大量產生作為副產物的污泥，且處理效率并不那么高。

　　當對大量包含上述的難分解性有機物質的難分解性廢水進行凈水處理時，大量利用 臭氧。在利用上述臭氧的凈水處理工序中，投入到臭氧接觸槽的臭氧是半衰期為約25 分鐘的非常不穩定的氣體，應在現場以合適的濃度制造而供給，且臭氧產生的量為對臭 氧的氧化效果和消毒等產生影響的重要因素，因而需要必須以恒定水平維持。

　　作為利用臭氧氣體的現有的廢水處理裝置，有利用本申請人在先登記的韓國特許登 記第642986號的臭氧溶解氧化裝置的高度水處理裝置，另外，如圖1所示，利用一般的 臭氧的凈水處理裝置的結構，借助于與儲存廢水的罐100連接的輸送泵200來強制性地 輸送廢水。

　　通過上述輸送泵200的廢水經由文丘里管300，使得上述廢水以快的流速流動，此 時，在文丘里管300的內部產生真空，且臭氧從與文丘里管300連接的臭氧供給單元400 吸入而被供給。

　　在上述文丘里管300的內部，被輸送的污廢水和借助于上述污廢水的輸送速度而吸 入的臭氧共存，利用連接安裝于文丘里管300的后端的混合泵500借助于壓力來使污廢 水與臭氧混合，并傳送給接觸反應槽600，從而發生臭氧反應，以進行殺菌及凈水處理。

　　另一方面，若臭氧發生反應，則從接觸反應槽600通過過濾器700被排出。在這種 上述現有的利用臭氧的凈水處理裝置中，若與從罐100供給的污廢水的污染度無關地以 恒定的流量供給，則利用通過文丘里管300的污廢水供給的臭氧量始終以恒定的量供給， 因而存在難以對污染度高的污廢水進行凈水處理的問題。

　　另一方面，雖然為了解決這種現有問題而人為地增大供給的臭氧量，但為了向壓力 比較高的文丘里管300的內部供給臭氧，就需要增大不必要的設備，因而存在凈水處理 裝置增大的問題，在運轉時，也存在需要由作業人員根據廢水的污染度來逐一調節臭氧 量的不便。

　　(現有技術文件)

　　(專利文獻)

　　專利文獻：1)韓國特許登記第642986號

　　發明內容

　　鑒于這些上述現有問題而提出本發明，本發明提供如下的加壓溶解反應和循環式臭 氧高度凈水處理方法及凈水處理裝置，在使普通的污廢水或難分解性廢水與臭氧反應來 進行凈水處理的過濾水中，將一部分上述過濾水再利用為循環用水，對污廢水的污染度 進行第一次稀釋處理之后，將供給的污廢水和再利用的循環用水合并，從而根據在管內 流動的整體流量來調節臭氧的供給量，以對污廢水進行凈水處理。

　　如上所述的本發明的目的借助于加壓溶解反應和循環式臭氧高度凈水處理方法來 達成，其特征在于，在上述加壓溶解反應和循環式臭氧高度凈水處理方法中，使污廢水 與臭氧反應來進行凈水處理，將經凈水處理的用水的一部分排出，并以與污廢水的污染 度的高低成正比的方式向一部分上述用水供給循環用水，對污廢水的污染度進行第一次 稀釋處理之后，以與流經輸送混合的污廢水和循環用水的混合水的文丘里管的混合水的 整體流量成正比的方式調節臭氧的供給量，由此對污廢水進行凈水處理。

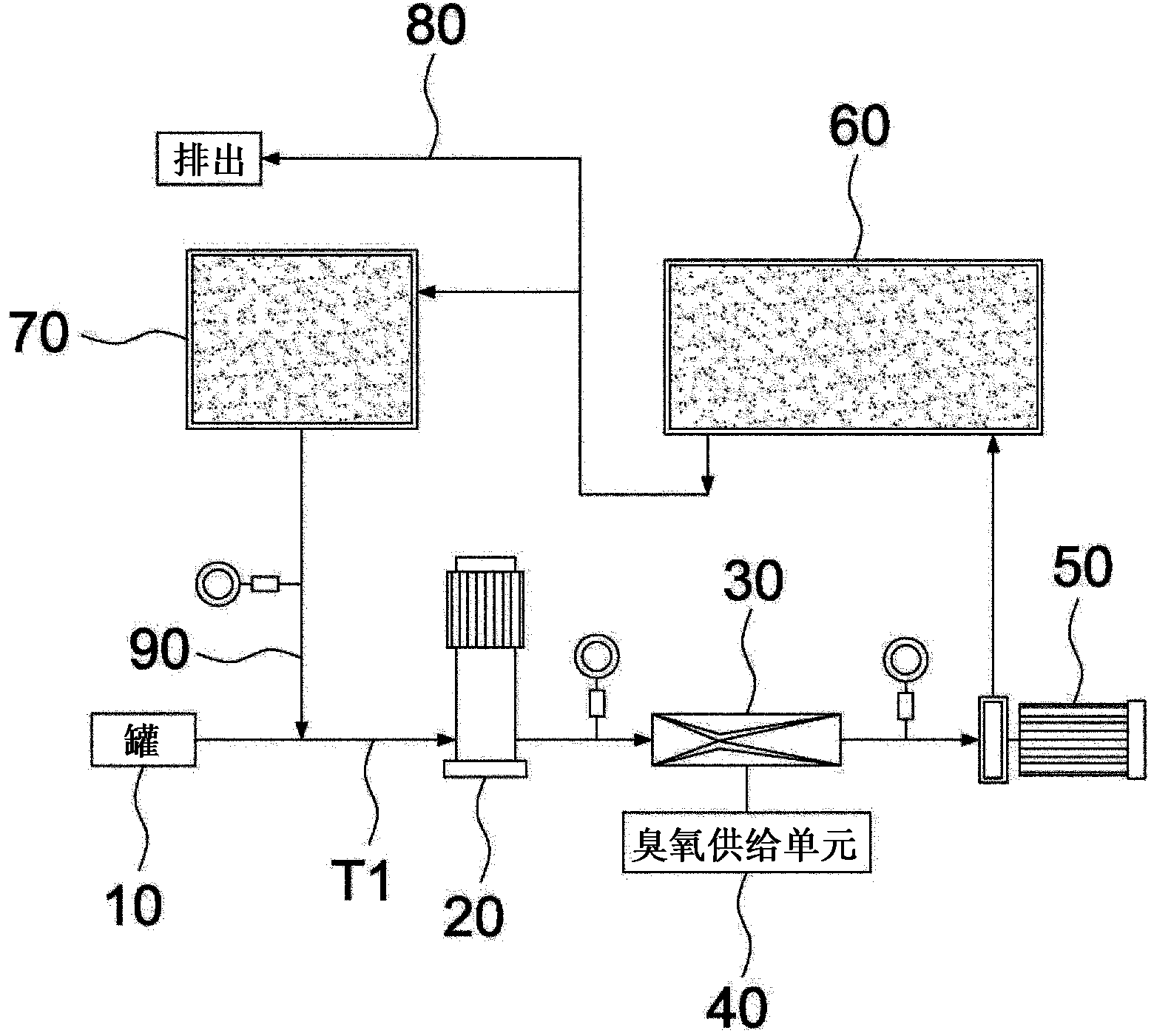

　　另一方面，上述處理方法借助于加壓溶解反應和循環式臭氧高度凈水處理裝置來實 現，上述加壓溶解反應和循環式臭氧高度凈水處理裝置的特征在于，包括：罐，用于儲 存并供給污廢水;輸送泵，與上述罐連接，用于輸送污廢水;文丘里管，能夠借助于與 上述輸送泵的壓力差來吸入氣體和液體;臭氧供給單元，與上述文丘里管連接，用于產 生臭氧，并供給所產生的臭氧;混合泵，用于使由上述文丘里管借助于壓力差而吸入的 臭氧與廢水相混合;反應單元，用于使在上述混合泵中混合了臭氧的污廢水反應;排出 管，用于排出在上述反應單元中與臭氧反應而進行凈水處理的用水;分離器，用于去除 與包含于在上述反應單元中與臭氧反應而進行凈水處理的用水的臭氧反應而生成的氣 體;以及回水管，用于向?qū)⒐夼c輸送泵連接的管路供給由上述分離器去除了氣體的循環 用水。

　　本發明借助于加壓溶解反應和循環式臭氧高度凈水處理裝置來實現，上述裝置的特 征在于，排出管和回水管連接安裝于上述分離器。

　　本發明借助于加壓溶解反應和循環式臭氧高度凈水處理裝置來達成，上述裝置的特 征在于，包括：回水管，用于向?qū)⒐夼c輸送泵連接的管路供給在上述反應單元中與臭氧 反應而進行了凈水處理的循環用水;以及排出管，用于排出由分離器去除了氣體的用水， 上述分離器去除與包含于在上述反應單元中與臭氧反應而進行了凈水處理的用水的殘留 臭氧反應而生成的氣體。

　　上述本發明為具有便利性的有用的發明，將使污廢水或難分解性廢水與臭氧反應而 進行凈水處理的過濾水(用水)的一部分再利用為循環用水，對為了進行凈水處理而供 給的污廢水的污染度進行第一次稀釋處理之后，將供給的污廢水和再利用的循環用水合 并，從而根據在管內流動的整體流量來調節臭氧的供給量，以對污廢水進行凈水處理。
