申請日2014.11.07

　　公開(公告)日2015.07.08

　　IPC分類號C02F9/14

　　摘要

　　一種研磨液廢水處理裝置，其特征是：包括微納米氣泡發生裝置;所述微納米氣泡發生裝置通過管道分別連接有共聚氣浮池和生物濾池;所述共聚氣浮池內設有排氣內腔，排氣內腔的底部設有管道開口，管道開口的上方設有微氣泡釋放器;所述共聚氣浮池內設有排水管，排水管穿過排氣內腔，排水管一端穿過共聚氣浮池的一側，與斜板沉淀池的一側相連接;所述斜板沉淀池內設有斜板，斜板沉淀池底部設有排泥槽;所述斜板沉淀池的另一側設有出水管，出水管連接有布水器;所述布水器安裝在生物濾池的上方。本實用新型具有容積負荷、水力負荷大，水力停留時間短，所需基建投資少，出水水質好，運行能耗低，運行費用少、維修方便、自動化程度高的特點。

　　權利要求書

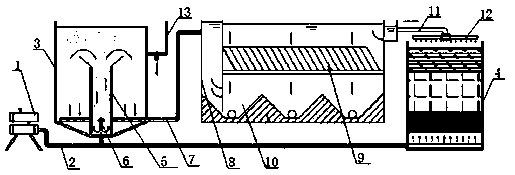

　　1.一種研磨液廢水處理裝置，其特征是：包括微納米氣泡發生裝置(1);所述微納米氣泡發生裝置(1)通過管道(2)分別連接有共聚氣浮池(3)和生物濾池(4);所述共聚氣浮池(3)內設有排氣內腔(5)，排氣內腔(5)的底部設有管道開口，管道開口的上方設有微氣泡釋放器(6);所述共聚氣浮池(3)的底部設有排水管(7)，排水管(7)穿過排氣內腔(5)，排水管(7)一端穿過共聚氣浮池(3)的一側，與斜板沉淀池(8)的一側相連接;所述斜板沉淀池(8)內設有斜板(9)，斜板沉淀池(8)底部設有排泥槽(10);所述斜板沉淀池(8)的另一側設有出水管(11)，出水管(11)連接有布水器(12);所述布水器(12)安裝在生物濾池(4)的上方;所述生物濾池(4)的內部設有濾料層。

　　2.根據權利要求1所述的一種研磨液廢水處理裝置，其特征是：所述共聚氣浮池(3)的一側上方設有集渣槽(13)。

　　3.根據權利要求1所述的一種研磨液廢水處理裝置，其特征是：所述排氣內腔(5)的高度不超過共聚氣浮池(3)高度的三分之二。

　　4.根據權利要求1所述的一種研磨液廢水處理裝置，其特征是：所述斜板(9)為傾斜放置，傾斜角度為45o~60o。

　　說明書

　　研磨液廢水處理裝置

　　技術領域

　　本實用新型涉及廢水處理行業，具體涉及一種研磨液廢水處理裝置。

　　背景技術

　　研磨液廢水的CODCr、BOD5、SS、的質量濃度分別為130000、 974、1 150mg/L時, 采用隔油-氣浮-UASB-缺氧-接觸氧化的組合工藝處理研磨液廢水，處理后出水CODCr、BOD5、SS的質量濃度分別為1500、256、228 mg/L,但目前使用的工藝組合繁瑣、運行費用高、維修難度大，很難達到排放標準。

　　發明內容

　　本實用新型針對以上問題，提供了一種運行費用低、維修方便、投資小，自動化程度高的研磨液廢水處理裝置。

　　本實用新型是通過以下技術方案實現的：一種研磨液廢水處理裝置，其特征是：包括微納米氣泡發生裝置;所述微納米氣泡發生裝置通過管道分別連接有共聚氣浮池和生物濾池;所述共聚氣浮池內設有排氣內腔，排氣內腔的底部設有管道開口，管道開口的上方設有微氣泡釋放器;所述共聚氣浮池的底部設有排水管，排水管穿過排氣內腔，排水管一端穿過共聚氣浮池的一側，與斜板沉淀池的一側相連接;所述斜板沉淀池內設有斜板，斜板沉淀池底部設有排泥槽;所述斜板沉淀池的另一側設有出水管，出水管連接有布水器;所述布水器安裝在生物濾池的上方;所述生物濾池的內部設有濾料層。

　　進一步的，斜板為傾斜放置。

　　進一步的，共聚氣浮池的一側上方設有集渣槽。

　　作為優化，排氣內腔的高度不超過共聚氣浮池高度的三分之二。

　　進一步的，斜板為傾斜放置，傾斜角度為45o~60o。

　　該實用新型的有益之處是，本實用新型采用新型納米氣浮和曝氣生物濾池組合處理工藝，采用曝氣生物濾池工藝具有去除SS、COD、BOD、硝化、脫氮、除磷、去除AOX(有害物質)的作用。

　　曝氣生物濾池集生物氧化和截留懸浮固體一體，節省了后續沉淀池(二沉池)，具有容積負荷、水力負荷大，水力停留時間短，所需基建投資少，出水水質好，運行能耗低，運行費用少、維修方便、自動化程度高的特點。本實用新型不僅能產生大小均勻的微納米氣泡，并且這些氣泡的尺寸都保持在100nm左右。在氣浮系統中，不僅能提高氣泡的利用率，而且也擴大了液相中的氣液兩相的動態接觸面積，減小傳質阻力，提高溶氣利用率，從而大幅度提高氣浮效率。
