申請日2014.11.06
公開(公告)日2015.02.04
IPC分類號C02F1/72; C02F1/461
摘要
本發明屬于電化學污水處理技術領域，特別涉及一種管道式電催化與臭氧協同氧化處理污水的裝置及方法。本發明裝置在密閉管道式反應器中由外到內依次分別設置管狀的陽極電極、陰極電極和曝氣管;陽極電極、陰極電極和曝氣管分別沿密閉管道式反應器的管道軸向設置，使密閉管道式反應器內的曝氣分布均勻;本發明陽極電極通過將污水中的Cl-轉化成HClO、ClO-等其他強氧化粒子對污水有機物直接或間接氧化處理;而曝氣中的O2在陰極電極與水反應產生H2O2，H2O2與曝氣中的O3反應生成羥基自由基·OH，與陽極電極協同降解有機物;本發明可應用于管道污水輸送過程，占地面積小，效率高，無二次污染，可提高難降解污水的生化性且具有較高的脫氮功能。
權利要求書

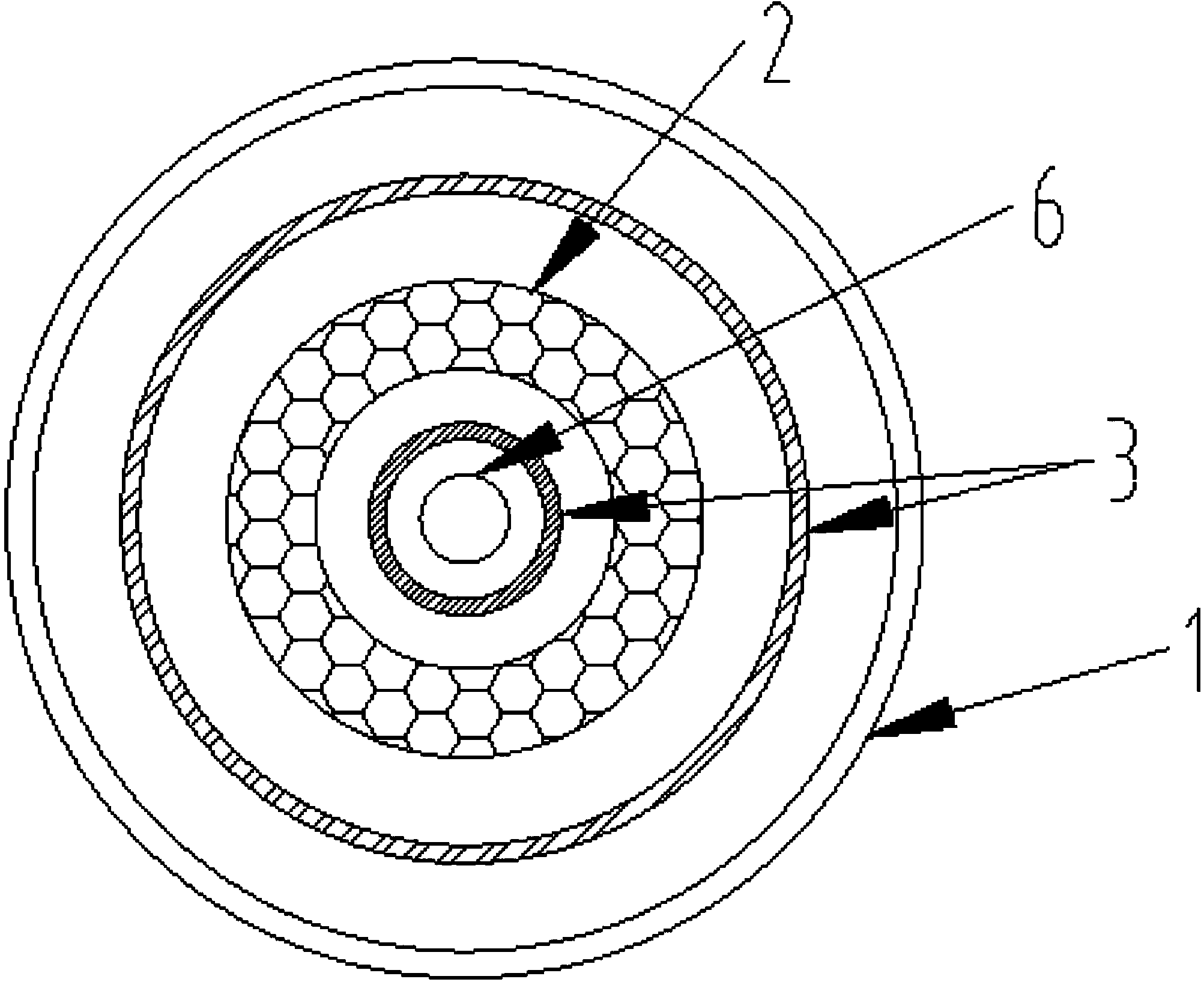

1.一種管道式電催化與臭氧協同氧化處理污水的裝置，其特征在于：在密 閉管道式反應器(1)中由外到內依次分別設置管狀陽極電極(3)、管狀陰極電 極(2)和曝氣管(6);陽極電極(3)、陰極電極(2)和曝氣管(6)分別沿密 閉管道式反應器(1)的管道軸向設置;陽極電極(3)、陰極電極(2)和曝氣 管(6)的兩端分別與密閉管道式反應器(1)對應的端部固定相連;相鄰部件 與密閉管道式反應器(1)的兩端之間分別構成管狀腔體;陽極電極(3)和陰 極電極(2)通過彼此絕緣的內套式接法使管式反應器(1)形成密閉系統;陽 極電極(3)和陰極電極(2)分別與直流電源(5)相連;密閉管道式反應器(1) 的底部管壁上設置進水口，密閉管道式反應器(1)的頂部管壁上設置出水口和 臭氧尾氣排氣口。
2.根據權利要求1所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于：所述密閉管道式反應器(1)一端通過彼此絕緣的內套式接法， 另一端通過密封法蘭(4)形成密閉系統。
3.根據權利要求1所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于：所述陽極電極(3)和陰極電極(2)分別通過內外螺旋方式 與密閉管道式反應器(1)兩端的絕緣盤連接進行固定。
4.根據權利要求1所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于：所述陽極電極(3)和陰極電極(2)分別為網狀結構。
5.根據權利要求1所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于：所述陽極電極(3)和陰極電極(2)的間距為10mm～20mm。
6.根據權利要求1所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于：所述陽極電極(3)的材質為鈦，其表面涂覆有惰性復合材料， 所述惰性復合材料中Sn、Ru和Sb的摩爾比為Sn：Ru：Sb=80～90：5～10：5～10。
7.根據權利要求6所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于，在所述陽極電極3上涂覆惰性復合材料的方法為：通過對鈦 基板打磨、超聲、堿洗去除表面的氧化物、污垢及油脂，再通過酸洗去除氧化 層;按照權利要求6所述的Sn、Ru和Sb的摩爾比配置的涂覆液進行涂覆，先 在100℃～110℃下烘干，后在450℃～550℃進行熱分解;上述涂覆、烘干、 熱分解過程依次重復進行20次以上。
8.根據權利要求1所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于：所述陰極電極(2)的材質為碳。
9.根據權利要求1所述的一種管道式電催化與臭氧協同氧化處理污水的裝 置，其特征在于：所述曝氣管(6)上設置多個線狀曝氣口。
10.一種使用權利要求1～9任意一項權利要求所述的管道式電催化與臭氧 協同氧化處理污水的裝置處理污水的方法，其特征在于：所述管道式電催化與 臭氧協同氧化處理污水的裝置在污水輸送過程中通過直流電源(5)通電進行污 水處理;所述曝氣管(6)所產生的曝氣為臭氧發生器產生的O2和O3的混合氣 體;曝氣擴散至陰極電極(2)表面，其中O2被陰極電極(2)還原溶解得到 H2O2，所得H2O2與O3反應生成·OH，氧化降解污水有機物;所述陽極電極(3) 表面直接氧化降解污水有機物，或產生氧化性離子對污水有機物進行氧化降解， 其中污水中含有的氯離子被氧化為HClO、ClO-對污水有機物進行氧化降解。
11.根據權利要求10所述的方法，其特征在于：所述陽極電極(3)表面 產生的氧化性離子為O3、·OH、HClO、ClO-和·O。
說明書
一種管道式電催化與臭氧協同氧化處理污水的裝置及方法
技術領域
本發明屬于電化學污水處理技術領域，特別涉及一種管道式電催化與臭氧 協同氧化處理污水的裝置及方法。
背景技術
在我國工業園區發展迅速，工業園區多采用集中式生化工藝模式來處理園 區廢水。含有難生化降解有機物的污水處理后的出水水質難以達標，復雜的水 質，導致我國流域的水污染日益嚴重，因此，工業園區廢水深度處理成為亟待 解決的環境難題。
近年來，臭氧以及基于臭氧的高級氧化技術應用于生化尾水深度處理方面 的研究被廣泛關注，其主要應用O3本身的氧化性(2.07Vs)氧化有機物或基于 臭氧的高級氧化(如O3-H2O2)反應產生氧化性更強的氧化性粒子如·OH氧化降 解有機物。但O3的氧化能力有限以及對有機物的氧化具有一定的選擇性，與 H2O2反應產生羥基自由基受到如濃度、pH等環境條件限制，因此，O3氧化處 理污水也受到一定的發展限制。
有學者將電化學與臭氧耦合處理污水，其主要利用O2或O3在電陰極以及附 近產生氧化性強的羥基自由基來處理污水，如童少平等人利用電化學與臭氧耦 合降解污水中硝基苯，耦合體系降解硝基苯去除率達96%;另外，日本株式會 社申請了電化學與臭氧耦合處理污水工藝，但這些研究主要僅利用電陰極激發 O2-O3發生反應產生單一的氧化性粒子羥基自由基，電陽極所能產生的多種氧化 性粒子的優勢并沒有被開發利用，另外，這些研究所采用電極都是小型平板式， 與需要密閉曝氣的反應裝置很不適宜，工程產業化應用推廣受到限制。
發明內容
為了克服上述技術的缺點，本發明提供了一種管道式電催化與臭氧協同氧 化處理污水的裝置及方法，能夠利用電陰極激發O2-O3產生強氧化性粒子羥基自 由基，同時在電陽極上產生多種氧化性粒子，充分利用電陰陽雙極，提高對工 業園區復雜的污水水質的處理效果;另外，電陰陽電極改制成污水管道形狀的 圓柱形，便于在污水輸送過程中即可處理污水，節省處理空間，便于工程化的 推廣。
一種管道式電催化與臭氧協同氧化處理污水的裝置，在密閉管道式反應器 中由外到內依次分別設置管狀陽極電極、管狀陰極電極和曝氣管;陽極電極、 陰極電極和曝氣管分別沿密閉管道式反應器的管道軸向設置;陽極電極、陰極 電極和曝氣管的兩端分別與密閉管道式反應器對應的端部固定相連;相鄰部件 與密閉管道式反應器的兩端之間分別構成管狀腔體;陽極電極和陰極電極通過 彼此絕緣的內套式接法使管式反應器形成密閉系統;陽極電極和陰極電極分別 與直流電源相連;密閉管道式反應器的底部管壁上設置進水口，密閉管道式反 應器的頂部管壁上設置出水口和臭氧尾氣排氣口。
所述密閉管道式反應器一端通過彼此絕緣的內套式接法，另一端通過密封 法蘭形成密閉系統。
所述陽極電極和陰極電極分別通過內外螺旋方式與密閉管道式反應器(1) 兩端的絕緣盤連接進行固定。
所述陽極電極和陰極電極之間彼此層層內套，層數根據密閉管道式反應器 內徑大小和水質多層安裝。
所述陽極電極和陰極電極分別為網狀結構。
所述陽極電極和陰極電極的間距為10mm～20mm。
所述陽極電極的材質為鈦，其表面涂覆有惰性復合材料，所述惰性復合材 料中Sn、Ru和Sb的摩爾比為Sn：Ru：Sb=80～90：5～10：5～10。
在所述陽極電極上涂覆惰性復合材料的方法為：通過對鈦基板打磨、超聲、 堿洗(質量分?jǐn)?shù)為30%～50%的NaOH水溶液)去除表面的氧化物、污垢及油脂， 再通過酸洗(質量分?jǐn)?shù)為40%～60%的HCl水溶液)去除氧化層、改善其導電性; 按照上述Sn、Ru和Sb的摩爾比配置的涂覆液(將SnCl4、SbCl3和RuCl3按上 述比例浸泡于異丙醇中，滴加質量分?jǐn)?shù)為40%～60%的HCl水溶液，并不斷攪拌 直至溶解)進行涂覆，先在100℃～110℃下烘干，后在450℃～550℃進行熱 分解;上述涂覆、烘干、熱分解過程依次重復進行20次以上。
所述陰極電極的材質為碳。
所述曝氣管上設置多個線狀曝氣口。
一種使用上述管道式電催化與臭氧協同氧化處理污水的裝置處理污水的方 法，所述管道式電催化與臭氧協同氧化處理污水的裝置在污水輸送過程中通過 直流電源通電進行污水處理;所述曝氣管所產生的曝氣為臭氧發生器產生的O2和O3的混合氣體，其中O3體積分?jǐn)?shù)大約為5%～10%;曝氣擴散至陰極電極表面， 其中O2被陰極電極還原溶解得到H2O2，所得H2O2與O3反應生成氧化性更強 的·OH，進而氧化降解污水有機物;所述陽極電極表面直接氧化降解污水有機 物，或產生氧化性離子對污水有機物進行氧化降解，其中污水中含有的氯離子 被氧化為ClO-對污水有機物進行氧化降解。
所述陽極電極表面產生的氧化性離子為O3、·OH、ClO-和·O。
本發明的有益效果為：
本發明裝置在電催化法中，O2在碳陰極上可產生H2O2，可與O3發生協同 氧化作用。本發明結合污水輸送管道，設計了陰陽電極為網狀管道式電催化反 應器，在污水輸送過程中就可直接對污水進行氧化處理。充分利用以制取O3為 目的所產生的混合氣體為反應氣體，利用O2和O3混合氣體中的O2在電催化反 應器的碳陰極上面發生催化反應，產生H2O2，而H2O2又與混合氣體中的O3反 應產生氧化性強的·OH羥基自由基粒子，從而氧化去除難生化降解有機物; 利用具有較高析氧電位和較低析氯電位的電陽極產生氧化性離子O3、·OH、·O 等以及HClO、ClO-等含氯的氧化性粒子同步氧化降解難生化有機物，從而有效 實現電催化與O3、Cl-等的協同作用。
