申請日2013.08.27

　　公開(公告)日2014.04.02

　　IPC分類號B01D21/00

　　摘要

　　本實用新型公開了一種天然氣廢水處理系統用固液分離裝置，它包括循環管、分離筒、夾套和清液排出管，分離筒設置在循環管內部，夾套套設于分離筒外部與循環管連接，清液排出管設置在夾套上部，所述夾套的長度大于分離筒的長度。本實用新型將現有技術外接分離管改為在循環管內部設置分離筒和夾套，通過分離筒與夾套的面積差實現固液的分離，分離裝置尺寸不受限制，分離效果好，針對不同直徑的固體顆粒，通過設定不同的面積差和抽吸清液的速度，使固體顆粒因重力沉降進行分離，使用范圍廣泛，并且也不影響結晶分離系統其它設備的布置。

　　權利要求書

　　1.一種天然氣廢水處理系統用固液分離裝置，包括循環管，其特征在于：還包括分離筒、夾套和清液排出管，分離筒設置在循環管內部，夾套套設于分離筒外部與循環管連接，清液排出管設置在夾套上部。

　　說明書

　　天然氣廢水處理系統用固液分離裝置

　　技術領域

　　本實用新型涉及一種固液分離裝置。

　　背景技術

　　在化工廢水治理領域中常常用到分離技術來處理廢水，根據溶解度的不同而結晶分離得到需要的物質。天然氣開采過程中會產生大量廢水，這些廢水中含有高濃度的氯離子，可以采用分離技術回收利用天然氣廢水中的氯離子。固液分離裝置運用廣泛，是化工制備中必不可少的設備。在分離系統中，料液依靠固液分離裝置排出母液，以分離結晶小顆粒用于再次結晶得到最終成品。固液分離裝置中母液分離越徹底，不僅可以減少結晶產品的損失，也有利于其它組分的深加工。

　　目前天然氣廢水處理蒸發結晶分離系統中較常使用的固液分離裝置結構如圖1所示，它包括循環管1、分離管2和清液排出口3，清液排出口3設置在分離管2頂端，分離管2與循環管1呈一定角度連接，其工作原理為料液在下降過程中填充分離管2，由于固體顆粒的密度大于液體，因此清液的上升速度快于固體顆粒，當清液上升至清液排出口3排出時，固體顆粒并未到達清液排出口，并且因為分離管2與循環管1呈一定角度連接，當固體顆粒填充到一定高度還未到達清液排出口時，其填充重量已達到沉降重量，固體顆粒沉降落回循環管從而實現母液與固體顆粒間的分離。但是該種結構存在如下缺點：固液分離裝置的分離管與循環管要呈一定角度連接，其尺寸受到限制，并且影響到結晶分離系統其它設備的布置，分離效果也差。

　　實用新型內容

　　本實用新型的目的就在于針對現有技術的不足，提供一種分離效果好，裝置尺寸不受限制，適應料液范圍較寬的的固液分離裝置。

　　為了實現上述目的，本實用新型采用的技術方案是這樣的：

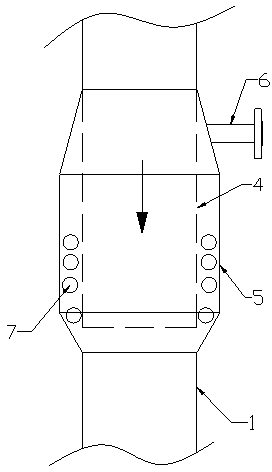

　　一種天然氣廢水處理系統用固液分離裝置，包括循環管、分離筒、夾套和清液排出管，分離筒設置在循環管內部，夾套套設于分離筒外部與循環管連接，清液排出管設置在夾套上部。

　　本實用新型根據夾套與分離筒間的料液中固液存在上升速度差以分離固體和液體，速度差越大固液分離裝置的分離效果更好。根據抽吸清液的速度以及固體顆粒直徑和密度可以確定所述夾套的高度以及夾套與分離筒的截面積差，較高的夾套高度和較大的截面積差就可以得到越大的速度差，從而可以使固液分離裝置的分離效果更好。

　　料液在循環管下降過程中填充夾套，由于固體顆粒的密度大于液體，因此清液的上升速度快于固體顆粒，當清液上升至清液排出管排出時，固體顆粒并未到達清液排出管，由于夾套與分離筒之間的間隙存在的面積差，當固體顆粒填充到一定高度還未到達清液排出管時，其填充重量已達到沉降重量，固體顆粒沉降落回循環管從而實現母液與固體顆粒間的分離。

　　與現有技術相比，本實用新型將現有技術外接分離管改為在循環管內部設置分離筒和夾套，通過固液上升速度差實現固液的分離，分離裝置尺寸不受限制，分離效果好，針對不同直徑的固體顆粒，通過設定不同的面積差和抽吸清液的速度，使固體顆粒因重力沉降進行分離，使用范圍廣泛，并且也不影響結晶分離系統其它設備的布置。
