申請日2013.08.27

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/02

　　摘要

　　本實用新型屬于工業節水和廢水處理技術領域，具體的說是一種節能水處理系統，包含供水總管、與供水總管連接的增壓泵、與增壓泵連接的制純水機、分別與制純水機連接的純水箱和回水箱;供水總管將自來水引入增壓泵，通過增壓泵將自來水送入制純水機，由制純水機對自來水進行處理;處理后產生的純水由制純水機送入純水箱，處理后產生的廢水由制純水機送入回水箱。同現有技術相比，經濾處理后的純水流入純水箱以便提供給生產車間進行使用。而經過濾處理后的廢水流入回水箱，由于廢水也是經制純水機進行過粗濾后獲得的，所以比一般的自來水更潔凈，可用作衛生間用水，從而提高了水的利用率，節省了水資源，更加環保。

　　權利要求書

　　1.一種節能水處理系統，其特征在于：包含供水總管、與所述供水總管連 接的增壓泵、與所述增壓泵連接的制純水機;所述制純水機具有一個廢水出口 和一個純水出口;

　　所述節能水處理系統還包含：與所述制純水機純水出口連接的純水箱、與 所述制純水機廢水出口連接的回水箱;

　　所述供水總管將自來水引入所述增壓泵，通過所述增壓泵將自來水送入所 述制純水機，由所述制純水機對所述自來水進行處理;處理后產生的純水由所 述制純水機送入所述純水箱，處理后產生的廢水由所述制純水機送入所述回水 箱;

　　其中，所述純水箱內的水位高于預設水位時，所述制純水機停止對所述純 水箱繼續進行供水。

　　2.根據權利要求1所述的節能水處理系統，其特征在于：所述回水箱上具 有一個溢流口。

　　3.根據權利要求1所述的節能水處理系統，其特征在于：所述制純水機內 設有水過濾裝置。

　　4.根據權利要求3所述的節能水處理系統，其特征在于：所述水過濾裝置 包含粗濾濾芯。

　　5.根據權利要求4所述的節能水處理系統，其特征在于：所述粗濾濾芯至 少設有兩組。

　　6.根據權利要求3所述的節能水處理系統，其特征在于：所述水過濾裝置 還包含：設置在所述制純水機純水出口內的反滲透膜。

　　7.根據權利要求1所述的節能水處理系統，其特征在于：所述節能水處理 系統還包含：與所述純水箱出口端連接的第一供水管路。

　　8.根據權利要求1所述的節能水處理系統，其特征在于：所述節能水處理 系統還包含：與所述回水箱出口端連接的第二供水管路。

　　9.根據權利要求1至8中任意一項所述的節能水處理系統，其特征在于： 所述純水箱的蓄水承載量至少為一噸。

　　10.根據權利要求1至7中任意一項所述的節能水處理系統，其特征在于： 所述回水箱的蓄水承載量至少為六噸。

　　說明書

　　節能水處理系統

　　技術領域

　　本實用新型屬于工業節水和廢水處理技術領域，具體的說是一種應用于 生產線上的節能水處理系統。

　　背景技術

　　咖啡機，作為一種沖泡咖啡的機器，可以實現從磨粉、壓粉、裝粉、沖 泡、到清除殘渣等釀制咖啡的全過程的操作。并且，隨著科技進步咖啡機的 種類也越來越多，其中以全自動咖啡機和半自動咖啡機為主。

　　半自動咖啡機，作為目前市場上比較普遍的咖啡機，其工作原理是依照人 工操作進行磨粉、壓粉、裝粉、沖泡、人工清除殘渣等操作步驟。這類機器有 小型單龍頭家用機，也有雙頭、三頭大型商用機等，較新型的機器還裝有電子 水量控制，可以精確自動控制釀制咖啡的水量。

　　而全自動咖啡機，是指咖啡機能夠從預熱、清洗、磨粉、壓粉、沖泡、 卸粉等釀制咖啡全過程可在咖啡機內部自動完成，用戶只需按下按鈕便可以 制作出一杯咖啡。由于，全自動咖啡機按照最科學的數據和程序來釀制咖啡， 而且都設有完善的保護系統，使用起來既方便，只需輕輕一按就可得到的咖 啡，其便捷性優于傳統的半自動咖啡機。但結構比較復雜，需要良好的保養， 維護費用較高是這種機器的缺點。所以一般都是作為商用咖啡機進行使用。 但是，全自動咖啡機方便、快捷、品質一致、高效率，等突出的優點使得它 越來越被用戶所喜愛。

　　但由于目前咖啡機的生產、制造和裝配一般都是在工廠的車間內完成， 由于大多數的咖啡機在生產和裝配時都需要對其內部的零部件進行清洗，并 且需要在裝配后對其密封性能進行測試，為了避免在進行清洗和測試時造成 對咖啡機內部零件的二次污染，這使得對水質的要求非常高，普通的自來水 根本無法滿足對清洗和測試的需求。

　　實用新型內容

　　本實用新型裝置的目的在于提供一種節能水處理系統，在對咖啡機進行清 洗和測試時，以避免對咖啡機內的零部件造成二次污染。

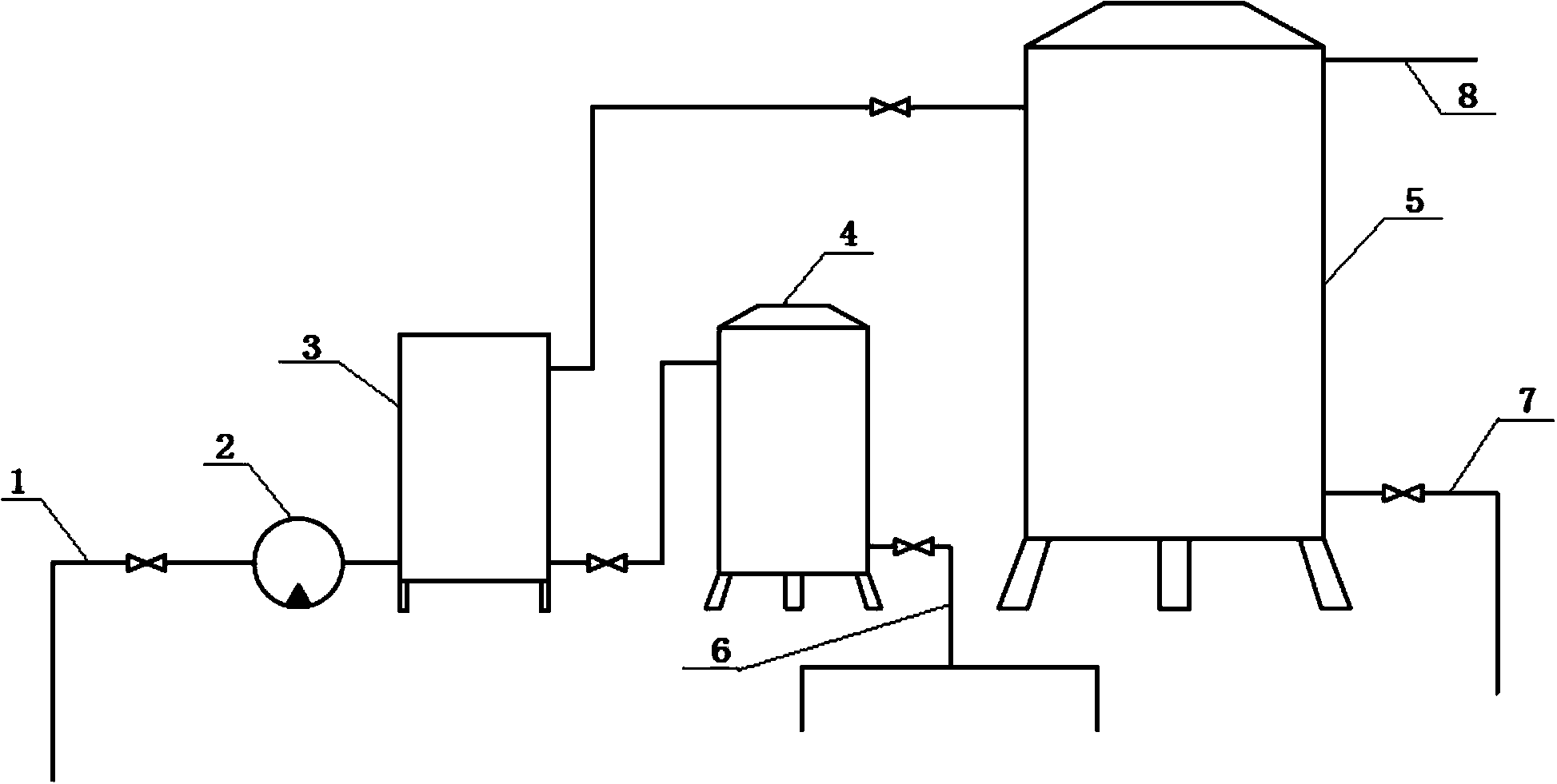

　　為了實現上述目的，本實用新型設計了一種節能水處理系統，包含供水總管、 與所述供水總管連接的增壓泵、與所述增壓泵連接的制純水機;所述制純水機 具有一個廢水出口和一個純水出口;

　　所述節能水處理系統還包含：與所述制純水機純水出口連接的純水箱、與所 述制純水機廢水出口連接的回水箱;

　　所述供水總管將自來水引入所述增壓泵，通過所述增壓泵將自來水送入所述 制純水機，由所述制純水機對所述自來水進行處理;處理后產生的純水由所述 制純水機送入所述純水箱，處理后產生的廢水由所述制純水機送入所述回水箱;

　　其中，所述純水箱內的水位高于預設水位時，所述制純水機停止對所述純水 箱繼續進行供水。

　　本實用新型的實施方式相對于現有技術而言，由于在車間的供水總管處加裝 了制純水機、純水箱和回水箱，通過制純水機可對供水總管引入的自來水進行 過濾處理。其中，經過濾處理后的純水通過制純水機流入純水箱以便提供給生 產線對咖啡機的零部件進行清洗和相關的性能測試，另外還可以用作生活用水， 可以直接飲用。而經過粗濾處理后的廢水流入回水箱，通過回水箱進行回收。 由于廢水也是經制純水機進行粗濾后獲得的，所以比一般的自來水更潔凈，可 用作衛生間用水，從而提高了水的利用率，節省了水資源，更加環保。

　　其中，純水箱的蓄水承載量至少為一噸。由于純水箱的承載量至少有一噸， 從而保證了純水箱具有較大的蓄水空間來滿足咖啡機中各零部件的清洗工作和 咖啡機相關性能的測試需求。并且因純水箱具有超大的蓄水空間，在保證生產 線的供水需求的同時，可同時滿足生活用水。

　　并且，所述回水箱的蓄水承載量至少為六噸。由于回水箱的承載量至少有六 噸以上，從而保證了回水箱具有超大的蓄水空間，以滿足工廠內衛生用水的需 求。

　　另外，所述回水箱上具有一個溢流口。由于回水箱上具有一個溢流口，在實 際使用時，可在溢流口處連接一根溢流管，如當回水箱內的蓄水量超出預設的 水量時，多余的水可從回水箱上的溢流口通過溢流管排出，從而避免了回水箱 內的蓄水量超出預設的蓄水量，進一步防止了由于回水箱內部的水壓過大導致 回水箱產生爆裂或者泄漏情況的發生。

　　進一步的，所述制純水機內設有水過濾裝置;且所述過濾裝置包含粗濾濾芯 和設置在所述制純水機純水出口內的反滲透膜。由于在制純水機內設置有濾芯， 自來水通過增壓泵進入制純水機后，通過濾芯對自來水中的污物和雜質進行過 濾，如果是生產線上所用的純水，還需經過設置在純水出口內的反滲透膜，通 過反滲透膜進一步對水中的雜質進行過濾，從而保證用于清洗和測試咖啡機所 用的純水是干凈無污染的。而不經過反滲透膜的水是直接流入回水箱內，通過 回水箱進行回收，可用作衛生間用水。

　　其中，所述粗濾濾芯至少設有兩組。由于粗濾濾芯可設置多組，從而可確 保從制純水機中流出的水是干凈的，無污染的，進一步保證了水質。

　　另外，所述節能水處理系統還包含：與所述純水箱出口端連接的第一供水 管路。由于在純水箱的出口端設置有第一供水管路，通過第一供水管路來滿足 對生產車間，以及生活用水的供水需求。

　　并且，所述節能水處理系統還包含：與所述回水箱出口端連接的第二供水 管路。由于在回水箱的出口端設置有第二供水管路，通過第二供水管路來滿足 對衛生間的供水需求。
