申請日2013.09.23

　　公開(公告)日2015.03.25

　　IPC分類號G05D23/24

　　摘要

　　本發明公開了一種用于污水處理池的恒溫控制電路，包括第一電阻至第十一電阻、第一電容至第三電容、二極管、發光二極管、溫敏電阻、電位器、雙向晶閘管、開關管驅動芯片和加熱線圈，第一電阻的第一端分別與溫敏電阻的第一端和開關管驅動芯片的傳感器信號輸入端連接，第一電阻的第二端與電位器的第一端連接。發明用于污水處理池的恒溫控制電路工作時，溫敏電阻檢測污水處理池的溫度，信號輸入開關管驅動芯片后進行比例控制比較，然后通過控制雙向晶閘管而控制加熱線圈是否工作，達到保證污水處理池恒溫的目的。

　　權利要求書

　　1.一種用于污水處理池的恒溫控制電路，其特征在于：包括第一電阻至第 十一電阻、第一電容至第三電容、二極管、發光二極管、溫敏電阻、電位器、 雙向晶閘管、開關管驅動芯片和加熱線圈，所述第一電阻的第一端分別與所述 溫敏電阻的第一端和所述開關管驅動芯片的傳感器信號輸入端連接，所述第一 電阻的第二端與所述電位器的第一端連接，所述電位器的第二端分別與所述電 位器的滑動端、所述第二電阻的第一端、所述第十一電阻的第一端、所述雙向 晶閘管的第一陽極、所述第七電阻的第一端和正極電源端連接，所述第二電阻 的第二端分別與所述第三電阻的第一端、所述第四電阻的第一端和所述開關管 驅動芯片的溫度控制端連接，所述第四電阻的第二端分別與所述第五電阻的第 一端和所述開關管驅動芯片的參考電壓端，所述第一電容的第一端與所述開關 管驅動芯片的外接電容端，所述溫敏電阻的第二端分別與所述第三電阻的第二 端、所述第五電阻的第二端、所述第一電容的第二端、所述開關管驅動芯片的 負極電壓端、所述第九電阻的第一端、所述第十電阻的第一端和所述第二電容 的第一端連接，所述第二電容的第二端分別與所述第十一電阻的第二端和所述 開關管驅動芯片的正極電壓端連接，所述第六電阻的第一端與所述開關管驅動 芯片的輸出端連接，所述第六電阻的第二端與所述雙向晶閘管的門極連接，所 述雙向晶閘管的第二陽極分別與所述第三電容的第一端和所述加熱線圈的第一 端連接，所述第三電容的第二端與所述第七電阻的第一端連接，所述第八電阻 的第一端與所述開關管驅動芯片的同步端連接，所述第八電阻的第二端分別與 所述二極管的負極、所述加熱線圈的第二端和負極電源端連接，所述第九電阻 的第二端與所述發光二極管的正極連接，所述發光二極管的負極分別與所述第 十電阻的第二端和所述二極管的正極連接。

　　說明書

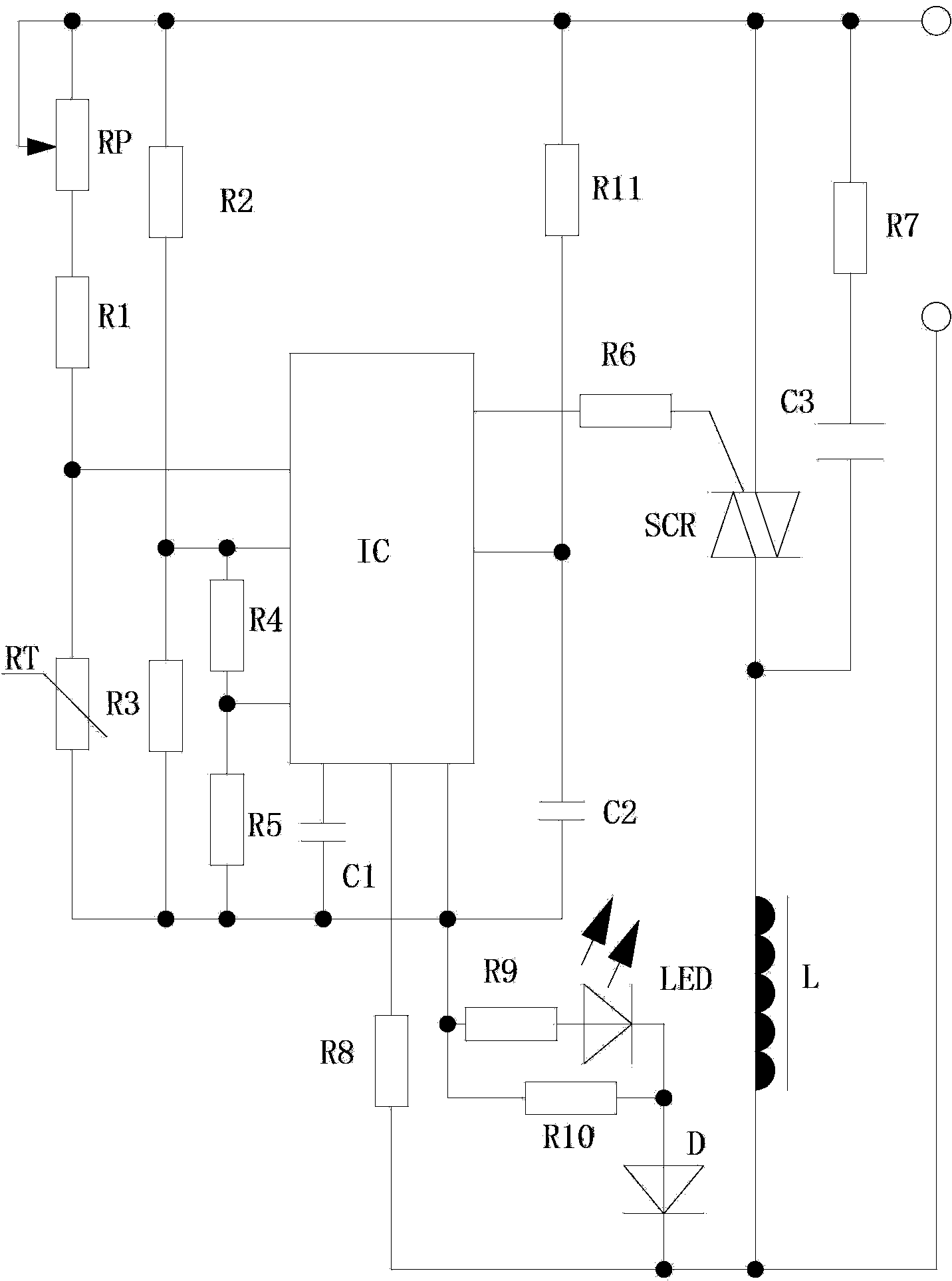

　　用于污水處理池的恒溫控制電路

　　技術領域

　　本發明涉及一種恒溫控制電路，尤其涉及一種用于污水處理池的恒溫控制 電路。

　　背景技術

　　當今社會對環境的保護越來越重視，各種工業廢水廢氣需要經過一系列的 處理才能排放到自然環境中，其中污水處理池設備中，生物反應器擁有成本低、 設備簡單、效果顯著優點而被廣泛的運用于各個領域，在生物反應器工作時， 保證其中微生物的正常生存環境是重要的，其中溫度作為一個生物生存的重要 指標，保證污水處理池的溫度是非常重要的。

　　發明內容

　　本發明的目的就在于為了解決上述問題而提供一種用于污水處理池的恒溫 控制電路。

　　本發明通過以下技術方案來實現上述目的：

　　一種用于污水處理池的恒溫控制電路，包括第一電阻至第十一電阻、第一 電容至第三電容、二極管、發光二極管、溫敏電阻、電位器、雙向晶閘管、開 關管驅動芯片和加熱線圈，所述第一電阻的第一端分別與所述溫敏電阻的第一 端和所述開關管驅動芯片的傳感器信號輸入端連接，所述第一電阻的第二端與 所述電位器的第一端連接，所述電位器的第二端分別與所述電位器的滑動端、 所述第二電阻的第一端、所述第十一電阻的第一端、所述雙向晶閘管的第一陽 極、所述第七電阻的第一端和正極電源端連接，所述第二電阻的第二端分別與 所述第三電阻的第一端、所述第四電阻的第一端和所述開關管驅動芯片的溫度 控制端連接，所述第四電阻的第二端分別與所述第五電阻的第一端和所述開關 管驅動芯片的參考電壓端，所述第一電容的第一端與所述開關管驅動芯片的外 接電容端，所述溫敏電阻的第二端分別與所述第三電阻的第二端、所述第五電 阻的第二端、所述第一電容的第二端、所述開關管驅動芯片的負極電壓端、所 述第九電阻的第一端、所述第十電阻的第一端和所述第二電容的第一端連接， 所述第二電容的第二端分別與所述第十一電阻的第二端和所述開關管驅動芯片 的正極電壓端連接，所述第六電阻的第一端與所述開關管驅動芯片的輸出端連 接，所述第六電阻的第二端與所述雙向晶閘管的門極連接，所述雙向晶閘管的 第二陽極分別與所述第三電容的第一端和所述加熱線圈的第一端連接，所述第 三電容的第二端與所述第七電阻的第一端連接，所述第八電阻的第一端與所述 開關管驅動芯片的同步端連接，所述第八電阻的第二端分別與所述二極管的負 極、所述加熱線圈的第二端和負極電源端連接，所述第九電阻的第二端與所述 發光二極管的正極連接，所述發光二極管的負極分別與所述第十電阻的第二端 和所述二極管的正極連接。

　　本發明的有益效果在于：

　　本發明用于污水處理池的恒溫控制電路工作時，溫敏電阻檢測污水處理池 的溫度，信號輸入開關管驅動芯片后進行比例控制比較，然后通過控制雙向晶 閘管而控制加熱線圈是否工作，達到保證污水處理池恒溫的目的。
