申請日2013.11.28

　　公開(公告)日2014.06.04

　　IPC分類號C02F1/78

　　摘要

　　本實用新型公開了一種利用臭氧處理污水的系統，污水處理高效徹底，不會引入其它污染物，對臭氧的利用率高。該系統包括調節池、混合池、清水池以及臭氧發生器，調節池設置有污水進口，調節池的出水口與混合池的入水口連通，調節池內設置有水溫調節裝置，混合池內設置有臭氧輸送管道，臭氧輸送管道與臭氧發生器相連，混合池的出水口與清水池的入水口連通，清水池設置有總排水口。

　　權利要求書

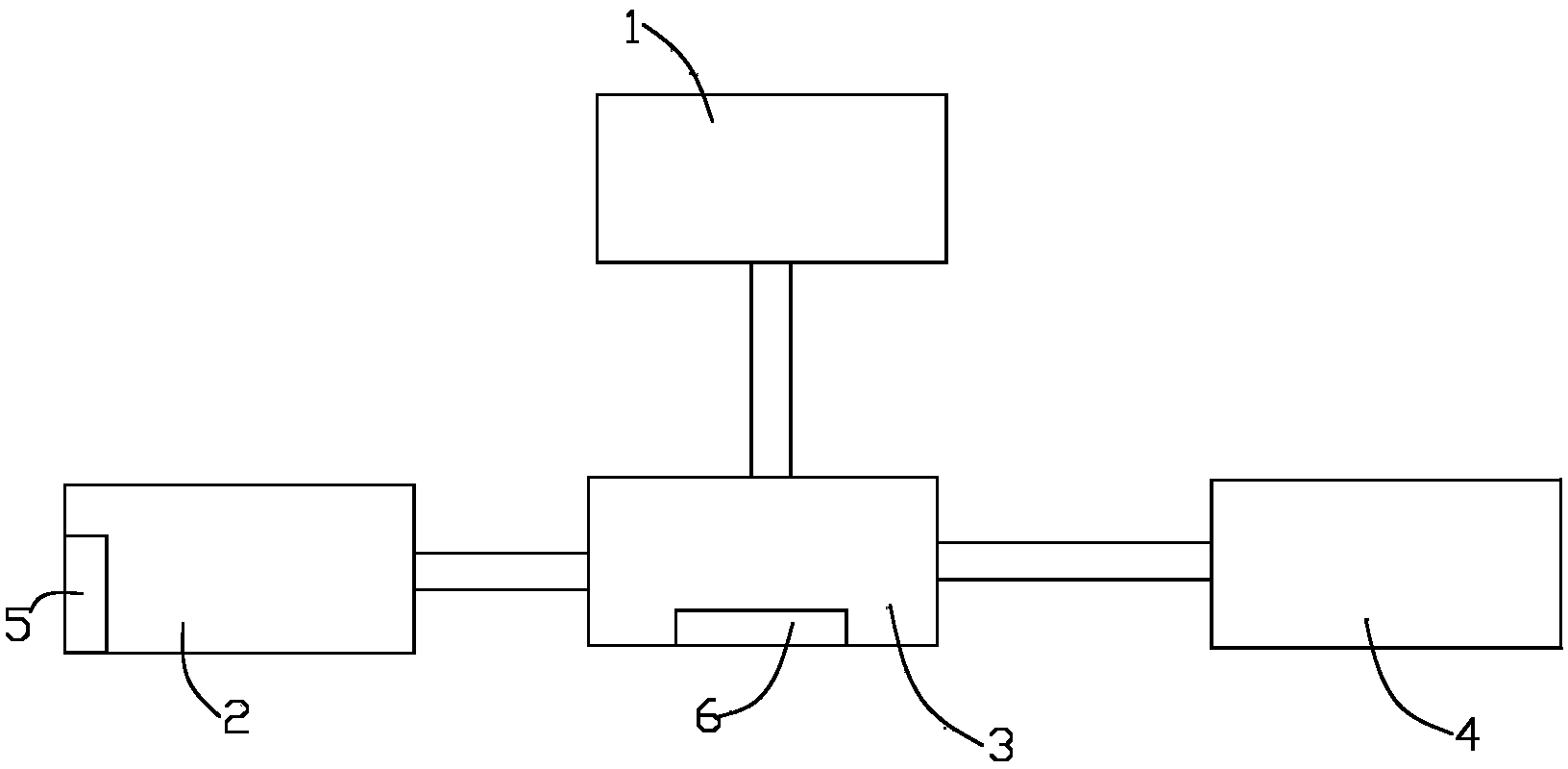

　　1.利用臭氧處理污水的系統，其特征是：包括調節池(2)、混合池(3)、清水池(4) 以及臭氧發生器(1)，調節池(2)設置有污水進口，調節池(2)的出水口與混合池(3)的 入水口連通，調節池(2)內設置有水溫調節裝置(5)，混合池(3)內設置有臭氧輸送管道， 臭氧輸送管道與臭氧發生器(1)相連，混合池(3)的出水口與清水池(4)的入水口連通， 清水池(4)設置有總排水口。

　　2.如權利要求1所述的利用臭氧處理污水的系統，其特征是：所述臭氧輸送管道為環形 管道，環形管道上沿周向設置有多個出氣孔。

　　3.如權利要求1或2所述的利用臭氧處理污水的系統，其特征是：混合池(3)的底部 設置有污水?dāng)嚢柩b置(6)。

　　4.如權利要求1或2所述的利用臭氧處理污水的系統，其特征是：臭氧發生器(1)為 高壓放電式臭氧發生器。

　　說明書

　　利用臭氧處理污水的系統

　　技術領域

　　本實用新型涉及一種利用臭氧處理污水的系統。

　　背景技術

　　隨著社會經濟的發展和人口的增長，水資源短缺日益嚴重。工農業生產用水和排污總量 不斷增加，迫切需要有效的污水處理方法來應對日益嚴峻的污水處理問題。而目前的污水處 理方式多采用化學方法，在現在的化學方法處理污水的過程中，多采用化學藥劑進行中和以 及氧化還原的方法，在此過程中也會產生有害物質。且污水中的污染物清除的不夠徹底。

　　實用新型內容

　　本實用新型解決的技術問題是提供一種在處理污水過程中不會引入有害物質的利用臭氧 處理污水的系統。

　　本實用新型解決其技術問題所采用的技術方案是：利用臭氧處理污水的系統，包括調節 池、混合池、清水池以及臭氧發生器，調節池設置有污水進口，調節池的出水口與混合池的 入水口連通，調節池內設置有水溫調節裝置，混合池內設置有臭氧輸送管道，臭氧輸送管道 與臭氧發生器相連，混合池的出水口與清水池的入水口連通，清水池設置有總排水口。

　　進一步的是：所述臭氧輸送管道為環形管道，環形管道上沿周向設置有多個出氣孔。

　　進一步的是：混合池的底部設置有污水?dāng)嚢柩b置。

　　進一步的是：臭氧發生器為高壓放電式臭氧發生器。

　　本實用新型的有益效果是：污水處理高效徹底，不會引入其它污染物。對臭氧的利用率 高。
