申請日2013.11.28
公開(公告)日2014.05.28
IPC分類號A24B3/18; B67C9/00
摘要
本實用新型公開了一種煙絲膨脹機蒸汽分離罐污水排放裝置，包括高位排污管和零線排污管，高位排污管和零線排污管均設有進水口，高位排污管的進水口伸入蒸汽分離罐內，高位排污管上設有電磁閥，電磁閥的受控端連接處理模塊的信號控制端，處理模塊的輸入端連接液位傳感器的輸出端;零線排污管的進水口設于蒸汽分離罐底面，零線排污管上設有手動閥;本裝置通過蒸汽分離罐內部設有的高位排污管，由于高位排污管伸入蒸汽分離罐一定距離，防止排空蒸汽分離罐中的熱水及兩相流;同時，當需要檢修排空蒸汽分離罐時，通過人工打開手動閥，由于手動閥設于零線排污管上，所以可以將蒸汽分離罐完全排空，減少資源浪費，降低環境污染，提高工作效率。
權利要求書
1.一種煙絲膨脹機蒸汽分離罐污水排放裝置，其特征在于：包括高位排污管和零線排污管，高位排污管和零線排污管均設有進水口，高位排污管的進水口伸入蒸汽分離罐內，高位排污管上設有電磁閥，電磁閥的受控端連接處理模塊的信號控制端，處理模塊的輸入端連接液位傳感器的輸出端;零線排污管的進水口設于蒸汽分離罐底面，零線排污管上設有手動閥。
2.根據權利要求1所述的煙絲膨脹機蒸汽分離罐污水排放裝置，其特征在于：所述的高位排污管的進水口伸入蒸汽分離罐內的長度為90cm-110cm。
說明書
一種煙絲膨脹機蒸汽分離罐污水排放裝置
技術領域
本實用新型涉及污水排放領域，尤其涉及一種用于煙絲膨脹機蒸汽分離罐污水排放裝置。
背景技術
蒸汽分離罐因其內部蓄有熱水又稱熱罐，是煙絲膨脹機組中的蒸汽分離裝置。當工藝介質氣體和蒸汽的混合兩相流經過熱罐時，熱水循環泵啟動，55℃—60℃的熱水通過噴淋系統對兩相流進行噴淋。由于介質氣體和蒸汽的冷凝點不同(介質氣體在31℃時冷凝，蒸汽在100℃時冷凝)，經過噴淋，蒸汽從兩相流中冷凝分離出來，融入熱罐水體。熱罐水位逐漸上升，當水位達到音叉式液位開關的檢測位置時，自動排污系統開啟，延時數秒排放熱水后關閉。兩相流中含有大量的煙油及煙塵，這些物質在熱水表面形成一層污垢。音叉式液位開關的兩個探爪之間一旦粘附這些污垢，就會有電流導通，發出信號，致使排污系統常開，最終排空罐中熱水及兩相流，浪費資源，污染環境。
實用新型內容
本實用新型的目的是提供一種煙絲膨脹機蒸汽分離罐污水排放裝置，能夠防止排空蒸汽分離罐中的熱水及兩相流，減少資源浪費，降低環境污染。
本實用新型采用的技術方案為：

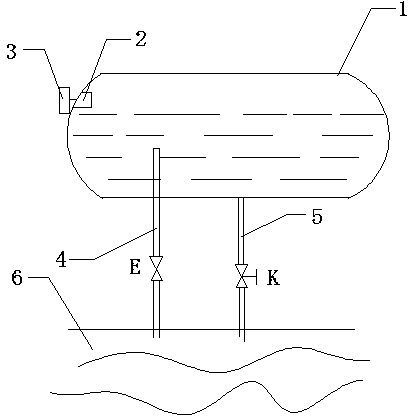

一種煙絲膨脹機蒸汽分離罐污水排放裝置，包括高位排污管和零線排污管，高位排污管和零線排污管均設有進水口，高位排污管的進水口伸入蒸汽分離罐內，高位排污管上設有電磁閥，電磁閥的受控端連接處理模塊的信號控制端，處理模塊的輸入端連接液位傳感器的輸出端;零線排污管的進水口設于蒸汽分離罐底面，零線排污管上設有手動閥。
所述的高位排污管的進水口伸入蒸汽分離罐內的長度為90cm-110cm。
本實用新型通過蒸汽分離罐內部設有的高位排污管，由于高位排污管伸入蒸汽分離罐一定距離，防止排空蒸汽分離罐中的熱水及兩相流;同時，當需要檢修排空蒸汽分離罐時，通過人工打開手動閥，由于手動閥設于零線排污管上，所以可以將蒸汽分離罐完全排空，方便檢修工作，減少資源浪費，降低環境污染，提高工作效率。
