申請日2013.11.28
公開(公告)日2014.03.26
IPC分類號C01B25/45
摘要
本發明公開了廢水磷素增效晶析的循環流化結晶控制反應裝置及其動態監測與調控方法。本發明裝置：結晶調控器通過排泥管與過濾器連接，過濾器通過泵液管與飽和液緩沖槽連接，飽和液緩沖槽分別與動態監控槽連接和結晶調控器連接，動態監控槽與結晶調控器連接。本發明方法：調控動態監控槽中廢水磷素濃度、鎂鹽濃度和pH值，動態監測并調控鳥糞石誘晶液過飽和狀態處于亞穩態，與飽和液緩沖槽加入的晶種在結晶調控器中流化態反應，晶泥經過濾器分離，晶渣外排，飽和液排入飽和液緩沖槽分層后，澄清飽和液排入動態監控槽，沉淀細晶排入結晶調控器。本發明廢水磷素增效晶析的循環流化結晶控制反應裝置及其動態監測與調控方法，可提高鳥糞石晶析效能，廢水磷素晶析效率大于99%。
權利要求書
1.一種廢水磷素增效晶析的循環流化結晶控制反應裝置，其特征在于：
所述反應裝置包括結晶調控器、過濾器、飽和液緩沖槽和動態監控槽;
由上至下，所述結晶調控器包括相連通的養晶罐和集晶罐，所述養晶罐的頂端開 口處連接一溢流堰;
所述動態監控槽包括誘晶液槽、激光發射器、激光接收器和溫控器，所述激光發 射器和所述激光接收器分別設置于所述誘晶液槽相對的兩側，所述溫控器設置于所述 誘晶液槽的底部;所述誘晶液槽上設有進水管、鎂劑進料管和pH值調液管;
所述集晶罐的排泥管與所述過濾器相連通;所述過濾器的液體出口與所述飽和液 緩沖槽相連通;所述飽和液緩沖槽的固體出口與所述養晶罐相連通，所述飽和液緩沖 槽的液體出口與所述誘晶液槽相連通;
所述誘晶液槽的液體出口與所述養晶罐相連通。
2.根據權利要求1所述的循環流化結晶控制反應裝置，其特征在于：所述過濾 器為布袋過濾器;
所述布袋過濾器的高徑比為0.5～1：1。
3.根據權利要求1或2所述的循環流化結晶控制反應裝置，其特征在于：所述 溢流堰具有內外雙層的正三角形結構。
4.根據權利要求1-3中任一項所述的循環流化結晶控制反應裝置，其特征在于： 所述養晶罐的高徑比為2～4：1;
所述集晶罐的高徑比為1～2：1;
所述飽和液緩沖槽的高徑比為2～4：1;
所述誘晶液槽的高徑比為1～2：1。
5.一種廢水磷素增效晶析的動態監測與調控方法，包括如下步驟：
(1)將廢水和鎂鹽溶液加入至權利要求1-4中任一項所述循環流化結晶控制反應 裝置中的誘晶液槽中，并通過pH值調節液控制其pH值為8.0～10.0;然后與從所述飽 和液緩沖槽中泵入的澄清鳥糞石飽和液混合得到鳥糞石誘晶液，并通過所述激光發射 器和所述激光接收器監測所述鳥糞石誘晶液為過飽和狀態時，將所述鳥糞石誘晶液泵 入至所述養晶罐的底部;
(2)所述飽和液緩沖槽中下層沉淀得到的鳥糞石細晶泵入所述養晶罐的底部， 與步驟(1)中泵入的所述鳥糞石誘晶液進行上升流式流化態反應;經所述流化態反應 后得到上清液和鳥糞石晶泥，所述上清液經所述溢流堰排出，所述鳥糞石晶泥沉淀于 所述集晶罐后排入所述過濾器中;
(3)所述鳥糞石晶泥經所述過濾器過濾后得到鳥糞石飽和液和鳥糞石晶渣;所 述鳥糞石飽和液泵入至所述飽和液緩沖槽中;
(4)所述鳥糞石飽和液在所述飽和液緩沖槽中經靜置分層，上層得到所述澄清 鳥糞石飽和液，下層得到所述鳥糞石細晶;
所述澄清鳥糞石飽和液泵入所述誘晶液槽中，所述鳥糞石細晶泵入所述養晶罐 中。
6.根據權利要求5所述的動態監測與調控方法，其特征在于：步驟(1)中，所 述廢水中磷酸鹽的含量為200～500mg/L;
所述鎂鹽溶液中鎂離子與所述磷酸鹽中磷酸根的摩爾比為1～2：1;
所述鎂鹽為氯化鎂或硫酸鎂;
所述pH值調節液為氫氧化鈉或鹽酸溶液。
7.根據權利要求5或6所述的動態監測與調控方法，其特征在于：步驟(1)中， 所述激光發射器以波長為632.8nm、輸出功率為1～5mW的激光信號透射所述誘晶液 槽，并用所述激光接收器接收激光信號;
加熱所述誘晶液槽中的鳥糞石誘晶液，所述激光接收器接收到的激光信號逐漸增 強至信號穩定時，冷卻所述誘晶液槽中的鳥糞石誘晶液，當所述激光接收器接收到的 激光信號開始降低時，即得到過飽和狀態的鳥糞石誘晶液。
8.根據權利要求5-7中任一項所述的動態監測與調控方法，其特征在于：步驟(2) 中，
泵入的所述鳥糞石細晶與泵入的所述鳥糞石誘晶液的體積比為1：10～50;
所述流化態反應的時間為1～3h，溫度為10～60℃;
所述鳥糞石誘晶液與所述鳥糞石細晶的混合液的上升流速為0.1～1m/min;
所述集晶罐采用間歇式方式排出所述鳥糞石晶泥。
9.根據權利要求5-8中任一項所述的動態監測與調控方法，其特征在于：步驟(3) 中，所述過濾器過濾時的壓力為0.1～0.3Mpa，且采用間歇式方式進行過濾。
10.根據權利要求5-9中任一項所述的動態監測與調控方法，其特征在于：步驟 (4)中，所述鳥糞石飽和液在所述飽和液緩沖槽中靜置的時間為1～3h。
說明書
一種廢水磷素增效晶析的循環流化結晶控制反應裝置及其動態監測與調控方法
技術領域
本發明涉及一種廢水磷素增效晶析的循環流化結晶控制反應裝置及其動態監測 與調控方法，屬于農業資源環境技術領域。
背景技術
近年，隨著全球經濟社會的迅猛發展，環境污染與資源緊張的矛盾日益嚴重，大 量含磷廢水的過量排放，不僅造成水體富營養化情況日益加劇，而且造成磷素資源的 巨大浪費。從廢水中回收磷素資源，對于解決全球范圍日益嚴峻的環境污染問題和人 類可持續發展問題，具有非常重要的意義。因此，廢水磷素回收技術的開發與應用， 成為目前資源環境領域的重要內容。
磷素晶析技術通過投加成晶劑鎂鹽，與廢水中磷素結晶，生成鳥糞石晶體而被回 收，回收產品鳥糞石是良好的肥料資源，相比于過磷酸鈣等常規磷肥，具有重金屬含 量低、釋放周期長、植物吸收效率高，無環境二次污染等優點。因此，磷素晶析技術 已成為廢水磷素高效回收的國內外研究熱點方向。
國內外學者在磷素晶析的最佳結晶條件、反應器構造、數學建模等方面開展了深 入的研究工作。但是，由于廢水存在大量可溶性有機質和無機雜質，使鳥糞石以異相 結晶的方式析出，導致大量鳥糞石細晶形成而隨出水流失，影響磷素回收效率，是目 前該技術能否推廣應用的焦點問題。
針對此問題，國內外學者通過添加石英砂、不銹鋼等晶種的方法，增加了鳥糞石 結晶的介穩區寬度，使鳥糞石結晶過飽和狀態易處于介穩區之間，促進鳥糞石結晶造 粒，可有效防止細晶流失，提高廢水磷素回收效率。但是，石英砂、不銹鋼等晶種的 添加會降低鳥糞石晶體純度，影響其農用價值。因此，國內外學者進一步采用鳥糞石 晶粒作晶種，可避免其它材質作晶種影響磷素產品鳥糞石純度的缺點。專利 CN202297252U公開了一種低能耗一體化氮磷回收裝置，內置鳥糞石晶種顆粒，提高 了磷素回收率。
但是，由于廢水水質水量、鎂鹽加藥方式、pH值調控方式等諸多因素會造成鳥 糞石結晶過飽和狀態發生動態變化，現有投加鳥糞石晶粒作晶種的技術無法動態調控 結晶介穩區位置和寬度，難以高效結晶造粒，影響磷素晶析效能。因此，開發設計一 種廢水磷素增效晶析的循環流化結晶控制反應裝置，進行動態監測與調控，高效能鳥 糞石結晶造粒，實現磷素的增效晶析，成為研究與實踐的重點內容，目前未見文獻報 道和專利公開。
發明內容
本發明的目的是提供一種廢水磷素增效晶析的循環流化結晶控制反應裝置及其 動態監測與調控方法，有效克服鳥糞石晶析易受廢水水質水量、鎂鹽加藥方式、pH值 調控方式等因素影響，難以監測鳥糞石結晶過飽和狀態，無法有效調控鳥糞石結晶造 粒過程，晶析效能有限等問題。

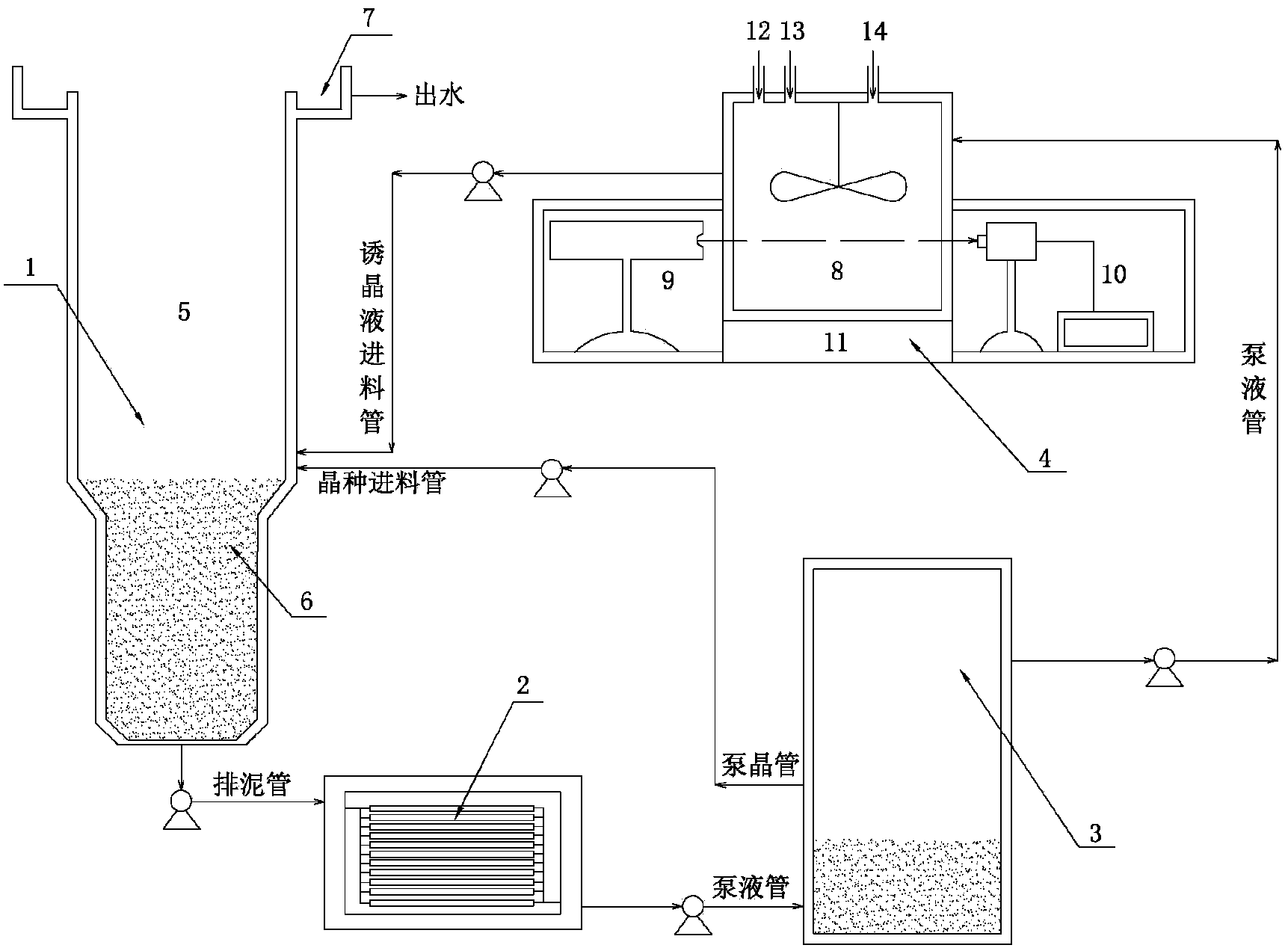

本發明所提供的一種廢水磷素增效晶析的循環流化結晶控制反應裝置，它包括結 晶調控器、過濾器、飽和液緩沖槽和動態監控槽;
由上至下，所述結晶調控器包括相連通的養晶罐和集晶罐，所述養晶罐的頂端開 口處連接一溢流堰;
所述動態監控槽包括誘晶液槽、激光發射器、激光接收器和溫控器，所述激光發 射器和所述激光接收器分別設置于所述誘晶液槽相對的兩側，所述溫控器設置于所述 誘晶液槽的底部;所述誘晶液槽上設有進水管、鎂劑進料管和pH值調液管;
所述集晶罐的排泥管與所述過濾器相連通;所述過濾器的液體出口與所述飽和液 緩沖槽相連通;所述飽和液緩沖槽的固體出口與所述養晶罐相連通，所述飽和液緩沖 槽的液體出口與所述誘晶液槽相連通;
所述誘晶液槽的液體出口與所述養晶罐相連通。
上述的循環流化結晶控制反應裝置中，所述過濾器為布袋過濾器;
所述布袋過濾器的高徑比可為0.5～1：1。
上述的循環流化結晶控制反應裝置中，所述溢流堰具有內外雙層的正三角形結 構。
上述的循環流化結晶控制反應裝置中，所述養晶罐的高徑比可為2～4：1;
所述集晶罐的高徑比為1～2：1;
所述飽和液緩沖槽的高徑比可為2～4：1;
所述誘晶液槽的高徑比可為1～2：1。
本發明進一步提供了一種廢水磷素增效晶析的動態監測與調控方法，包括如下步 驟：
(1)將廢水和鎂鹽溶液加入至所述循環流化結晶控制反應裝置中的誘晶液槽中， 并通過pH值調節液控制其pH值為8.0～10.0;然后與從所述飽和液緩沖槽中泵入的澄 清鳥糞石飽和液混合得到鳥糞石誘晶液，并通過所述激光發射器和所述激光接收器監 測所述鳥糞石誘晶液為過飽和狀態時，將所述鳥糞石誘晶液泵入至所述養晶罐的底部;
(2)所述飽和液緩沖槽中下層沉淀得到的鳥糞石細晶泵入所述養晶罐的底部， 與步驟(1)中泵入的所述鳥糞石誘晶液進行上升流式流化態反應;經所述流化態反應 后得到上清液和鳥糞石晶泥，所述上清液經所述溢流堰排出，所述鳥糞石晶泥沉淀于 所述集晶罐后排入所述過濾器中;
(3)所述鳥糞石晶泥經所述過濾器過濾后得到鳥糞石飽和液和鳥糞石晶渣;所 述鳥糞石飽和液泵入至所述飽和液緩沖槽中;
(4)所述鳥糞石飽和液在所述飽和液緩沖槽中經靜置分層，上層得到所述澄清 鳥糞石飽和液，下層得到所述鳥糞石細晶;
所述澄清鳥糞石飽和液泵入所述誘晶液槽中，所述鳥糞石細晶泵入所述養晶罐 中。
上述的動態監測與調控方法中，步驟(1)中，所述廢水中磷酸鹽的含量可為 200～500mg/L;
所述鎂鹽溶液中鎂離子與所述磷酸鹽中磷酸根的摩爾比可為1～2：1;
所述鎂鹽可為氯化鎂或硫酸鎂;
所述pH值調節液可為氫氧化鈉或鹽酸溶液。
上述的動態監測與調控方法中，步驟(1)中，所述激光發射器以波長為632.8nm、 輸出功率為1～5mW的激光信號透射所述誘晶液槽，并用所述激光接收器接收激光信 號;
加熱所述誘晶液槽中的鳥糞石誘晶液，所述激光接收器接收到的激光信號逐漸增 強至信號穩定時，冷卻所述誘晶液槽中的鳥糞石誘晶液，當所述激光接收器接收到的 激光信號開始降低時，即得到過飽和狀態的鳥糞石誘晶液。
上述的動態監測與調控方法中，步驟(2)中，
泵入的所述鳥糞石細晶與泵入的所述鳥糞石誘晶液的體積比可為1：10～50，具體 可為1：10、1：20、1：30或1：50;
所述流化態反應的時間可為1～3h，具體可為1h、2h或3h，溫度為10～60℃，具 體可為10℃、20℃、30℃、40℃、50℃或60℃;
所述鳥糞石誘晶液與鳥糞石細晶的混合液的上升流速可為0.1～1m/min，具體可為 0.1～0.5m/min、0.1m/min或1m/min;
所述集晶罐采用間歇式方式排出所述鳥糞石晶泥，如每個周期包括排泥0.5～1.5h、 空載0.5～1.5h。
上述的動態監測與調控方法中，步驟(3)中，所述過濾器過濾時的壓力可為 0.1～0.3Mpa，且采用間歇式方式進行過濾，如每個周期包括排泥0.5～1.5h、空載 0.5～1.5h，空載期間用于更換過濾袋并收集鳥糞石晶渣。
上述的動態監測與調控方法中，步驟(4)中，所述鳥糞石飽和液在所述飽和液 緩沖槽中靜置的時間可為1～3h，具體可為1h、2h或3h。
本發明具有如下有益效果：
(1)本發明提供了一種廢水磷素增效晶析的循環流化結晶控制反應裝置及其動 態監測與調控方法，可以提高鳥糞石晶析效能，廢水磷素晶析效率大于99%。
(2)本發明中采用激光透射響應法，可以動態監測鳥糞石誘晶液過飽和狀態。
(3)本發明中采用循環流化結晶控制反應裝置，可以動態調控鳥糞石結晶造粒 過程。
