申請日2013.11.28

　　公開(公告)日2014.05.28

　　IPC分類號C02F9/14

　　摘要

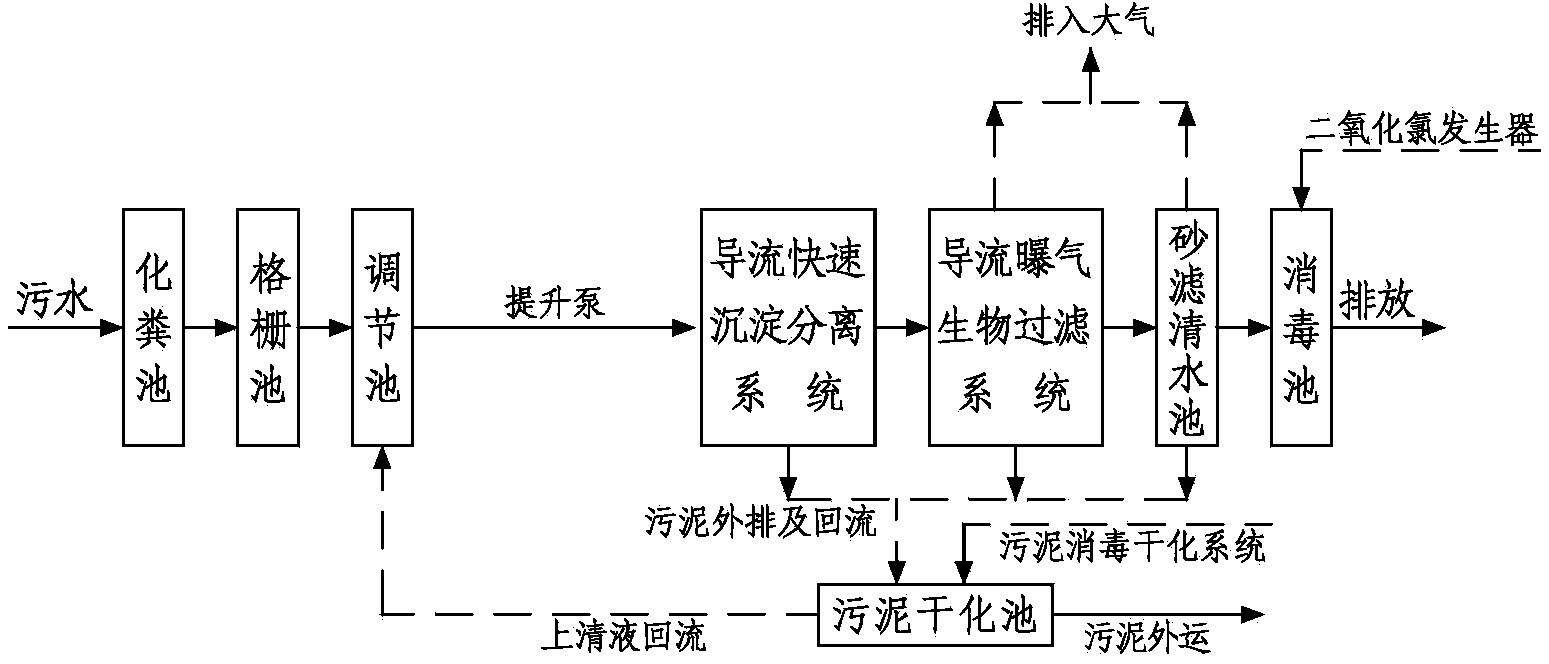

　　本實用新型公開了一種污水處理裝置，包括一化糞池，該化糞池的出口和一格柵池的進口連接，格柵池的出口連接調節池;調節池的出口通過提升泵連接到導流快速沉淀分離系統，導流快速沉淀分離系統的出水口和導流曝氣生物過濾系統的進水口連接，該導流曝氣生物過濾系統的出水口和砂濾清水池的進水口連接，砂濾清水池中的出水口和消毒池連接。本實用新型的處理效率高，可以節約能耗。

　　權利要求書

　　1.一種污水處理裝置，其特征在于，包括一化糞池，該化糞池的出口和一格柵池的進口 連接，格柵池的出口連接調節池;調節池的出口通過提升泵連接到導流快速沉淀分離 系統，導流快速沉淀分離系統的出水口和導流曝氣生物過濾系統的進水口連接，該導 流曝氣生物過濾系統的出水口和砂濾清水池的進水口連接，砂濾清水池中的出水口和 消毒池連接。

　　2.如權利要求1所述的一種污水處理裝置，其特征在于：導流曝氣生物過濾系統、導流 快速沉淀分離系統以及砂濾清水池中的污泥出口分別和一污泥干化池連接。

　　3.如權利要求2所述的一種污水處理裝置，其特征在于：該污泥干化池中的上清液回流 至調節池。

　　4.如權利要求1、2或3所述的一種污水處理裝置，其特征在于：導流曝氣生物過濾系統 包括一濾池，池內設有隔板，隔板將池分為內池和外池，其中，隔板的底部距池底有 一間距，使得內池和外池的底部相通。

　　5.如權利要求4所述的一種污水處理裝置，其特征在于：內池和外池的隔板區內，由下 至上設有支撐層、設于支撐層上的礫石層以及設于礫石層上的填料層。

　　6.如權利要求5所述的一種污水處理裝置，其特征在于：支撐層包括多條和水平線傾斜 設置的長條，相鄰兩根長條的端部之間彼此用磚頭間隔。

　　7.如權利要求6所述的一種污水處理裝置，其特征在于：長條和水平線之間的夾角為 40-70度。

　　8.如權利要求5所述的一種污水處理裝置，其特征在于：礫石層包括位于下方的第一礫 石層和位于上方的第二礫石層，該第一礫石層的礫石粒徑為65-80mm，該第二礫石層 的礫石粒徑為30-40mm，第一礫石層內設置曝氣系統。

　　9.如權利要求5所述的一種污水處理裝置，其特征在于：在外池的側壁上端，設有一圈 集水槽，該集水槽上設有出水口。

　　說明書

　　一種污水處理裝置

　　技術領域

　　本實用新型涉及污水處理領域，具體地涉及一種污水處理裝置。

　　背景技術

　　隨著城市化進展，集中產生的污水越來越多，需要處理的污水量也相應越來越大。 根據有關報道，中國13億人口中，有70%飲用地下水，660多個城市中有400多個城市以 地下水為飲用水源。但是全國90%的城市地下水已受到污染。而另一組數據亦表明，地下 水正面臨嚴峻挑戰。2011年，北京、上海等9個省市對轄區內的857眼監測井進行過評 價水質為I類、II類的監測井占比2%，而IV類、V類的監測井多達76.8%。

　　按污水來源分類，污水處理一般分為生產污水處理和生活污水處理。生活污水就是 日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：①漂浮和懸 浮的大小固體顆粒;②膠狀和凝膠狀擴散物;③純?nèi)芤旱取?/P>

　　污水處理裝置已有多種，但往往存在處理效率低等缺陷。

　　實用新型內容

　　本實用新型的目的在于提供一種污水處理裝置，以解決現有技術中存在的上述問題。 本實用新型主要是針對生活污水。

　　本實用新型提供的技術方案如下：

　　一種污水處理裝置，其包括一化糞池，該化糞池的出口和一格柵池的進口連接，格柵 池的出口連接調節池;調節池的出口通過提升泵連接到導流快速沉淀分離系統，導流快速 沉淀分離系統的出水口和導流曝氣生物過濾系統的進水口連接，該導流曝氣生物過濾系統 的出水口和砂濾清水池的進水口連接，砂濾清水池中的出水口和消毒池連接。

　　在本實用新型的較佳實施例中，導流曝氣生物過濾系統、導流快速沉淀分離系統以及 砂濾清水池中的污泥出口分別和一污泥干化池連接。

　　在本實用新型的較佳實施例中，該污泥干化池中的上清液回流至調節池。

　　在本實用新型的較佳實施例中，導流曝氣生物過濾系統包括一濾池，池內設有隔板， 隔板將池分為內池和外池，其中，隔板的底部距池底有一間距，使得內池和外池的底部相 通。

　　在本實用新型的較佳實施例中，內池和外池的隔板區內，由下至上設有支撐層、設于 支撐層上的礫石層以及設于礫石層上的填料層。

　　在本實用新型的較佳實施例中，支撐層包括多條和水平線傾斜設置的長條，相鄰兩根 長條的端部之間彼此用磚頭間隔。

　　在本實用新型的較佳實施例中，長條和水平線之間的夾角為40-70度。

　　在本實用新型的較佳實施例中，礫石層包括位于下方的第一礫石層和位于上方的第二 礫石層，該第一礫石層的礫石粒徑為65-80mm，該第二礫石層的礫石粒徑為30-40mm，第 一礫石層內設置曝氣系統。

　　在本實用新型的較佳實施例中，填料層內的填料為懸浮填料。

　　在本實用新型的較佳實施例中，在外池的側壁上端，設有一圈集水槽，該集水槽上設 有出水口。

　　由以上描述可知，本實用新型提供了一種生活污水處理裝置，其包括化糞池、格柵池 的進口連接，調節池導流快速沉淀分離系統和導流曝氣生物過濾系統等，化糞池可以將污 物初步發酵、殺滅其中的病原體，并將一些有機物初步分解。格柵池可以將雜物過濾。經 過調節池調節pH等條件之后，進入導流快速沉淀分離系統進行固液分離，再將液體通入 生物濾池。

　　生物濾池中，由于填料、濾料的支撐系統采用獨特形式安裝的，對系統布水、污泥沉 降、污泥回流起到充分均化的作用，增強系統整體處理效果。選用懸浮生物填料，比表面 積大，有利于生物膜的生長;曝氣時容易形成完全翻滾混合狀態，有利于生物污泥的更新 和脫落;生物膜厚度大，形成厭氧-兼氧-好氧階梯微生物處理系統，有利于進行脫氮除磷。 曝氣系統安裝于粗礫層，既可以保證有效的充氧效果，又可對填料進行充分的沖刷，保證 生物膜的新陳代謝。因此，本實用新型的處理效率高，可以節約能耗。
