申請日2014.11.07

　　公開(公告)日2015.05.27

　　IPC分類號G05B19/418

　　摘要

　　本實用新型涉及節能環保技術領域，提供了一種分散式污水處理站自動化集中管理系統，包括上位機和多個下位機，所述下位機包括共用PLC模塊的溶解氧穩定自控曝氣系統和流量可調節污水提升系統，所述PLC模塊連接有與上位機無線連接的GPRS模塊。所述上位機為計算機，作為主控端遠程電腦，接收來自GPRS模塊的數據并向其傳遞控制指令。GPRS模塊與移動通訊模塊無線連接，操作人員可采用手機可作為上位機的輔助設備，接受來自GPRS模塊的信息報警提醒。本實用新型可對分散式污水處理站各項參數進行集中監測、集中控制，現場控制遠程控制無縫切換，為管理者提供便利。

　　權利要求書

　　1.一種分散式污水處理站自動化集中管理系統，其特征在于包括上位 機和多個下位機，所述下位機包括共用PLC模塊的溶解氧穩定自控曝氣系 統和流量可調節污水提升系統，所述PLC模塊連接有與上位機無線連接的 GPRS模塊。

　　2.根據權利要求1所述的分散式污水處理站自動化集中管理系統，其 特征在于溶解氧穩定自控曝氣系統包括溶解氧檢測儀、曝氣池、PLC模塊、 變頻器、風機和曝氣盤，其中溶解氧檢測儀的檢測探頭和曝氣盤設置于曝 氣池內，溶解氧檢測儀與PLC模塊的輸入端相連接，PLC模塊的輸出端與 變頻器的輸入端相連接，變頻器的輸出端通過電纜與風機的輸入端相連接， 風機的輸出端與曝氣盤的進氣口相連接，溶解氧檢測儀連接有控制面板， 控制面板設置有自動擋和手動擋，控制面板的輸出端與變頻器的輸入端和 風機的輸入端相連接，控制面板上設置有警報指示燈。

　　3.根據權利要求2所述的分散式污水處理站自動化集中管理系統，其 特征在于流量可調節污水提升系統包括污水池、PLC模塊、污水泵，污水 池通過污水管與污水泵連接，污水管設置有數顯電磁流量計、開度閥，開 度閥、污水泵分別與PLC模塊電連接，PLC模塊與可讀取數顯電磁流量計 和控制開度閥的控制面板電連接，數顯電磁流量計與控制面板電連接。

　　4.根據權利要求3所述的分散式污水處理站自動化集中管理系統，其 特征在于GPRS模塊與移動通訊模塊無線連接。

　　5.根據權利要求4所述的分散式污水處理站自動化集中管理系統，其 特征在于上位機為計算機。

　　說明書

　　分散式污水處理站自動化集中管理系統

　　技術領域

　　本實用新型涉及節能環保技術領域，具體涉及一種分散式污水處理站 自動化集中管理系統。

　　背景技術

　　分散式生活污水處理站自動化水平僅處于城市生活污水處理自動化管 理現場控制級(PLC控制站)及就地控制級。由于資金與專業人員的不足， 現場控制級(PLC控制站)往往無法配備上位機，現場管理員無法根據儀 器檢測的參數對污水處理站的PLC程序或設備參數作出相應的調整。各個 污水處理站站點分布離散，且地處偏遠，有線通訊存在距離以及費用等相 關問題。若各個污水處理站單獨請運營公司，又造成費用、運營模式不統 一，管理不便。

　　實用新型內容

　　針對上述技術問題，本實用新型提供了一種分散式污水處理站自動化 集中管理系統，對分散式污水處理站各項參數進行集中監測、集中控制， 現場控制遠程控制無縫切換，為管理者提供便利。

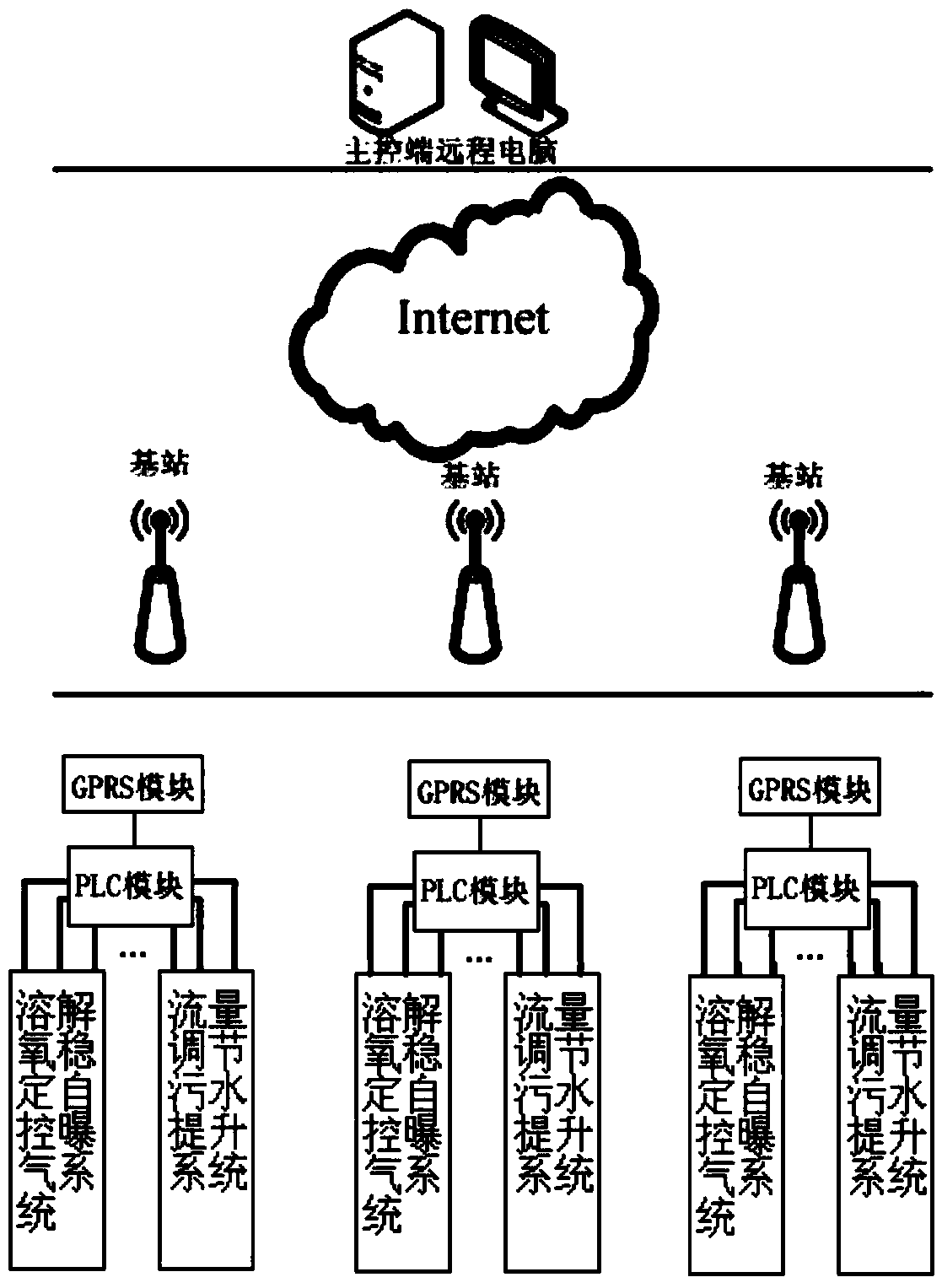

　　本實用新型提供了一種分散式污水處理站自動化集中管理系統，包括 上位機和多個下位機，所述下位機包括共用PLC模塊的溶解氧穩定自控曝 氣系統和流量可調節污水提升系統，所述PLC模塊連接有與上位機無線連 接的GPRS模塊。所述上位機為計算機，作為主控端遠程電腦，接收來自 GPRS模塊的數據并向其傳遞控制指令。GPRS模塊與移動通訊模塊無線連 接，操作人員可采用手機可作為上位機的輔助設備，接受來自GPRS模塊 的信息報警提醒。本實用新型中所述的計算機均為普通PC。溶解氧穩定自 控曝氣系統和流量可調節污水提升系統共用的PLC模塊作為下位機的控制 單元，經GPRS模塊接收并執行來自上位機的控制指令，同時將設備的運 行狀態數據傳遞至GPRS模塊并由其傳遞至上位機。

　　所述溶解氧穩定自控曝氣系統包括溶解氧檢測儀、曝氣池、PLC模塊、 變頻器、風機和曝氣盤，其中溶解氧檢測儀的檢測探頭和曝氣盤設置于曝 氣池內，溶解氧檢測儀與PLC模塊的輸入端相連接，PLC模塊的輸出端與 變頻器的輸入端相連接，變頻器的輸出端通過電纜與風機的輸入端相連接， 風機的輸出端與曝氣盤的進氣口相連接。

　　所述流量可調節污水提升系統包括污水池、PLC模塊、污水泵，污水 池通過污水管與污水泵連接，污水管設置有數顯電磁流量計、開度閥，開 度閥、污水泵分別與PLC模塊電連接，PLC模塊與可讀取數顯電磁流量計 和控制開度閥的控制面板電連接，數顯電磁流量計與控制面板電連接。

　　本實用新型提供了污水處理站自動化集中管理系統，通過GPRS模塊 連接上位機、下位機，形成自動化集中管理系統。所述上位機由用普通PC 安裝GiantView組態軟件制作監控界面，GPRS模塊使用GRM400模塊以 3G網絡進行數據傳輸，PLC模塊作為下位機的控制三元包括中央處理單元、 數字量輸入輸出模塊、模擬量輸入輸出模塊。上位機的控制單元可實時監 測多個下位機控制設備的運行情況，故障報警狀態，傳感器檢測數值，連 續數值的曲線圖以及IO通訊端口的工作情況;同時可控制下位機設備運行， 自動控制時以PLC閉環控制系統運行設備，手動控制時直接鍵入相關控制 參數，啟動運行設備。溶解氧穩定自控曝氣系統和流量可調節污水提升系 統共同使用一個PLC模塊，節約生產成本的同時利于信息的整合和傳遞。 GPRS模塊采用原裝工業級3G模塊，專門針對組態軟件OPC驅動優化設 計，永遠在線、穩定性高、抗干擾強、使用簡單。PLC模塊采用一類可編 程的存儲器，用于其內部程序存儲，執行邏輯運算，順序控制，計數，定 時與算術操作等面向用戶的指令，并通過數字量或模擬量輸入/輸出控制各 種類型的機械設備或生產過程，快捷高效。本實用新型可采用就地與遠程 兩種操作方式。其中，就地控制方式可隨時啟停系統，系統運行過程中可 手動操作改變?cè)O(shè)備運行情況，并隨時無縫切換到遠程方式;遠程控制方式 可隨時啟停系統，全自動無人值守，直接鍵入控制參數改變?cè)O(shè)備運行工況， 并能隨時無縫切換到手動方式，操作方便，安全有效。污水處理站出現故 障時，故障信號可經PLC模塊和GPRS模塊通過3G網絡發送給特定手機， 管理者無需實時監視上位機工作畫面。
