申請日2014.11.07
公開(公告)日2015.05.13
IPC分類號C02F3/30
摘要
本實用新型公開了一種防臭污水常規動力處理系統，包括罐體、布氣管、土壤層、進水管、第一隔水板、通孔、提升泵、多孔板、第二隔水板、第一彈性立體填料、第二彈性立體填料，第二彈性立體填料下部從左到右分別設置混合液回流泵及第一射流曝氣機，第一射流曝氣機的第一曝氣管垂直向上，第二射流曝氣機橫向設置在多孔板上，第二射流曝氣機的第二曝氣管水平設置，多孔板上部設有PH值傳感器，第二隔水板上連接第一出水管一端，第一出水管另一端連接沉淀布水裝置，罐體右側設置第二出水管，罐體外表面設置保溫耐腐層。本實用新型具有結構簡單、造價便宜、使用效果好、維護簡單、推廣方便、處理效率高、除臭效果好及節能環保等特點。
權利要求書
1.一種防臭污水常規動力處理系統，其特征在于：包括罐體，罐體頂部 設置若干布氣管，布氣管周邊設置土壤層，罐體左側設置進水管，進水管進 口端呈水平設置，進水管出水端呈垂直設置，進水管右側設置第一隔水板， 第一隔水板上部開設有通孔，第一隔水板與罐體左側之間底部設有提升泵， 第一隔水板右側設置多孔板，多孔板右側設置第二隔水板，第一隔水板與多 孔板之間設置第一彈性立體填料，多孔板與第二隔水板之間設置第二彈性立 體填料，第二彈性立體填料下部從左到右分別設置混合液回流泵及第一射流 曝氣機，第一射流曝氣機的第一曝氣管垂直向上，第二射流曝氣機橫向設置 在多孔板上，第二射流曝氣機的第二曝氣管水平設置，多孔板上部設有PH值 傳感器，第二隔水板上連接第一出水管一端，第一出水管另一端連接沉淀布 水裝置，罐體右側設置第二出水管，罐體外表面設置保溫耐腐層。
2.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述罐體的頂部開設若干人孔。
3.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述進水管出水端設置粗格柵，間隙距離為42mm。
4.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述第一彈性立體填料和第二彈性立體填料的高度為2020mm。
5.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述第一彈性立體填料的寬度為1510mm，第二彈性立體填料的寬度為2510mm。
6.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述多孔板的孔徑為14mm。
7.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述混合液回流泵設于第二彈性立體填料下部的中間位置，第一射流曝氣機緊 靠第二隔水板設置。
8.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述沉淀布水裝置為斜管沉底布水池。
9.根據權利要求1所述的防臭污水常規動力處理系統，其特征在于：所 述第二射流曝氣機設于多孔板的中間位置。
說明書
一種防臭污水常規動力處理系統
技術領域
本實用新型涉及生活污水處理技術，具體來說是一種防臭污水常規動力 處理系統。
背景技術
國內對農村生活污水處理技術的研究較國外發達國家晚，近年來，隨著地 方經濟實力的增強，尤其是發達省份在經濟發展到一定階段以后，逐步認識 到農村生活污水處理問題的重要性，并開始采用一些實用、合理、低能耗和 低運行費用的技術來處理污水;一些人口密集的欠發達地區也認識到，如果 不對農村生活污水采取有效處理，會觸發農村醫療和經濟建設等方面的系列 問題，甚至造成傳染病的產生與擴散，因此，國內一些地區對農村污水的處 理技術方法進行了實踐探索，并取得了一定的效果。
我國農村生活污水主要具有以下特點：
(1)分布面廣、分散。村莊分散的地理分布特征造成污水分散，難于收集。
(2)來源多。除了來自人糞便、廚房產生的污水外，還有家庭清潔、生活 垃圾堆放滲濾而產生的污水。例如，太湖洗衣廢水占生活污水的21.6%，巢湖、 滇池大約為17.9%。
(3)增長快。隨著農民生活水平的提高以及農村生活方式的改變，生活污 水的產生量也隨之增長。
(4)處理率低。以浙江省麗水市的農村污染情況為例，每年全市農村人糞 尿產生總量約180萬噸，經化糞池處理的量約為23.03萬噸，處理率僅為 12.9%。
結合現有技術中的結構，存在以下技術問題：
(1)、處理效果不佳;
(2)、速度不夠快;
(3)、推廣較為困難;
(4)、曝氣不均勻;
(5)、臭氣不容易解決。
實用新型內容
本實用新型的目的在于克服以上現有技術存在的不足，提供了一種結構 簡單、造價便宜、使用效果好、維護簡單、曝氣均勻、處理效率高及節能環 保的防臭污水常規動力處理系統。

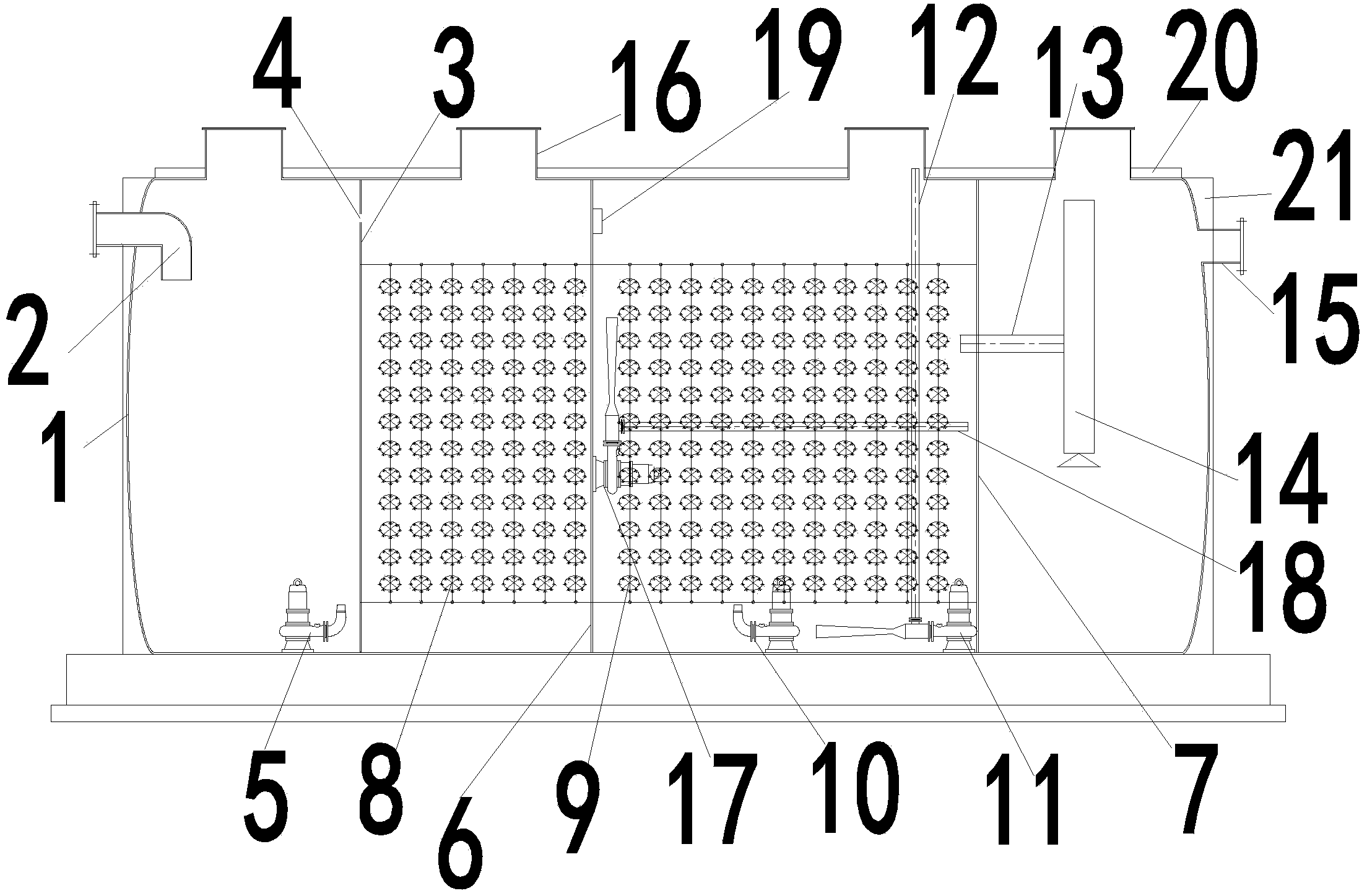

為了達到上述目的，本實用新型采用以下技術方案：一種防臭污水常規 動力處理系統，包括罐體，罐體頂部設置若干布氣管，布氣管周邊設置土壤 層，罐體左側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂直 設置，進水管右側設置第一隔水板，第一隔水板上部開設有通孔，第一隔水 板與罐體左側之間底部設有提升泵，第一隔水板右側設置多孔板，多孔板右 側設置第二隔水板，第一隔水板與多孔板之間設置第一彈性立體填料，多孔 板與第二隔水板之間設置第二彈性立體填料，第二彈性立體填料下部從左到 右分別設置混合液回流泵及第一射流曝氣機，第一射流曝氣機的第一曝氣管 垂直向上，第二射流曝氣機橫向設置在多孔板上，第二射流曝氣機的第二曝 氣管水平設置，多孔板上部設有PH值傳感器，第二隔水板上連接第一出水管 一端，第一出水管另一端連接沉淀布水裝置，罐體右側設置第二出水管，罐 體外表面設置保溫耐腐層。
所述罐體的頂部開設若干人孔。
所述進水管出水端設置粗格柵，間隙距離為42mm。
所述第一彈性立體填料和第二彈性立體填料的高度為2020mm。
所述第一彈性立體填料的寬度為1510mm，第二彈性立體填料的寬度為 2510mm。
所述多孔板的孔徑為14mm。
所述混合液回流泵設于第二彈性立體填料下部的中間位置，第一射流曝 氣機緊靠第二隔水板設置。
所述沉淀布水裝置為斜管沉底布水池。
所述第二射流曝氣機設于多孔板的中間位置。
本實用新型相對于現有技術，具有如下的優點及效果：
1、本實用新型包括罐體，罐體頂部設置若干布氣管，布氣管周邊設置土 壤層，罐體左側設置進水管，進水管進口端呈水平設置，進水管出水端呈垂 直設置，進水管右側設置第一隔水板，第一隔水板上部開設有通孔，第一隔 水板與罐體左側之間底部設有提升泵，第一隔水板右側設置多孔板，多孔板 右側設置第二隔水板，第一隔水板與多孔板之間設置第一彈性立體填料，多 孔板與第二隔水板之間設置第二彈性立體填料，第二彈性立體填料下部從左 到右分別設置混合液回流泵及第一射流曝氣機，第一射流曝氣機的第一曝氣 管垂直向上，第二射流曝氣機橫向設置在多孔板上，第二射流曝氣機的第二 曝氣管水平設置，多孔板上部設有PH值傳感器，第二隔水板上連接第一出水 管一端，第一出水管另一端連接沉淀布水裝置，罐體右側設置第二出水管， 罐體外表面設置保溫耐腐層，具有結構簡單、造價便宜、使用效果好、維護 簡單、曝氣均勻、處理效率高、防止臭氣外溢及節能環保等特點。
2、本實用新型中的罐體頂部設置若干布氣管，布氣管周邊設置土壤層， 當惡臭成份通過土壤層溶解于土壤所含的水份中，進而由于土壤的表面吸附 作用及化學反應轉入土壤，最終被其中的微生物分解而達到脫臭目的，此種 土壤為普通土壤加上活性炭及生物除臭劑。
3、本實用新型中的罐體的頂部開設若干人孔，可以方便檢測和維修，提 高使用效率。
4、本實用新型中的進水管出水端設置粗格柵，間隙距離為42mm，可以 進行粗過濾，去除一些大的雜質。
5、本實用新型中的第一彈性立體填料和第二彈性立體填料的高度為 2020mm，第一彈性立體填料的寬度為1510mm，第二彈性立體填料的寬度為 2510mm;填料上均有微生物層，可以生成大量微生物，從而有效降解有機物 濃度，凈化水質，經實驗證明通過此種方法可使水質凈化率大大提高，另外 還可以節約生產成本，生產工藝可操作性強等意想不到的效果。
6、本實用新型中的混合液回流泵及射流曝氣機的設置，回流泵可以進一 步提高處理水質，射流曝氣機則可大大提高污水中的含氧量，混合液回流泵 與射流曝氣機之間的距離為900mm(最近的距離)，這個距離可以保證其使用 效果達到最佳。
7、本實用新型中的沉淀布水裝置為斜管沉底布水池，結構簡單，使用效 果好，便于推廣。
8、本實用新型中的PH值傳感器可以監控罐體內的PH值，使罐體內的 生物消耗達到最好的狀態，有利于污水的處理。
9、本實用新型中的第一射流曝氣機和第二射流曝氣機;讓水平及垂直方 向都進行曝氣，使用效果好，污水處理能力及效果大大提升。
