申請日2013.11.28
公開(公告)日2014.05.21
IPC分類號C02F9/14
摘要

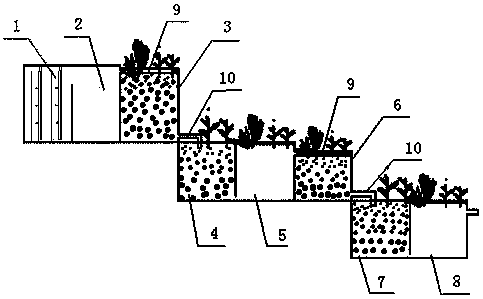

本實用新型公開了一種處理含鉻廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后調節池(2)依次與一級垂直流人工濕地(3)、一級水平潛流人工濕地(4)、一級表面流人工濕地(5)和二級垂直流人工濕地(6)、二級水平潛流人工濕地(7)和二級表面流人工濕地(8)相連通，各人工濕地中均種植凈化植物。
權利要求書
1.一種處理含鉻廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后調節池(2)依次與一級垂直流人工濕地(3)、一級水平潛流人工濕地(4)、一級表面流人工濕地(5)和二級垂直流人工濕地(6)、二級水平潛流人工濕地(7)和二級表面流人工濕地(8)相連通，各人工濕地中均種植凈化植物。
2.根據權利要求1所述的一種處理含鉻廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)包含20㎜的粗格柵和5㎜的細格柵。
3.根據權利要求1所述的一種處理含鉻廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地(3)和二級垂直流人工濕地(6)均通過布水管(9)與上一級池子連通。
4.根據權利要求1所述的一種處理含鉻廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地(3)中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
5.根據權利要求1所述的一種處理含鉻廢水的復合流人工濕地結構，其特征在于：一級水平潛流人工濕地(4)、二級水平潛流人工濕地(7)和二級垂直流人工濕地(6)中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
6.根據權利要求1所述的一種處理含鉻廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地(3)和二級垂直流人工濕地(6)中的凈化植物為鳳眼蓮、稗草、茅稗或再力花。
7.根據權利要求1所述的一種處理含鉻廢水的復合流人工濕地結構，其特征在于：一級水平潛流人工濕地(4)和二級水平潛流人工濕地(7)中的凈化植物為黃菖蒲、蘆葦、千屈菜或美人蕉。
8.根據權利要求1所述的一種處理含鉻廢水的復合流人工濕地結構，其特征在于：一級表面流人工濕地(5)和二級表面流人工濕地(8)的凈化植物為大型藻類。
說明書
一種處理含鉻廢水的復合流人工濕地結構
技術領域
本實用新型涉及一種人工濕地結構，特別涉及一種復合流人工濕地結構。
背景技術
電鍍廢水在工業廢水中所占的比重較小，但因電鍍生產污染物排放量大、廢水成分復雜，尤其是重金屬廢水是電鍍業中潛在危害極大的廢水類別。因此，電鍍廢水的治理一直以來都是一個不可忽視的問題。位于金華市蘇孟鄉的金華清湖電鍍廠近年來由于廢水排放量增加，導致經化學沉淀處理后的電鍍廢水中重金屬濃度仍嚴重超標，遠遠達不到國家規定的《污水綜合排放標準》(GB8978一1996)，對周邊居民生活環境污染極其嚴重。
發明內容
本實用新型要解決的技術問題是：提供一種能處理含鉻廢水的復合流人工濕地結構，以解決電鍍含鉻廢水對環境的污染的問題。
本實用新型的技術方案是：一種處理含鉻廢水的復合流人工濕地結構，人工格柵池一端與進水管連通，另一端與調節池連通，后調節池依次與一級垂直流人工濕地、一級水平潛流人工濕地、一級表面流人工濕地和二級垂直流人工濕地、二級水平潛流人工濕地和二級表面流人工濕地相連通，各人工濕地中均種植凈化植物。
人工格柵池包含20㎜的粗格柵和5㎜的細格柵。
調節池中添加fenton試劑。
一級垂直流人工濕地和二級垂直流人工濕地均通過布水管與上一級池子連通。
一級垂直流人工濕地中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
一級水平潛流人工濕地、二級水平潛流人工濕地和二級垂直流人工濕地中由下至上依次添加礫石層、粗砂層和細沙層，其中細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
一級垂直流人工濕地和二級垂直流人工濕地中的凈化植物為鳳眼蓮、稗草、茅稗或再力花。
一級水平潛流人工濕地和二級水平潛流人工濕地中的凈化植物為黃菖蒲、蘆葦、千屈菜或美人蕉。
一級表面流人工濕地和二級表面流人工濕地的凈化植物為大型藻類。
本實用新型的有益效果：通過植物組合系統能綜合去除重金屬鉻方面更優于其他單一植物系統，可以高效地富集鉻。當使用多種植物組合時有利于植物之間取長補短，保持較為穩定的高效地凈化含鉻廢水，此種人工濕地結構對鉻的去除率可達到85%以上。
