公開(公告)日2015.01.14
IPC分類號C02F3/34; C02F3/30
摘要
本發明涉及一種序批式實時控制污水處理裝置，主要包括：進水泵、生物選擇池、序批式污水處理池、藥劑添加裝置、加藥泵、潷水器、鼓風機、污泥濃度計、超聲波液位計、PH儀、DO儀、ORP儀、氨氮在線監測儀、DA/AD數據轉換器、PLC控制柜、遠程控制計算機;所述進水泵依次連接生物選擇池、序批式污水處理池;所述序批式污水處理池內設置有污泥濃度計、超聲波液位計，并在池側壁設置有PH儀、DO儀、ORP儀及氨氮在線監測儀，儀表均通過電纜線連接DA/AD數據轉換器，PLC控制柜通過以太網與遠程控制計算機連接。根據儀表檢測數據的特征點來判斷反應完成時間，采用實時控制有效防止曝氣不足，或曝氣時間就會過長引起污泥膨脹以及浪費電能。
權利要求書

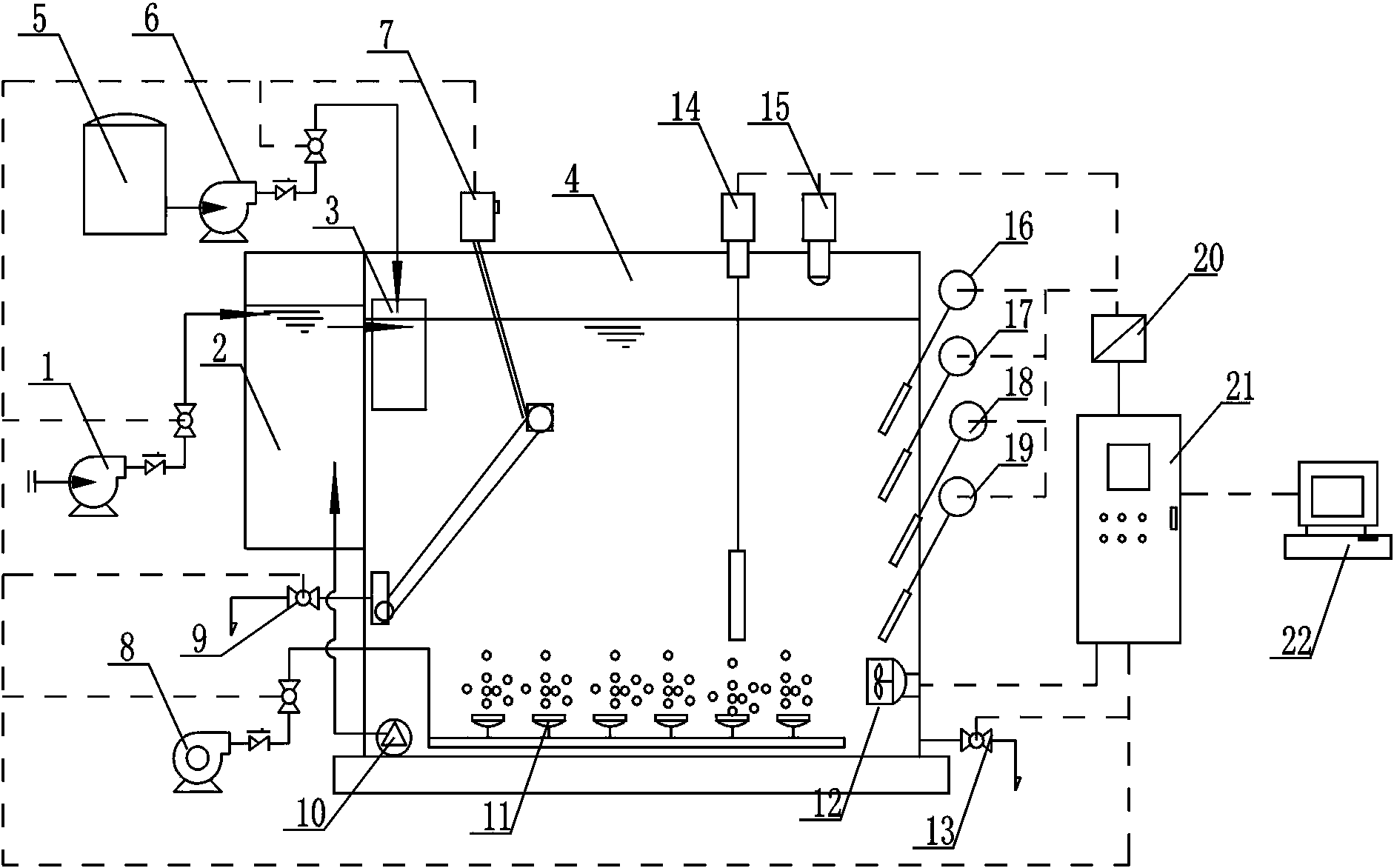

1.一種序批式實時控制污水處理裝置，主要包括：進水泵(1)、生物選擇池(2)、序批式污水處理池(4)、藥劑添加裝置(5)、加藥泵(6)、潷水器(7)、鼓風機(8)、污泥濃度計(14)、超聲波液位計(15)、PH儀(16)、DO儀(17)、ORP儀(18)、氨氮在線監測儀(19)、DA/AD數據轉換器(20)、PLC控制柜(21)、遠程控制計算機(22);其特征在于：所述進水泵(1)依次連接生物選擇池(2)、序批式污水處理池(4)，在生物選擇池(2)進入序批式污水處理池(4)的進水口設置有加藥混合器(3);所述序批式污水處理池(4)內設置有污泥濃度計(14)、超聲波液位計(15)，并在序批式污水處理池(4)的側壁設置有PH儀(16)、DO儀(17)、ORP儀(18)及氨氮在線監測儀(19)，序批式污水處理池(4)內的儀表均通過電纜線連接DA/AD數據轉換器(20)，DA/AD數據轉換器(20)通過電纜線與PLC控制柜(21)連接，PLC控制柜(21)通過以太網與遠程控制計算機(22)連接;所述序批式污水處理池(4)的底部側壁設置有潛水?dāng)嚢铏C(jī)(12)。
2.根據權利要求1所述的一種序批式實時控制污水處理裝置，其特征在于：所述序批式污水處理池(4)的底部設置有回流泵(10)，且回流泵(10)通過管道與生物選擇池(2)連接。
3.根據權利要求1所述的一種序批式實時控制污水處理裝置，其特征在于： 所述序批式污水處理池(4)內設置有潷水器(7)，潷水器(7)出水管與排放閥(9)連接。
4.根據權利要求1所述的一種序批式實時控制污水處理裝置，其特征在于：所述藥劑添加裝置(5)通過管道依次連接加藥泵(6)及加藥混合器(3)。
說明書
一種序批式實時控制污水處理裝置
技術領域
本發明涉及一種序批式實時控制污水處理裝置，屬于污水處理技術領域。
背景技術
污水處理序批式活性污泥法簡稱SBR，SBR工藝是一種按間歇曝氣方式來運行的活性污泥污水處理技術，主要特征是在運行上的有序和間歇操作，SBR技術的核心是SBR反應池，SBR池集均化、初沉、生物降解、二沉等功能于一體，在同一反應池中，按時間順序由進水、曝氣、沉淀、排水和待機五個工序組成。現有常規技術對每個工序設定了一定的時間，應用計時器控制，但是污水的進水濃度是不斷變化的，如果污水濃度較低，曝氣時間就會過長，SVI值升高，將引起污泥膨脹以及浪費電能，另外如果污水濃度過高，曝氣時間就會不足，處理污水不達標。因此，對序批式活性污泥法的污水處理進行實時控制是有必要的。
發明內容
本發明的目的在于提供一種序批式實時控制污水處理裝置，根據儀表檢測數據的特征點來判斷反應完成時間，采用實時控制有效防止曝氣不足，或曝氣時間就會過長引起污泥膨脹以及浪費電能。
本發明通過下述技術方案實現： 一種序批式實時控制污水處理裝置，主要包括：進水泵、生物選擇池、序批式污水處理池、藥劑添加裝置、加藥泵、潷水器、鼓風機、污泥濃度計、超聲波液位計、PH儀、DO儀、ORP儀、氨氮在線監測儀、DA/AD數據轉換器、PLC控制柜、遠程控制計算機;其特征在于：所述進水泵依次連接生物選擇池、序批式污水處理池，在生物選擇池進入序批式污水處理池的進水口設置有加藥混合器;所述序批式污水處理池內設置有污泥濃度計、超聲波液位計，并在序批式污水處理池的側壁設置有PH儀、DO儀、ORP儀及氨氮在線監測儀，序批式污水處理池內的儀表均通過電纜線連接DA/AD數據轉換器，DA/AD數據轉換器通過電纜線與PLC控制柜連接，PLC控制柜通過以太網與遠程控制計算機連接;所述序批式污水處理池的底部側壁設置有潛水?dāng)嚢铏C(jī)。
所述序批式污水處理池的底部設置有回流泵，且回流泵通過管道與生物選擇池連接�；亓鞅脤⑿蚺轿鬯幚沓氐牡撞课勰喑槿肷镞x擇池中，在生物選擇池中較快適應的優勢菌生長較快，污水進入序批式污水處理池。
所述序批式污水處理池內設置有潷水器，潷水器出水管與排放閥連接。潷水器啟停根據PLC控制柜控制，排放閥控制排水的開關。
進一步的，所述藥劑添加裝置通過管道依次連接加藥泵及加藥混合器。藥劑添加裝置可以添加系統反應需要的碳源、營養物等藥劑。
本發明的工作原理：經過預處理的污水通過進水泵泵入生物選擇池中，在生物選擇池中較快適應的優勢菌生長較快，污水進入序批式污水處理池中，按先后順序由進水、曝氣、沉淀、排水和待機五個工序，當進入達到設定的液位，超聲波液位計檢測液位，PLC控制柜控制進水泵停止，啟動潛水?dāng)嚢铏C(jī)對序批式污水處理池進行混合攪拌，啟動鼓風機曝氣，PH儀、DO儀、ORP儀、氨氮在線監測儀檢測數據，并通過DA/AD數據轉換器傳輸給PLC控制柜、遠程控制計算機，根據編程軟件及設定的各參數指令，控制鼓風機開啟，不同傳統意義上的時間控制，引入儀器取得實時數據對序批式污水處理池進行實時控制，根據PH儀、DO儀、ORP儀、氨氮在線監測儀檢測數據的特征點來判斷反應完成時間。污水不斷曝氣后，有機污染物被微生物不斷地氧化降解，當有機污染物(COD)降至難降解部分時，DO、ORP突然大幅上升，而后，自養菌開始進行硝化反應，反應過程出現DO、ORP不段上升直到硝化結束，如果繼續曝氣，DO將維持在高值基本不變，此時停止鼓風機曝氣，結束曝氣后，啟動潛水?dāng)嚢铏C(jī)攪拌一定時間，進行攪拌，系統進入反硝化階段，ORP不段下降，當反硝化結束時，ORP數據出現拐點，污水進入?yún)捬醴磻?yīng)階段。氨氮在線監測儀檢測數據同樣可以作為控制參考。厭氧反應階段后進行沉淀工序，污泥濃度計檢測污泥濃度和污泥層液位，然后啟動潷水器進行排水操作，排水操作后系統進入待機狀態，然后進行下一個循環周期。
本發明的有益效果：根據編程軟件及設定的各參數指令，控制鼓風機開啟，不同傳統意義上的時間控制，引入儀器取得實時數據對序批式污水處理池進行實時控制，根據PH儀、DO儀、ORP儀、氨氮在線監測儀檢測數據的特征點來判斷反應完成時間，采用實時控制有效防止曝氣不足影響水質，或曝氣時間就會過長，SVI值升高，將引起污泥膨脹以及浪費電能。
