申請日2013.09.23

　　公開(公告)日2015.03.25

　　IPC分類號C02F11/12; B01D25/34

　　摘要

　　本發明涉及一種污泥壓濾機泥餅截?cái)嘌b置，其機架在兩側相對軌道上跨置多個受控朝前位移重疊的板框，各板框兩端分別設有凹狀濾室及其表面濾布，以擠壓污泥漿脫水;截?cái)嘌b置包括有一切桿橫向延伸于板框位移路徑的下方，在切桿的一端或兩個相對端朝上延伸設有連接部，以固定于相對拉送機構及其夾具，通過兩夾具共同朝后逐一拉開板框，從而自每兩個板框之間往下卸落已脫水的泥餅，利用截?cái)嘌b置及切桿與相對夾具同步縱向往復位移，而能夠自動確實截?cái)嗄囡�，并且斷裂狀泥餅全部掉落于輸送帶上，可避免各板框彼此間并靠后夾住泥塊渣，以確保污泥壓濾脫水效果，增進使用功效。

　　權利要求書

　　1.一種污泥壓濾機泥餅截?cái)嘌b置，其機架在兩側相對軌道上跨置 多個受控朝前位移重疊的板框，各板框兩端分別設有凹狀濾室及其表 面濾布，以擠壓污泥漿脫水，在兩個軌道側面各設有拉送機構帶動夾 具往復位移，通過兩個夾具共同朝后逐一拉開板框，以自每兩個板框 之間往下卸落已脫水的泥餅，使泥餅掉落于輸送帶上，其特征在于， 所述污泥壓濾機泥餅截?cái)嘌b置包括有一切桿，該切桿橫向延伸于板框 位移路徑的下方，以及相隔位于板框與輸送帶之間，在切桿的一端朝 上延伸設有連接部，以固定于相對拉送機構，使切桿與相對夾具同步 縱向往復位移。

　　2.根據權利要求1項所述的污泥壓濾機泥餅截?cái)嘌b置，其中所述 切桿一端的連接部固定于相對拉送機構的夾具。

　　3.根據權利要求1項所述的污泥壓濾機泥餅截?cái)嘌b置，其中所述 切桿具有兩個相對端，以各自朝上延伸設有連接部，兩個連接部分別 固定于兩個相對拉送機構，使切桿與相對夾具同步縱向往復位移。

　　4.根據權利要求3項所述的污泥壓濾機泥餅截?cái)嘌b置，其中所述 切桿的兩個連接部分別固定于兩個拉送機構的相對夾具。

　　5.根據權利要求1至4項中任一項所述的污泥壓濾機泥餅截?cái)嘌b 置，其中所述拉送機構包括有兩個相隔鏈輪之間共同連接帶動一鏈條， 該夾具連接于鏈條上。

　　6.根據權利要求5項所述的污泥壓濾機泥餅截?cái)嘌b置，其中所述 切桿的前緣設有切刃。

　　7.根據權利要求5項所述的污泥壓濾機泥餅截?cái)嘌b置，其中所述 切桿的前緣設有朝前突出的尖刀。

　　8.根據權利要求5項所述的污泥壓濾機泥餅截?cái)嘌b置，其中所述 切桿一端與其連接部彼此設有多個相對孔，以及鎖接多個對應螺栓固 定。

　　說明書

　　污泥壓濾機泥餅截?cái)嘌b置

　　技術領域

　　本發明涉及一種污泥壓濾機泥餅截?cái)嘌b置，尤其涉及一種針對板 框式污泥壓濾機泥餅卸料使用的截?cái)嘌b置。

　　背景技術

　　公知板框式污泥壓濾機如圖1所示，為在機架9兩側軌道上跨置 多個活動重疊并靠的板框91，并且配合固定端座92與活動端座93強 制定位。而板框91兩側濾室各設有與其污泥口95相通的濾布94，以 及其角落位置的排水孔96，供連通固定端座92的污泥漿管路951與排 污水管路961。

　　在全部板框91朝右位移重疊并靠壓濾污泥漿時，利用泵持續饋送 及擠壓污泥漿，使污水經由排水孔96往外排出，而污泥則被濾布94 包在濾室內部擠壓脫水成餅狀。即如圖2所示，污泥壓濾機以拉送機 構97帶動夾具971朝左逐一夾拉打開板框91，使已脫水的泥餅99往 下卸落于輸送帶98上。

　　但是上述壓濾脫水過程中，泥餅99受到強力擠壓而成為實心體， 因此泥餅99掉落后不易自行破裂，而會立置于輸送帶98上及板框91 之間，以致板框91在朝左位移并靠之間夾住泥餅99部份泥塊渣，造 成各板框91彼此間無法緊密閉合，而影響污泥壓濾作業的壓濾脫水效 果。因此要如何解決上述現有污泥壓濾脫水后造成泥餅99卡滯的缺陷 與不足，即為本領域技術人員所極欲研發的課題所在。

　　發明內容

　　本發明的主要目的以及使用功效在于，污泥壓濾機利用拉送機構 同步帶動切桿，能夠自動確實截?cái)嗄囡灒�并且斷裂狀泥餅全部掉落�?輸送帶上，可避免各板框彼此間并靠后夾住泥塊渣，以確保污泥壓濾 脫水效果，增進使用功效，并且截?cái)嘌b置操作簡易方便，更經久而用。

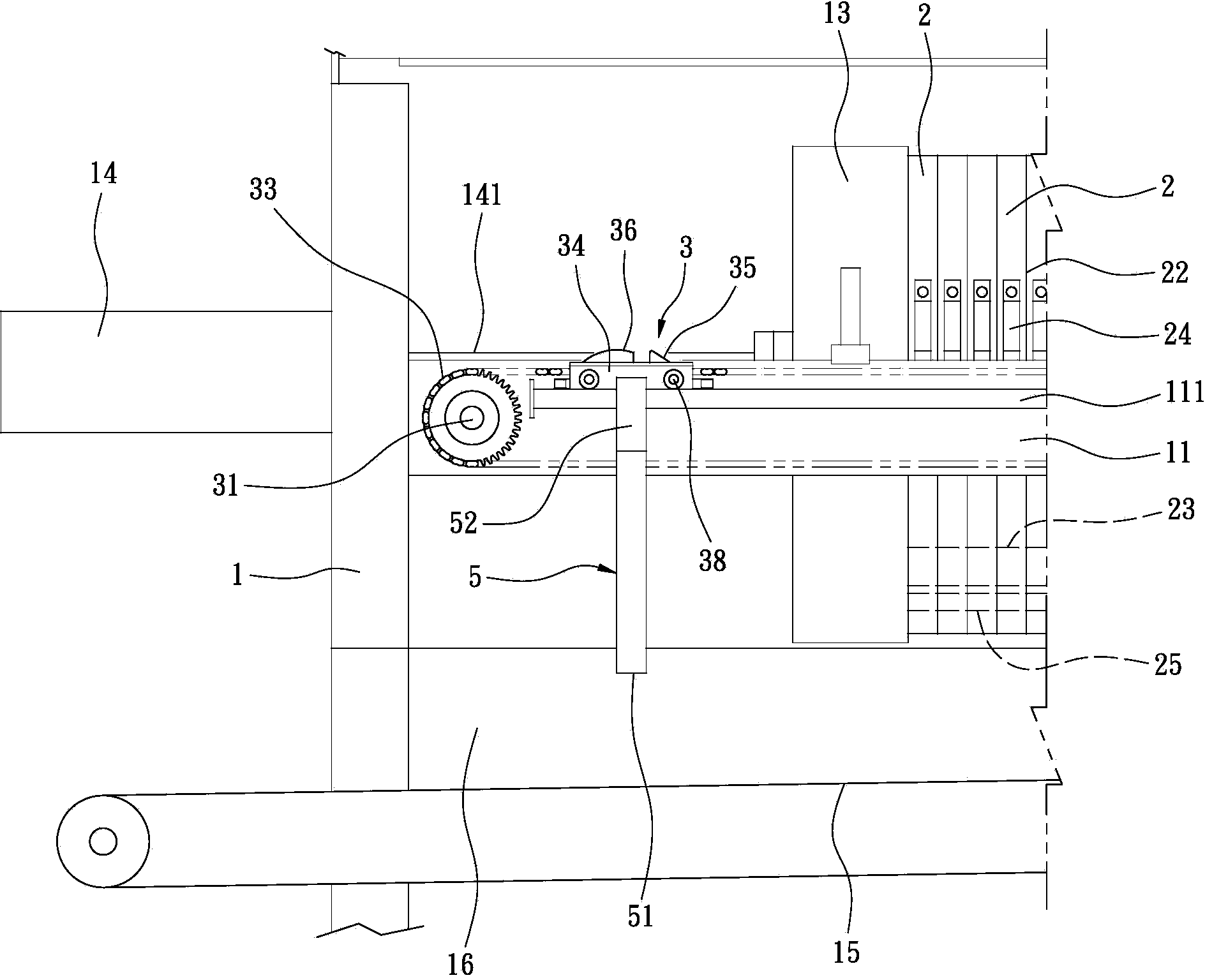

　　為達上述目的，本發明提供一種污泥壓濾機泥餅截?cái)嘌b置，其機 架在兩側相對軌道上跨置多個受控朝前位移重疊的板框，各板框兩端 分別設有凹狀濾室及其表面濾布，以擠壓污泥漿脫水，在兩個軌道側 面各設有拉送機構帶動夾具往復位移，通過兩個夾具共同朝后逐一拉 開板框，以自每兩個板框之間往下卸落已脫水的泥餅，使泥餅掉落于 輸送帶上;所述污泥壓濾機泥餅截?cái)嘌b置包括有一切桿，該切桿橫向 延伸于板框位移路徑的下方，以及相隔位于板框與輸送帶之間，在切 桿的一端朝上延伸設有連接部，以固定于相對拉送機構，使切桿與相 對夾具同步縱向往復位移。在較佳實施例中，所述切桿具有兩個相對 端，以各自朝上延伸設有連接部，兩個連接部分別固定于兩個相對拉 送機構，使切桿與相對夾具同步縱向往復位移。

　　進一步地，所述切桿一端或兩相對端的連接部固定于相對拉送機 構的夾具。

　　在較佳實施例中，所述拉送機構包括有兩個相隔鏈輪之間共同連 接帶動一鏈條，該夾具連接于鏈條上。

　　進一步地，該切桿的前緣設有刀刃或設有朝前突出的尖刀。

　　在較佳實施例中，所述切桿一端與其連接部彼此設有多個相對孔， 以及鎖接多個對應螺栓固定。
