申請日2014.10.28

　　公開(公告)日2015.01.21

　　IPC分類號C02F9/14

　　摘要

　　一種生活廢水處理裝置，包括污水匯集管、除渣池、沉砂池、厭氧池、氧化溝、二沉池、接觸消毒池、脫氯池、污泥儲存池、濃縮池、萃取池、干燥粉碎機。除渣池與污水匯集管連通，沉砂池與除渣池連通，厭氧池與沉砂池連通，氧化溝與厭氧池連通，二沉池與氧化溝連通，接觸消毒池與二沉池連通，脫氯池與接觸消毒池連通，污泥儲存池與二沉池、氧化溝及厭氧池連通，濃縮池與污泥儲存池連通，萃取池與濃縮池連通，干燥粉碎機與萃取池連通。上述生活廢水處理裝置，既能有效降低生活廢水的COD及BOD，同時能夠脫去底泥中的重金屬，將其農業化利用，減少二次環境污染，提高資源利用率。此外，還提供一種生活廢水處理方法。

　　權利要求書

　　1.一種生活廢水處理裝置，其特征在于，包括污水匯集管、除渣池、沉砂 池、厭氧池、氧化溝、二沉池、接觸消毒池、脫氯池，污泥儲存池、濃縮池、 萃取池、干燥粉碎機;

　　所述除渣池與所述污水匯集管連通，所述沉砂池與所述除渣池連通，所述 厭氧池與所述沉砂池連通，所述氧化溝與所述厭氧池連通，所述二沉池與所述 氧化溝連通，所述接觸消毒池與所述二沉池連通，所述脫氯池與所述接觸消毒 池連通，所述污泥儲存池與所述二沉池、所述氧化溝及所述厭氧池連通，所述 濃縮池與所述污泥儲存池連通，所述萃取池與所述濃縮池連通，所述干燥粉碎 機與所述萃取池連通。

　　2.根據權利要求1所述的生活廢水處理裝置，其特征在于，除渣池內設有 中格柵和細格柵。

　　3.根據權利要求2所述的生活廢水處理裝置，其特征在于，所述中格柵的 柵條間隙為20mm。

　　4.根據權利要求2所述的生活廢水處理裝置，其特征在于，所述中格柵與 水平面的安裝角度為75度。

　　5.根據權利要求1所述的生活廢水處理裝置，其特征在于，所述氧化溝為 卡魯塞爾氧化溝。

　　6.根據權利要求1所述的生活廢水處理裝置，其特征在于，所述沉砂池為 旋流沉砂池。

　　7.根據權利要求1所述的生活廢水處理裝置，其特征在于，所述濃縮機為 氣浮濃縮機。

　　8.根據權利要求1所述的生活廢水處理裝置，其特征在于，所述厭氧池為 升流式厭氧濾池。

　　9.根據權利要求1所述的生活廢水處理裝置，其特征在于，所述萃取池內 設有攪拌裝置。

　　10.一種生活廢水處理方法，其特征在于，包括如下步驟：

　　將生活廢水除渣，除泥沙，得到第一預處理生活廢水;

　　將所述第一預處理生活廢水通過厭氧處理，得到第二預處理生活廢水及第 一預處理底泥;

　　將所述第二預處理生活廢水通過氧化溝，得到第三預處理生活廢水及第二 預處理底泥;

　　將所述第三預處理生活廢水進行沉淀處理，得到第四預處理生活廢水和第 三預處理底泥;

　　將所述第四預處理生活廢水進行二氧化氯消毒殺菌，脫氯處理，排出;

　　將所述第一預處理底泥、所述第二預處理底泥及所述第三預處理底泥進行 濃縮脫水處理，得到第四預處理底泥;

　　將所述第四預處理底泥進行重金屬脫去處理，干燥粉碎后，得到農業用底 泥。

　　說明書

　　生活廢水處理裝置以及處理方法

　　技術領域

　　本發明涉及污水處理領域，特別是涉及一種生活廢水處理裝置以及生活廢 水處理方法。

　　背景技術

　　人類生活過程中產生的污水，是水體的主要污染源之一，其主要包括糞便 和洗滌污水等。城市每人每日排出的生活污水量為150L～400L，其量與生活水 平有密切關系。生活污水中含有大量有機物，如纖維素、淀粉、糖類和脂肪蛋 白質等;也常含有病原菌、病毒和寄生蟲卵;無機鹽類的氯化物、硫酸鹽、磷 酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂、及少量的重金屬等。

　　針對上述問題，目前大部分城市都設有污水處理點對這些生活污水進行處 理后再排放至外界，以保護生態環境。城市居民的生活污水通過管道進入生活 污水處理廠，經過充氧、攪拌、發酵、沉淀等過程，將污水變成干凈、無污染 的水，保護了河道和城市水源，保護了環境。

　　然而，處理生活污水的過程中由于沉淀以及化學反應等原因，會產生大量 的固體雜質，這些固體雜質會沉淀下來，進而產生了大量的污泥。污泥中含有 大量的有機質和氮磷鉀元素，COD值偏高，遠遠無法達到國家排放標準。城市 生活污水處理廠自設立以來，人們一直都在努力研究如何利用生活污水處理污 泥，特別是人們期望用生活污水處理污泥制造農業生產使用的肥料。但剩余污 泥通常含有大量的有毒有害物質，如寄生蟲卵、病原微生物、重金屬，以及未 穩定化的有機物，如果不妥善處理與處置，將這些污泥直接施加至作物中，會 對環境造成直接或潛在的污染。

　　例如，中國專利201310654721.X公開了一種污水處理的工藝方法，其具體 公開了一種污水處理的工藝方法，取水樣1000mL，加入石灰乳液攪拌，再加入 混凝劑攪拌，然后加入PAM溶液攪拌后沉降分離，取上清液900mL，經KMn04 氧化后，再加藥混凝，取上清液進行過濾、活性碳吸附。本發明工藝簡單，設 備占地面積小，與目前國內其它污水處理方法相比較經濟合理。

　　例如，中國專利201210489896.5公開了一種一種污水處理方法，其具體公 開了環境保護技術領域，具體的說是一種污水處理方法，具體步驟為：將污水 輸入至機械格柵，通過機械格柵的污水進入集水調節池，再將集水調節池中的 污水輸入至污水冷卻塔，經過冷卻塔冷卻的污水輸入至混凝沉淀池，經過混凝 沉淀的污水進入至CASS池，經過CASS池處理的污水經過生物過濾池，最終 得到處理完成的水。本發明的優點在于所述的污水處理方法對沖擊負荷適應能 力強，不易發生污泥膨脹，占地面積小，管理簡便。

　　然而，上述公開的專利依然無法同時有效去除生活廢水中的有機物以及污 水處理過程中污泥資源化利用的問題。

　　發明內容

　　基于此，有必要提供一種可以有效地降低生活廢水的COD以及將污泥資源 化利用的生活廢水處理裝置以及處理方法。

　　一種生活廢水處理裝置，包括污水匯集管、除渣池、沉砂池、厭氧池、氧 化溝、二沉池、接觸消毒池、脫氯池，污泥儲存池、濃縮池、萃取池、干燥粉 碎機;

　　所述除渣池與所述污水匯集管連通，所述沉砂池與所述除渣池連通，所述 厭氧池與所述沉砂池連通，所述氧化溝與所述厭氧池連通，所述二沉池與所述 氧化溝連通，所述接觸消毒池與所述二沉池連通，所述脫氯池與所述接觸消毒 池連通，所述污泥儲存池與所述二沉池、所述氧化溝及所述厭氧池連通，所述 濃縮池與所述污泥儲存池連通，所述萃取池與所述濃縮池連通，所述干燥粉碎 機與所述萃取池連通。

　　在其中一個實施例中，除渣池內設有中格柵和細格柵。

　　在其中一個實施例中，所述中格柵的柵條間隙為20mm。

　　在其中一個實施例中，所述中格柵與水平面的安裝角度為75度。

　　在其中一個實施例中，所述氧化溝為卡魯塞爾氧化溝。

　　在其中一個實施例中，所述沉砂池為旋流沉砂池。

　　在其中一個實施例中，所述濃縮機為氣浮濃縮機。

　　在其中一個實施例中，所述厭氧池為升流式厭氧濾池。

　　在其中一個實施例中，所述萃取池內設有攪拌裝置。

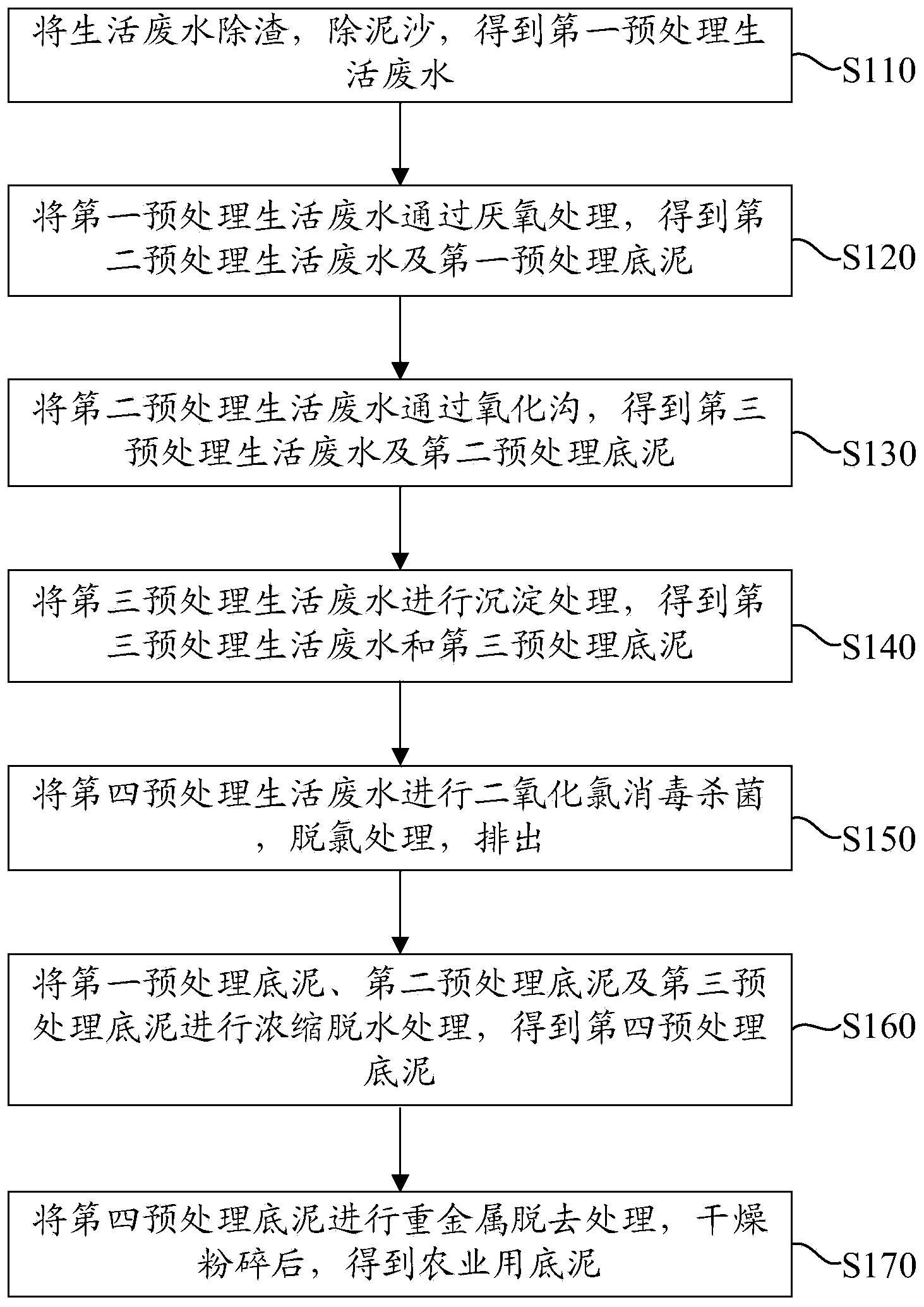

　　一種生活廢水處理方法，包括如下步驟：

　　將生活廢水除渣，除泥沙，得到第一預處理生活廢水;

　　將所述第一預處理生活廢水通過厭氧處理，得到第二預處理生活廢水及第 一預處理底泥;

　　將所述第二預處理生活廢水通過氧化溝，得到第三預處理生活廢水及第二 預處理底泥;

　　將所述第三預處理生活廢水進行沉淀處理，得到第四預處理生活廢水和第 三預處理底泥;

　　將所述第四預處理生活廢水進行二氧化氯消毒殺菌，脫氯處理，排出;

　　將所述第一預處理底泥、所述第二預處理底泥及所述第三預處理底泥進行 濃縮脫水處理，得到第四預處理底泥;

　　將所述第四預處理底泥進行重金屬脫去處理，干燥粉碎后，得到農業用底 泥。

　　上述生活廢水處理裝置，通過設置除渣池，沉砂池，厭氧池，氧化溝，消 接觸消毒池，能夠有效降低生活廢水的COD及BOD，使其達到排放標準，同 時，通過利用萃取池脫去污泥中的重金屬，對產生的底泥農業化利用，減少了 二次環境污染，提高了資源利用率;同時，此方法還具有工藝路線短，成本較 低，便于操作等優點。
