申請日2013.07.31

　　公開(公告)日2013.10.16

　　IPC分類號C10L3/10; C02F3/28

　　摘要

　　本發明公開了一種生活垃圾養殖廢水厭氧處理制沼氣和肥料系統，包括順序連接的水砍三分離裝置、濕式切割粉碎機、調節發酵原料儲存池、進料池、STAIC高效厭氧反應器、初沉池、帶反沖洗生物膜過濾厭氧池及生態綠化床，另外，設有濾渣池，濾渣池與調節發酵原料儲存池連通，還與STAIC高效厭氧反應器和初沉池、帶反沖洗生物膜過濾厭氧池和生態綠化床連通。本系統能把養殖廢水分選后的生活垃圾混合，采用STAIC高效厭氧反應器厭氧發酵，得到清潔能源沼氣、衛生的沼液、沼渣肥料，使廢物資源化。

　　權利要求書

　　1.一種生活垃圾養殖廢水厭氧處理制沼氣和肥料系統，其特征是：包括順序連接的水砍三分離裝置、濕式切割粉碎機、調節發酵原料儲存池、進料池、STAIC高效厭氧反應器、初沉池、帶反沖洗生物膜過濾厭氧池及生態綠化床，另外，設有濾渣池，濾渣池與調節發酵原料儲存池連通，還與STAIC高效厭氧反應器和初沉池、帶反沖洗生物膜過濾厭氧池和生態綠化床連通。

　　2.根據權利要求1所述的系統，其特征是：所述水砍三分離裝置由環形水池、設置在環形水池中的水砍機及其動力系統、設置在環形水池中的轉動篩網及其動力系統、設置在池底外的重物過濾床及其勾掛、排放系統、設置在池中部的懸浮物排放管組成。

　　3.根據權利要求1所述的系統，其特征是：所述STAIC高效厭氧反應器包括上下兩個疊加的UASB厭氧反應池及進料管、布料管、排渣管、污泥回流管、球冠形三相分離器及傾斜連接管、上升回流管、可調速循環泵、氣液分離室、沼氣管，疊加的兩個反應室高度與直徑均不同于TAIC厭氧反應器，上下兩個池的直徑比為5:4，上下兩個池的高度比為1:4，整個反應器的高度為12-30米，高徑比為3-6;可調速循環泵設置在污泥回流管上;在進料管上設置有自動牽引回流循環器;在進料管口設有防護罩;沼液和沼渣溢流管比回流管高;進料管設有反沖洗開關。

　　4.根據權利要求1所述的系統，其特征是：所述的帶反沖洗生物膜過濾厭氧池由進料管、進料池、頂塊、過濾板、反沖洗管、海綿、細沙、過液溝、出液管、沼氣收集膜、沼氣管、儲液池、溝隔塊、沼氣收集膜壓棒組成，過濾板設置在頂塊上，在過濾板與頂塊之間設有進料管和反沖洗管，過濾板上設有能把料液均勻分布上升的海綿，海綿上設有細沙，細沙上為儲液池，儲液池上罩有沼氣收集膜，沼氣收集膜四周設有卷好壓在溝隔塊上沒入料液中的壓棒，過液溝設置在儲液池的向外延伸部分，過液溝上設有出液管。

　　說明書

　　生活垃圾養殖廢水厭氧處理制沼氣綜合系統

　　技術領域

　　本發明涉及生物厭氧，具體是生活垃圾養殖廢水厭氧處理制沼氣綜合系統。

　　背景技術

　　養殖廢水處理已有多種厭氧反應器，但運用生活垃圾的濕式厭氧反應器處理制沼氣，還處于研究階段，尚未見到生活垃圾養殖廢水厭氧處理制沼氣的綜合系統工程的報道。

　　發明內容

　　本發明的目的是要提供一種生活垃圾養殖廢水厭氧處理制沼氣綜合系統，本系統工程能把養殖廢水分選后的生活垃圾混合，采用STAIC厭氧反應器厭氧發酵，得到清潔能源沼氣、衛生的沼液、沼渣肥料，使廢物資源化。

　　實現本發明目的的技術方案是：

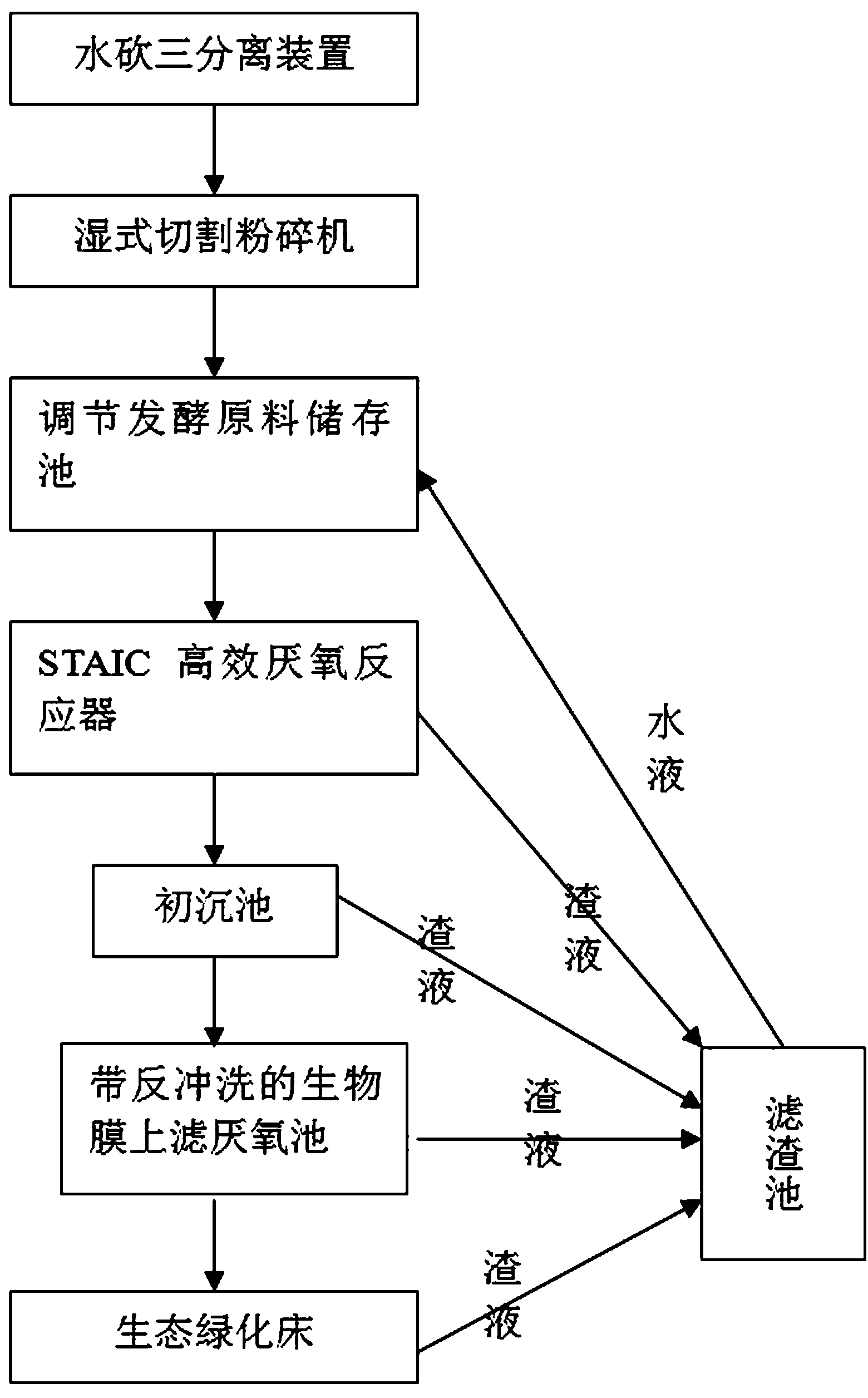

　　一種生活垃圾養殖廢水厭氧處理制沼氣和肥料系統，包括順序連接的垃圾的水砍三分離裝置、濕式切割粉碎機、調節發酵原料儲存池、STAIC高效厭氧反應器、初沉池、帶反沖洗生物膜過濾厭氧池及生態綠化床，另外，設有濾渣池，濾渣池與調節發酵原料儲存池連通，還與STAIC高效厭氧反應器、初沉池、帶反沖洗生物膜過濾厭氧池和生態綠化床連通。水砍三分離裝置初砍分離的有機物垃圾經濕式切割粉碎機打碎，進入調節發酵原料儲存池，與養殖廢水混合，再進入進料池，通過進料管送入STAIC高效厭氧反應器厭氧處理，處理后，廢水經順序連接的靜化區、氣液分離區、初沉池、載體生物膜過濾沼氣池、生態綠化床達標排放，沼氣由沼氣收集裝置收集供民用;另外，濾渣池的過濾液送回到調節發酵原料儲存池與原料混合。

　　所述水砍三分離裝置由環形水池、設置在環形水池中的水砍機及其動力系統、設置在環形水池中的轉動篩網及其動力系統、設置在池底外的重物過濾床及其勾掛、排放系統、設置在池中部的懸浮物排放管組成。

　　所述高效厭氧反應器包括上下兩個疊加的UASB厭氧反應池及進料管、布料管、排渣管、污泥回流管、球冠形三相分離器及傾斜連接管、上升回流管、可調速循環泵、氣液分離室、沼氣管，疊加的兩個反應室高度與直徑均不同于TAIC厭氧反應器，上下兩個池的直徑比為5:4，上下兩個池的高度比為1:4，整個反應器的高度為12-30米，高徑比為3-6;可調速循環泵設置在污泥回流管上;在進料管上設置有自動牽引回流循環器;在進料管口設有防護罩;沼液和沼渣溢流管比回流管高;進料管設有反沖洗開關。

　　所述的載體生物膜過濾厭氧池由進料管、進料池、頂塊、過濾板、反沖洗管、海綿、細沙、過液溝、出液管、沼氣收集膜、沼氣管、儲液池、溝隔塊、沼氣收集膜壓棒組成，過濾板設置在頂塊上，在過濾板與頂塊之間設有進料管和反沖洗管，過濾板上設有能把料液均勻分布上升的海綿，海綿上設有細沙，細沙上為儲液池，儲液池上罩有沼氣收集膜，沼氣收集膜四周設有卷好壓在溝隔塊上沒入料液中的壓棒，過液溝設置在儲液池的向外延伸部分，過液溝上設有出液管。

　　本發明的優點是：本系統工程能把養殖廢水與分選后的生活垃圾混合，采用STAIC厭氧反應器厭氧發酵，得到清潔能源沼氣、衛生的沼液、沼渣肥料，使廢物資源化。
