申請日2013.08.29

　　公開(公告)日2014.06.11

　　IPC分類號C21D1/667

　　摘要

　　本實用新型屬于機械加工設備技術領域，尤其涉及一種帶廢水收集裝置的繩輪工件表面淬火用噴嘴。包括帶有橫向絲杠的基座，在所述絲杠上設有滑塊、外端設有驅動端頭;在所述滑塊上設有橫向貫通的連接孔，在所述連接孔的一端插接固定有噴嘴本體，另一端設有用于連接管路的連接頭;還包括位于所述噴嘴本體下方、通過連接板固接于所述滑塊的集水漏斗，在所述集水漏斗的底部連接有排水管。本實用新型的淬火用噴嘴通過設置位于噴嘴本體正下方的集水漏斗及排水管，使由繩輪工件表面流下的廢水得到收集和排走，防止車間地面污染的同時保證了人員不受燙傷。

　　權利要求書

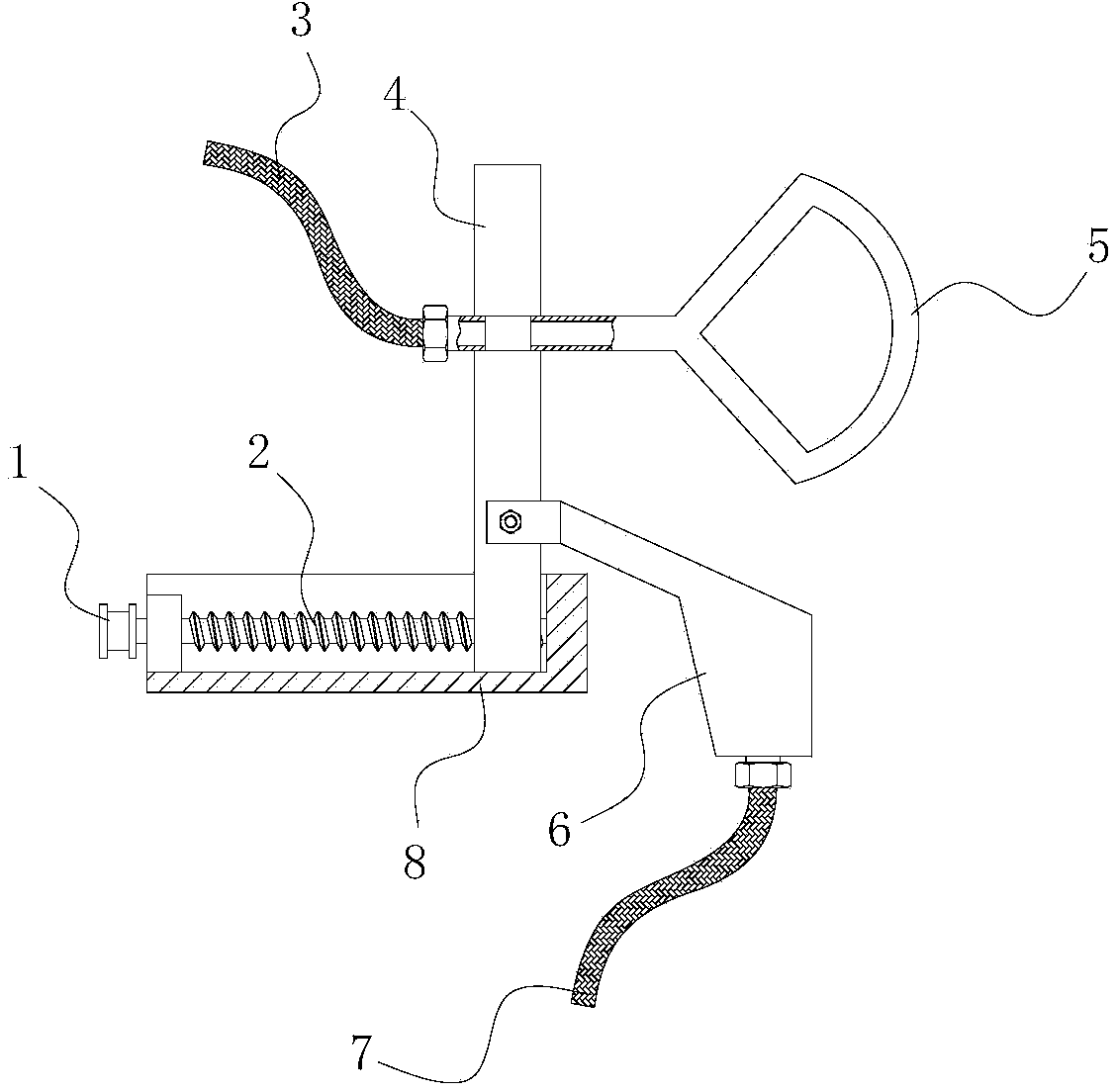

　　1.一種帶廢水收集裝置的繩輪工件表面淬火用噴嘴，其特征在于：包括帶有橫向絲 杠(2)的基座(8)，在所述絲杠(2)上設有滑塊(4)、外端設有驅動端頭(1);在 所述滑塊(4)上設有橫向貫通的連接孔，在所述連接孔的一端插接固定有噴嘴本體(5)， 另一端設有用于連接管路(3)的連接頭;還包括位于所述噴嘴本體(5)下方、通過連 接板固接于所述滑塊(4)的集水漏斗(6)，在所述集水漏斗(6)的底部連接有排水管 (7)。

　　說明書

　　帶廢水收集裝置的繩輪工件表面淬火用噴嘴

　　技術領域

　　本實用新型屬于機械加工設備技術領域，尤其涉及一種帶廢水收集裝置的繩輪工件表 面淬火用噴嘴。

　　背景技術

　　在對大型繩輪工件表面進行淬火的工藝中，存在這樣一種加工方式，即將繩輪工件的 表面由上至下劃分成多個重復的環形條帶，然后采用一組并列的火焰噴嘴和冷卻水噴嘴逐 個條帶由上至下或者由下至上進行逐層淬火加工。其中，火焰噴嘴用于對工件表面進行灼 燒，使之升溫，冷卻水噴嘴用于噴淋冷卻被灼燒的部位。冷卻水完成冷卻噴淋后變成高溫 廢水，沿工件表面流下，如果不進行收集處理，通常會弄臟車間的地面，嚴重時會對附近 的人員產生燙傷傷害。

　　實用新型內容

　　本實用新型為解決公知技術中存在的技術問題而提供一種有效收集淬火后的廢水、防 止車間污染和人員燙傷的帶廢水收集裝置的繩輪工件表面淬火用噴嘴。

　　本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：帶廢水收集裝置 的繩輪工件表面淬火用噴嘴包括帶有橫向絲杠的基座，在所述絲杠上設有滑塊、外端設有 驅動端頭;在所述滑塊上設有橫向貫通的連接孔，在所述連接孔的一端插接固定有噴嘴本 體，另一端設有用于連接管路的連接頭;還包括位于所述噴嘴本體下方、通過連接板固接 于所述滑塊的集水漏斗，在所述集水漏斗的底部連接有排水管。

　　本實用新型的優點和積極效果是：本實用新型的淬火用噴嘴通過設置位于噴嘴本體正 下方的集水漏斗及排水管，使由繩輪工件表面流下的廢水得到收集和排走，防止車間地面 污染的同時保證了人員不受燙傷。
