申請日2013.09.26
公開(公告)日2014.04.23
IPC分類號C02F1/36; C02F1/469; C02F1/465; C02F1/463
摘要
一種多頻超聲波微電解聲化學廢水處理裝置，包括主箱體、面蓋、導電銅排、隔板、刮渣機、浮渣集中管、主鏈輪傳動機構、排油收集裝置、超聲波微電解裝置、溢流蓄水池、污水儲池、浮渣槽、提升泵、溶氣罐、溶氣泵、不銹鋼底座、微型風機、檢修門、電柜以及手推車把，所述的超聲波微電解裝置包括微氣泡發生器、多頻超聲波發聲裝置、氣動超聲波氨氮吹脫器以及催化強氧化反應發聲板裝置，其多頻超聲波發聲電凝聚裝置放置于主箱體底部，在中部位置由若干塊反應發聲板裝置將其隔開，在隔開部分底部對應安裝有若干個微氣泡發生器和若干個氣動超聲波氨氮吹脫器;本實用新型具有實用性強，結構簡單，抗腐蝕，持久耐用，易使用安裝，節能環保等優點。
權利要求書
1.一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：包括主箱體、面蓋、導電銅排、隔板、刮渣機、浮渣集中管、主鏈輪傳動機構、排油收集裝置、超聲波微電解裝置、溢流蓄水池、污水儲池、浮渣槽、提升泵、溶氣罐、溶氣泵、不銹鋼底座、微型風機、檢修門、電柜以及手推車把，其中，所述的污水儲池通過管道連接提升泵與主箱體上端的廢水入口，浮渣槽通過管道與浮渣集中管連通，刮渣機從主箱體內伸出一端至浮渣集中管;所述的導電銅排固定于主箱體內部上端，在下部為安裝有主鏈輪傳動機構的刮渣機;所述的超聲波微電解裝置包括微氣泡發生器、多頻超聲波發聲裝置、氣動超聲波氨氮吹脫器以及催化強氧化反應發聲板裝置，其中，多頻超聲波發聲裝置放置于主箱體底部，在箱體中部位置由若干塊反應發聲板裝置將其隔開，在隔開部分底部對應安裝有若干個微氣泡發生器和若干個氣動超聲波氨氮吹脫器，視廢水水質在隔開部分底部或頂部浸入水200-500毫米深處對應分別安裝氧化還原脫硫器;在隔開部分頂部對應安裝有2個變幅桿超聲波發聲裝置;在其旁邊下端部為溢流蓄水池，上端部為排油收集裝置;所述的提升泵由若干個并列安裝在不銹鋼底座上，在其旁邊安裝有溶氣罐、溶氣泵以及微型風機，電柜安裝在其上部;所述的檢修門與手推車把安裝在主箱體外部。
2.根據權利要求1所述的一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：所述反應發聲板與刮渣機之間有隔開距離。
3.根據權利要求1所述的一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：所述的反應發聲板裝置包括陽極反應發聲板裝置與陰極反應發聲板裝置。
4.根據權利要求1所述的一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：所述的陽極反應發聲板由陽極定位夾板與端部支撐夾具組合為矩形體，陽極多孔鋁板呈30-60度角斜向安置在內部，內部正中位置有用壓緊銅螺母固定伸出端的特別銅芯螺柱，陽極多孔鋁板與特別銅芯螺柱之間安裝有30-60o斜空心鋁墊圈，內部上下端均安裝有端部支撐夾具板。
5.根據權利要求1所述的一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：所述的陰極反應發聲板由陰極定位夾板與端部支撐夾具組合為矩形體，陰極多孔鐵板呈30-60度角斜向安置在內部，內部正中位置有用壓緊銅螺母固定伸出端的特別銅芯螺柱，陰極多孔鐵板與特別銅芯螺柱之間安裝有30-60o斜空心鐵墊圈，內部上下端均安裝有端部支撐夾具板。
6.根照權利要求1所述的一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：所述的主箱體、面蓋、排油收集裝置以及手推車把均采用PP改性板制成。
7.根據權利要求1所述的一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：所述的隔板、主鏈輪傳動機構、溶氣罐、溶氣泵以及不銹鋼底座均采用SUS304L不銹鋼制成。
8.根據權利要求1所述的一種多頻超聲波微電解聲化學廢水處理裝置，其特征在于：所述的導電銅排采用標準陰極銅或T2純銅棒。
9.根據權利要求1所述的一種多頻超聲筆微電解聲化學廢水處理裝置，其特征在于：所述的排油收集裝置包括排油管和集油桶。
說明書
一種多頻超聲波微電解聲化學廢水處理裝置
技術領域
本實用新型涉及一種廢水處理裝置，特別是一種多頻超聲波微電
解聲學廢水處理裝置。
背景技術
隨著城鎮垃圾滲濾液、機械電子制造工業、油田采油煉油業、冶金工業、精細化工和制藥工業以及印染等行業的飛速發展，一些高濃度難降解有毒有害有機廢水的處理一直是困擾環保工作者的難題，同時飲用水的微污染也直接關系到人類的飲用水健康問題。與此同時隨著生活水平的提高，人們的環保意識不斷加強，對難降解有機物在環境中的遷移、變化越來越關注，然而高濃度難降解有機污染物的處理始終是廢水處理的一個難點，難以用常規工藝處理。因為此類廢水濃度高，COD一般為數萬mg/l，此處所含的污染物主要是芳香族化合物，分子量很大，可生化性不好，而且廢水毒性大，無機鹽含量高，采用化學氯化、臭氧氧化和芬頓處理的方法具有反應時間長，反應不完全，調PH到2-4，酸添加量大而且二價鐵和雙氧水氧化劑用量大;造成投資成本高，運行費用高，污泥產量大，加藥后有二次污染等缺點。
利用多頻超聲波聲電耦合微電解電化學技術降解水中的化學污染物，尤其是難降解的有機污染物，是近年來發展起來的一項新型水處理技術。大量實驗研究表明，超聲波頻率增加，液體介質中的空化氣泡減少，空化作用強度下降，超聲波化學效應也相應的下降。當超聲波頻率很高時，膨脹和壓縮循環的時間非常短，由于膨脹循環的時間太端，以致不能等到微泡長到足夠大引起液體介質的破裂、形成空化氣泡，即使在膨脹過程中產生了空化氣泡，這些空化氣泡潰陷所需的時間比壓縮半循環所要的時間降到長得多。因此當超聲波強度一定時，其頻率越高，空化作用越小。而最近研究又表明，高頻超聲波有助于提高超聲波降解速度。聲波頻率太低，自由基的產量不高，超聲化學降解效應減弱。為達到目的，我們采用多頻超聲波和微電解聲電耦合
超聲波電化學廢水處理技術解決了這個難題，采用具有反應時間短，反應完全，調PH1-13，不需添加酸而且自產二價鐵和雙氧水，氧化劑用量很小;投資成本低，運行費用低，污泥產量少，沒有二次污染等優點。
實用新型內容
為了克服上述的缺點，本實用新型提供一種具有實用性強，結構簡單，抗腐蝕，持久耐用，易使用安裝，節能環保的優點。

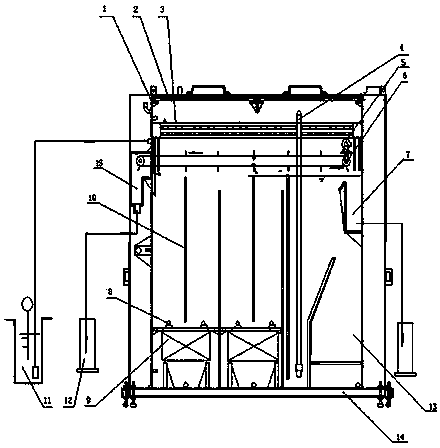

一種多頻超聲波微電解聲化學廢水處理裝置，包括主箱體、面蓋、導電銅排、隔板、刮渣機、浮渣集中管、主鏈輪傳動機構、排油收集裝置、超聲波微電解裝置、溢流蓄水池、污水儲池、浮渣槽、提升泵、溶氣罐、溶氣泵、不銹鋼底座、微型風機、檢修門、電柜以及手推車把，其中，所述的污水儲池通過管道連接提升泵與主箱體上端的廢水入口，浮渣槽通過管道與浮渣集中管連通，刮渣機從主箱體內伸出一端至浮渣集中管;所述的導電銅排固定于主箱體內部上端，在下部為安裝有主鏈輪傳動機構的刮渣機;所述的超聲波微電解裝置包括微氣泡發生器、多頻超聲波發聲裝置、氣動超聲波氨氮吹脫器以及催化強氧化反應發聲板裝置，其中，多頻超聲波發聲裝置放置于主箱體底部，在箱體中部位置由若干塊反應發聲板裝置將其隔開，在隔開部分底部對應安裝有若干個微氣泡發生器和若干個氣動超聲波氨氮吹脫器，視廢水水質在隔開部分底部或頂部浸入水200-500毫米深處對應分別安裝氧化還原脫硫器;在隔開部分頂部對應安裝有2個變幅桿超聲波發聲裝置;在其旁邊下端部為溢流蓄水池，上端部為排油收集裝置;所述的提升泵由若干個并列安裝在不銹鋼底座上，在其旁邊安裝有溶氣罐、溶氣泵以及微型風機，電柜安裝在其上部;所述的檢修門與手推車把安裝在主箱體外部。
作為本實用新型的進一步改進：所述的反應發聲板與刮渣機之間有隔開距離。
作為本實用新型的進一步改進：所述的反應發聲板裝置包括陽極反應發聲板裝置與陰極反應發聲板裝置。
作為本實用新型的進一步改進：所述的陽極反應發聲板由陽極定位夾板與端部支撐夾具組合為矩形體，陽極多孔鋁板呈30-60度角斜向安置在內部，內部正中位置有用壓緊銅螺母固定伸出端的特別銅芯螺柱，陽極多孔鋁板與特別銅芯螺柱之間安裝有30-60o斜空心鋁墊圈，內部上下端均安裝有端部支撐夾具板。
作為本實用新型的進一步改進：所述的陰極反應發聲板由陰極定位夾板與端部支撐夾具組合為矩形體，陰極多孔鐵板呈30-60度角斜向安置在內部，內部正中位置有用壓緊銅螺母固定伸出端的特別銅芯螺柱，陰極多孔鐵板與特別銅芯螺柱之間安裝有30-60o斜空心鐵墊圈，內部上下端均安裝有端部支撐夾具板。
作為本實用新型的進一步改進：所述的主箱體、面蓋、排油收集裝置以及手推車把均采用PP改性板制成。
作為本實用新型的進一步改進：所述的隔板、主鏈輪傳動機構、溶氣罐、溶氣泵以及不銹鋼底座均采用SUS304L不銹鋼制成。
作為本實用新型的進一步改進：所述的導電銅排采用標準陰極銅或T2純銅棒。
作為本實用新型的進一步改進：所述的排油收集裝置包括排油管和集油桶。
作為本實用新型的進一步改進：所述的多頻超聲波微電解聲化學廢水處理裝置采用抗腐蝕性材料，使得該裝置長久耐用。
作為本實用新型的進一步改進：所述的溢流蓄水池底部有活性炭以及砂過濾凈水裝置。
作為本實用新型的進一步改進：所述的電機采用PLC智能微電腦控制。
作為本實用新型的進一步改進：所述的多頻超聲波發聲裝置設計有高中低多頻定時周期工作，超聲波微電解電源采用高頻低電流脈沖電化學作用。
作為本實用新型的進一步改變：所述的低頻壓電超聲波發震器或中頻氣動超聲波發震器采用SU316L拋光面耐蝕不銹鋼，高頻變幅桿超聲波采用拋光面耐蝕鈦鋼頭。
與現有技術相比，本實用新型的有益效果是：
1.氣浮-自產氣浮超細氣泡以及滅菌、脫色與脫臭七大功能于一機。
2.超聲波清洗可解決鈍化問題和堵塞問題。
3.除鹽功能，可使極板帶電，電吸附除鹽，使RO膜濃縮液態海水淡化。
4.破乳高效除油功能。
5.可降解工業高難度廢水，提高生化比(BOD5/CODCR>0.35)。
6.可除去高難度高濃度氨氮廢水。
7.可除去高難度高濃度硫酸根、苯胺、含氰和笨酚廢水。
8.水合、乳化、混合、溶解性油脂或脂肪均可處理到去除率達99%以上。
9.超聲波電凝聚無需外加化學物，產生污泥量很少，可以處理含高濃度重金屬污水，連續、穩定的循環運行過程，全自動化系統，運行成本低，占地面積小。
10.超聲波電凝聚過程產生的OH自由基無選擇地直接與廢水中的有機污染物反應，將其降解為二氧化碳、水和簡單有機物，沒有產生二次污染。
11.超聲波電凝聚裝置使用微電解方式，能量效率高。
12.一種多頻超聲波微電解聲電耦合廢水處理技術產品突破傳統低電壓、大電流的電解法，而采用超聲波脈沖微電解聲電耦合電化學法。
本實用新型具有實用性強，結構簡單，抗腐蝕，持久耐用，易使用安裝，節能環保的優點。
