申請日2013.09.26

　　公開(公告)日2014.04.16

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種污水處理微砂循環沉淀池，本實用新型包括依次連接的混凝池、混合池、絮凝池、沉淀池和清水池組成;所述混合池的上方設置有旋流沉砂池;所述沉淀池底部的泥斗通過微砂污泥管與旋流沉砂池連接，并在泥斗與旋流沉砂池之間的管道上設置有污泥回流泵;所述沉淀池的進水端設置有浮渣收集槽。本實用新型提供一種具有混凝、混合、絮凝、沉淀為一體的污水處理微砂循環沉淀池，沉淀池占地面積減小，實現微砂循環，加快沉淀速度，減少藥劑使用。

　　權利要求書

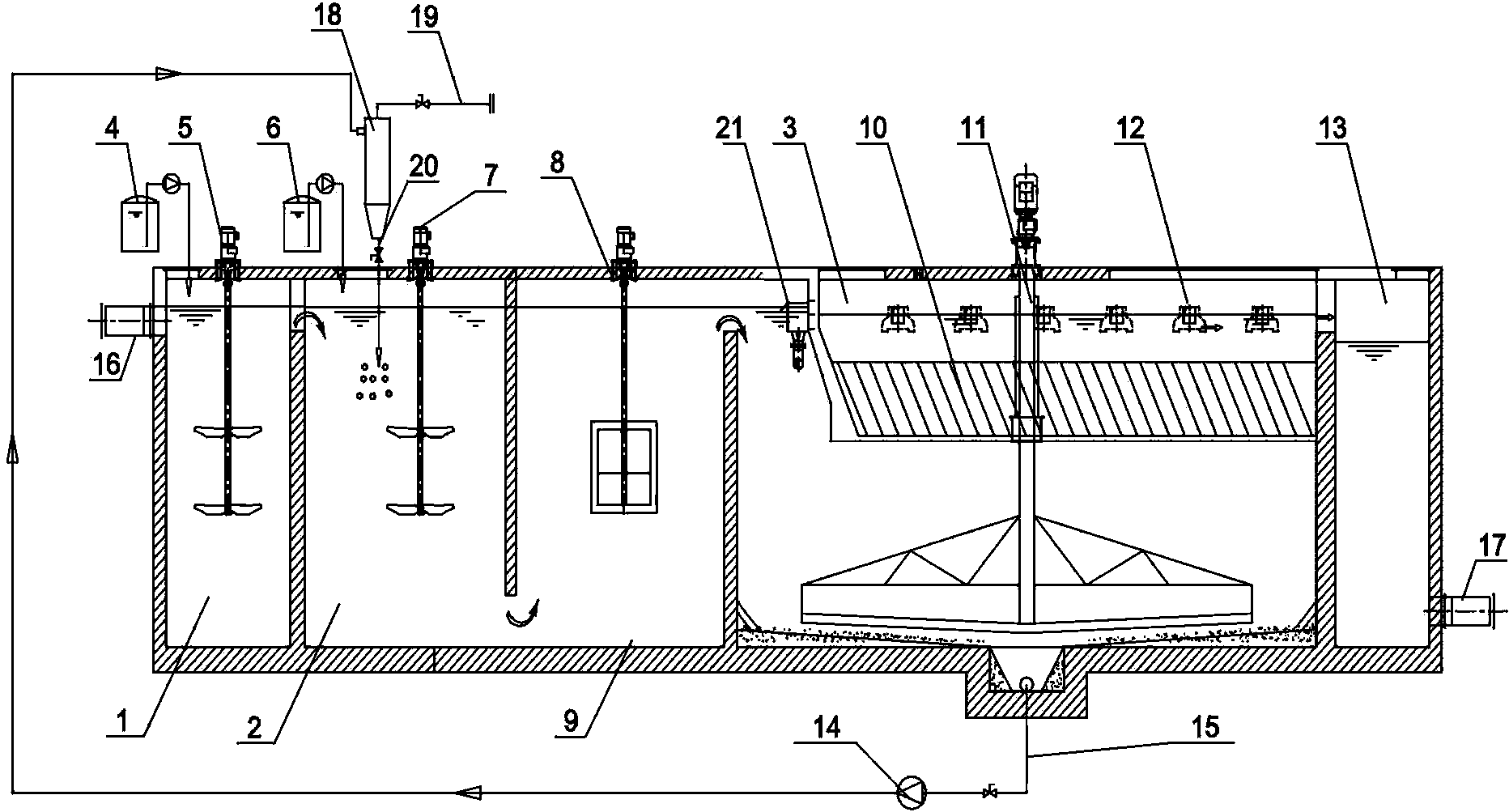

　　1.一種污水處理微砂循環沉淀池，其特征在于：包括依次連接的混凝池(1)、混合池(2)、絮凝池(9)、沉淀池(3)和清水池(13)組成;所述混合池(2)的上方設置有旋流沉砂池(18);所述沉淀池(3)底部的泥斗通過微砂污泥管(15)與旋流沉砂池(18)連接，并在泥斗與旋流沉砂池(18)之間的管道上設置有污泥回流泵(14);所述沉淀池(3)的進水端設置有浮渣收集槽(21)。

　　2.根據權利要求1所述的一種污水處理微砂循環沉淀池，其特征在于：所述絮凝池(9)內設有框式絮凝攪拌機(8)。

　　3.根據權利要求1所述的一種污水處理微砂循環沉淀池，其特征在于：所述旋流沉砂池(18)的頂部設置有污泥排放管(19)，且旋流沉砂池(18)底部設有回砂管(20)，回砂管(20)與混合池(2)連接。

　　4.根據權利要求1所述的一種污水處理微砂循環沉淀池，其特征在于：所述沉淀池(3)內的上部設置有斜管填料(10)，且在斜管填料(10)的上方設有上清液收集槽(12)。

　　說明書

　　一種污水處理微砂循環沉淀池

　　技術領域

　　本實用新型涉及污水處理沉淀池，具體涉及一種污水處理微砂循環沉淀池。

　　背景技術

　　在污水處理過程中，沉淀設備是水處理工藝中有機物與水分離的最重要環節，其設備運行狀況直接影響了出水水質。沉淀池常用的型式有：平流沉淀池、斜管沉淀池、輻流沉淀池，其中平流沉淀池占地面積大，排泥困難，斜管沉淀池在污泥較輕時由于沉淀不充分而容易堆積堵塞，輻流沉淀池單獨使用池面積大、沉淀速度較慢、沉淀效率不高。所以需要一種具有高效沉淀，減少藥劑使用，應用廣泛的高效沉淀池。

　　實用新型內容

　　本實用新型的目的在于現有技術不足，提供一種具有混凝、混合、絮凝、沉淀為一體的污水處理微砂循環沉淀池，沉淀池占地面積減小，實現微砂循環，加快沉淀速度，減少藥劑使用。

　　本實用新型的目的主要通過以下技術方案實現：一種污水處理微砂循環沉淀池包括依次連接的混凝池、混合池、絮凝池、沉淀池和清水池組成;所述混合池的上方設置有旋流沉砂池;所述沉淀池底部的泥斗通過微砂污泥管與旋流沉砂池連接，并在泥斗與旋流沉砂池之間的管道上設置有污泥回流泵;所述沉淀池的進水端設置有浮渣收集槽。

　　所述絮凝池內設有框式絮凝攪拌機。

　　所述旋流沉砂池的頂部設置有污泥排放管，且旋流沉砂池底部設有回砂管，回砂管與混合池連接。

　　進一步的，所述沉淀池內的上部設置有斜管填料，且在斜管填料的上方設有上清液收集槽。

　　本實用新型與現有技術相比具有以下優點和有益效果：

　　1、采用機械混凝、機械絮凝，增加中間混合池，混合池進行微砂投加和循環;

　　2、采用旋流沉砂池將污泥中微砂分離利用，可減少藥劑使用，提高沉淀效率，減少通過斜板的污泥量，減少了斜板堵塞的發生;

　　3、微砂加快沉淀速度，在沉淀池增加了基于“淺池沉淀”理論的上向流斜管，大大降低了沉淀區占地面積，表明光滑利于排泥，上升流速大，表面負荷高，沉淀效果好等特點，提高了沉淀池沉淀效率。
