申請日2013.09.26

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/12; C02F1/44; C02F11/12; C02F9/04

　　摘要

　　本實用新型公開了一種快速磁分離污水凈化污泥脫水一體化設備，包括污水處理機和設置在污水處理機上的清水出口，清水出口包含合格清水出口和不合格清水出口，不合格清水出口連接超濾膜，超濾模連接反滲透設備。本實用新型在污水處理機的清水出口處再次設置超濾膜，超濾膜連接反滲透設備，以反滲透設備作為污水處理的終端，潔凈度幾乎達到100%，使處理后的污水清澈透明，不會有懸浮物存在，使污水處理裝置整體可取代傳統的沉淀池、刮泥機、過濾設備、壓濾機、汽浮、離心分離機、濃縮脫水機等，大大節約了土建設備投資;結構簡單，十分實用。

　　權利要求書

　　1.一種快速磁分離污水凈化污泥脫水一體化設備，包括污水處理機和設置在污水處 理機上的清水出口，其特征在于：所述清水出口包含合格清水出口和不合格清水出口，所 述不合格清水出口連接超濾膜，所述超濾模連接反滲透設備。

　　2.根據權利要求1所述的快速磁分離污水凈化污泥脫水一體化設備，其特征在于： 所述超濾膜的孔徑為0.001—0.02微米。

　　3.根據權利要求2所述的快速磁分離污水凈化污泥脫水一體化設備，其特征在于： 所述超濾膜的孔徑為0.002微米。

　　4.根據權利要求1至3之一所述的快速磁分離污水凈化污泥脫水一體化設備，其特 征在于：所述反滲透設備包含反滲透膜，所述反滲透膜表面微孔的直徑為0.4nm—9nm。

　　5.根據權利要求4所述的快速磁分離污水凈化污泥脫水一體化設備，其特征在于： 所述反滲透膜由醋酸纖維材質制成。

　　6.根據權利要求4所述的快速磁分離污水凈化污泥脫水一體化設備，其特征在于： 所述反滲透膜表面微孔的直徑為0.7nm。

　　說明書

　　快速磁分離污水凈化污泥脫水一體化設備

　　技術領域

　　本實用新型涉及環保技術領域，具體來說是一種快速磁分離污水凈化污泥脫水一體化 設備。

　　背景技術

　　現代社會的進步和發展離不開水資源，然而人們每天都在大量消耗著地球的水，因此 為節約地球上這些僅有水資源，如何對污水重新利用越來越得到人們的重視。

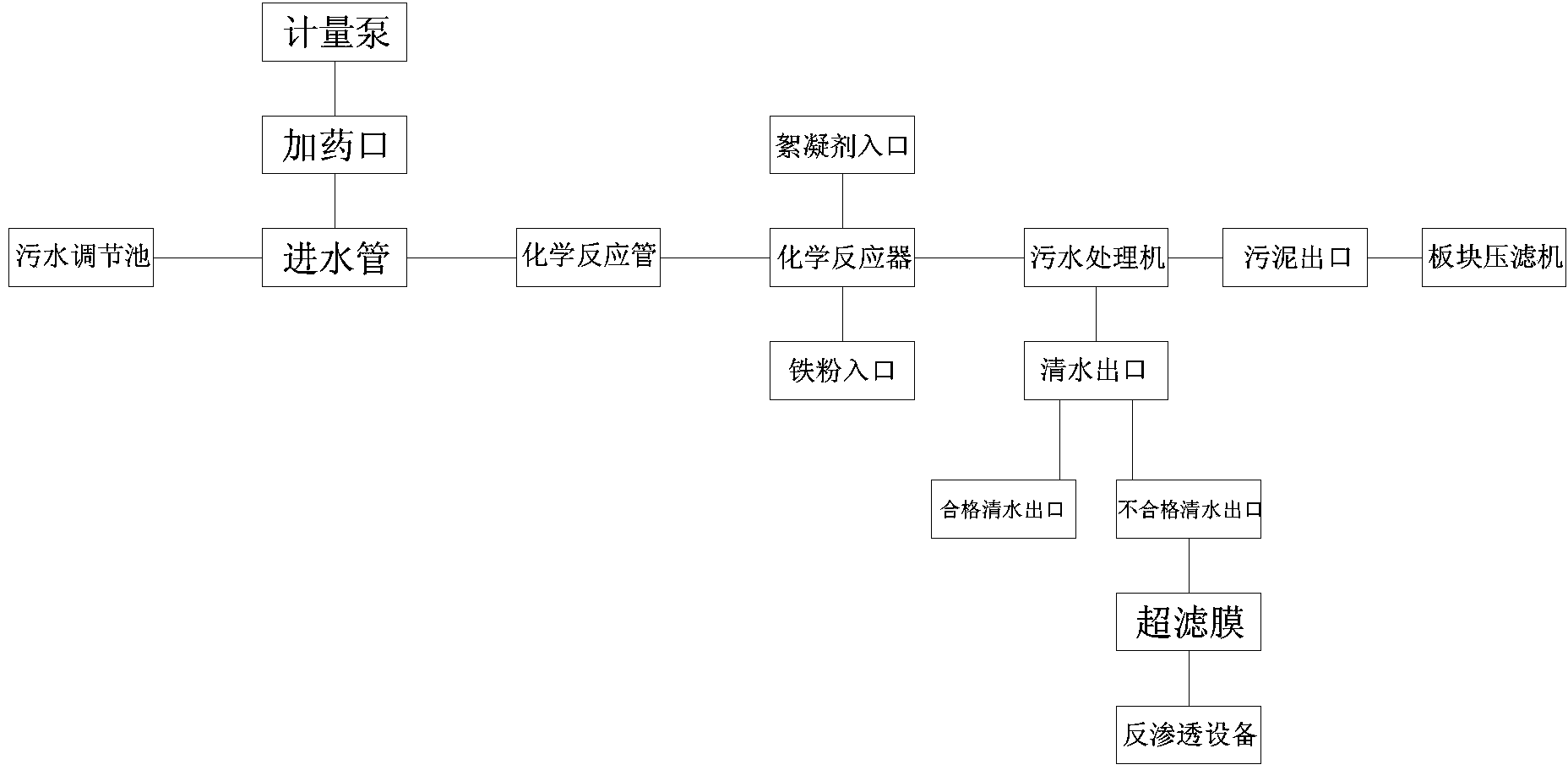

　　參見圖1，圖1是現有技術的結構框圖。

　　如圖1所示，污水調節池內的污水通過進水管進入化學反應管，進水管上設置加藥口， 通過計量泵計量特定分量的藥劑進行加藥，進水管連接化學反應管，化學反應管為S形、 M形等有利于化學反應的形狀，化學反應管再連接化學反應器，化學反應器上至少設置兩 個藥劑入口，分別為絮凝劑入口和鐵粉入口，并于旋渦形式流動，促使污水發生磁絮凝反 應。污水中的各種物質從水中析出快速形成帶有永磁性的礬花，此時的污水水質變清澈， 污水已經泥水分明了，繼而污水進入污水處理機的泥水永磁分離器，污水在泥水分離器內 由下往上，當污水接觸到泥水永磁分離器時由于永磁磁場的作用，帶有永磁性的礬花團快 速地被永磁磁盤吸附在磁盤上。泥水分離器設置有多個永磁盤,多個永磁盤裝在一個或二 個主軸上順時旋轉進行處理后有清水流出。如有高濃度廢水由于泥水分離器只適用于一般 濃度的廢水，用其作為終端處理設備，存在處理效果較差的缺陷，處理后的部分污水不像 自來水那樣的清澈透明，水里面存在許多懸浮物。

　　因此，特別需要一種快速磁分離污水凈化污泥脫水一體化設備，以解決現有技術中存 在的問題。

　　實用新型內容

　　本實用新型是為了解決現有技術中污水處理裝置處理效果較差，處理后的部分污水不 像自來水那樣清澈透明，水中存在較多細小且肉眼看不到的懸浮物的缺陷，提供一種快速 磁分離污水凈化污泥脫水一體化設備來解決現有技術中存在的問題。

　　為實現上述目的，本實用新型的技術方案如下：

　　一種快速磁分離污水凈化污泥脫水一體化設備，包括污水處理機和設置在污水處理機 上的清水出口，所述清水出口包含合格清水出口和不合格清水出口，所述不合格清水出口 連接超濾膜，所述超濾模連接反滲透設備。

　　在本實用新型中，所述超濾膜的孔徑為0.001—0.02微米。

　　在本實用新型中，所述超濾膜的孔徑為0.002微米。

　　在本實用新型中，所述反滲透設備包含反滲透膜，所述反滲透膜表面微孔的直徑為 0.4nm—9nm。

　　在本實用新型中，所述反滲透膜由醋酸纖維材質制成。

　　在本實用新型中，所述反滲透膜表面微孔的直徑為0.7nm。

　　有益效果

　　本實用新型的快速磁分離污水凈化污泥脫水一體化設備，與現有技術相比，在污水處 理機的清水出口處再次設置超濾膜，超濾膜連接反滲透設備，以反滲透設備作為污水處理 的終端，潔凈度幾乎達到100%，使處理后的污水清澈透明，不會有懸浮物存在，使污水 處理裝置整體可取代傳統的沉淀池、刮泥機、過濾設備、壓濾機、汽浮、離心分離機、濃 縮脫水機等，大大節約了土建設備投資;結構簡單，十分實用，實現本實用新型的目的。
