申請日2013.08.29
公開(公告)日2014.04.09
IPC分類號E02D31/02
摘要
本實用新型涉及一種空分塔基礎隔冷層進水處理裝置，包括電加熱器，所述電加熱器的進口端通過管路與干燥空氣源連接，出口端通過管路與均勻設置在空分塔基礎主體頂部的一組進風通孔連接，所述空分塔基礎主體的頂部還均勻設有一組出風通孔，所述出風通孔通過管路與設置在空分塔塔皮上的出風口連接。本實用新型的優點是：構思巧妙，設計合理，簡單實用，操作方便，利用隔冷層的珠光砂混凝土特有的透氣性，將加熱后的干燥空氣經進風通孔通入隔冷層將其吸附的大量水分帶出，經出風通孔排出空分塔外，不影響空分塔的工作進程。
權利要求書
1.一種空分塔基礎隔冷層進水處理裝置，其特征在于：包括電加熱器，所述電加熱器的進口端通過管路與干燥空氣源連接，出口端通過管路與均勻設置在空分塔基礎主體頂部的一組進風通孔連接，所述空分塔基礎主體的頂部還均勻設有一組出風通孔，所述出風通孔通過管路與設置在空分塔塔皮上的出風口連接。
2.如權利要求1所述的空分塔基礎隔冷層進水處理裝置，其特征在于：所述出風口內安裝冷箱壁法蘭接頭，所述冷箱壁法蘭接頭的出口處設有露點儀。
3.如權利要求1所述的空分塔基礎隔冷層進水處理裝置，其特征在于：所述干燥空氣源為空氣干燥機。
4.如權利要求1所述的空分塔基礎隔冷層進水處理裝置，其特征在于：所述進風通孔與管路的連接處設有第一法蘭，所述管路與電加熱器連接處設有第二法蘭。
5.如權利要求1所述的空分塔基礎隔冷層進水處理裝置，其特征在于：所述管路均為不銹鋼連接管。
6.如權利要求1所述的空分塔基礎隔冷層進水處理裝置，其特征在于：所述進風通孔和出風通孔的直徑均為50mm。
7.如權利要求1所述的空分塔基礎隔冷層進水處理裝置，其特征在于：所述電加熱器的加熱溫度為50℃。
說明書
空分塔基礎隔冷層進水處理裝置
技術領域
本實用新型涉及一種應用于石化、空分行業氧氣站空分塔基礎施工及修復工程中的空分塔基礎隔冷層進水處理裝置，屬于抗凍保溫混凝土工程技術領域。
背景技術
根據冶金部空分基礎設計的有關規定，氧氣站空分塔基礎主體包括墊層和混凝土塊體，在混凝土塊體內設有厚紫銅隔水板，而在基礎主體的頂部設有隔冷層及高強度防水細石混凝土面層�？辗炙A(chǔ)主體對隔冷層的要求極為嚴格，需同時滿足隔冷絕熱和承載力要求。目前，施工時常采用珠光砂混凝土(有成膨脹珍珠巖砂漿)作為隔冷層材料，能夠避免空分設備的低溫(-196℃)傳遞到基礎主體下部，使下部免受凍害影響。然而材料的強度和導熱系數是兩個相互制約的指標，不易同時滿足設計要求;又由于珠光砂混凝土具有水化熱散發慢，吸水量大，親水性小等特點，施工時必須采用有效的預防措施，例如在其頂部增加高強度防水混凝土層。但是，日常生產中常因保養不善等原因?qū)е驴辗炙A(chǔ)主體表面的高強度防水混凝土層開裂，進而導致空分裝置裸冷后的容器及管道表面的霜化成水，水又進一步滲入珠光砂混凝土隔冷層，對基礎整體乃至整個空分裝置造成了巨大的安全隱患。
實用新型內容
本實用新型要解決的技術問題是根據現有技術存在的缺陷，提出一種簡單實用，操作方便的空分塔基礎隔冷層進水處理裝置，能夠及時有效地清除隔冷層內滲入的水分，保證空分塔安全穩定的運行。
本實用新型解決以上技術問題的技術方案是：

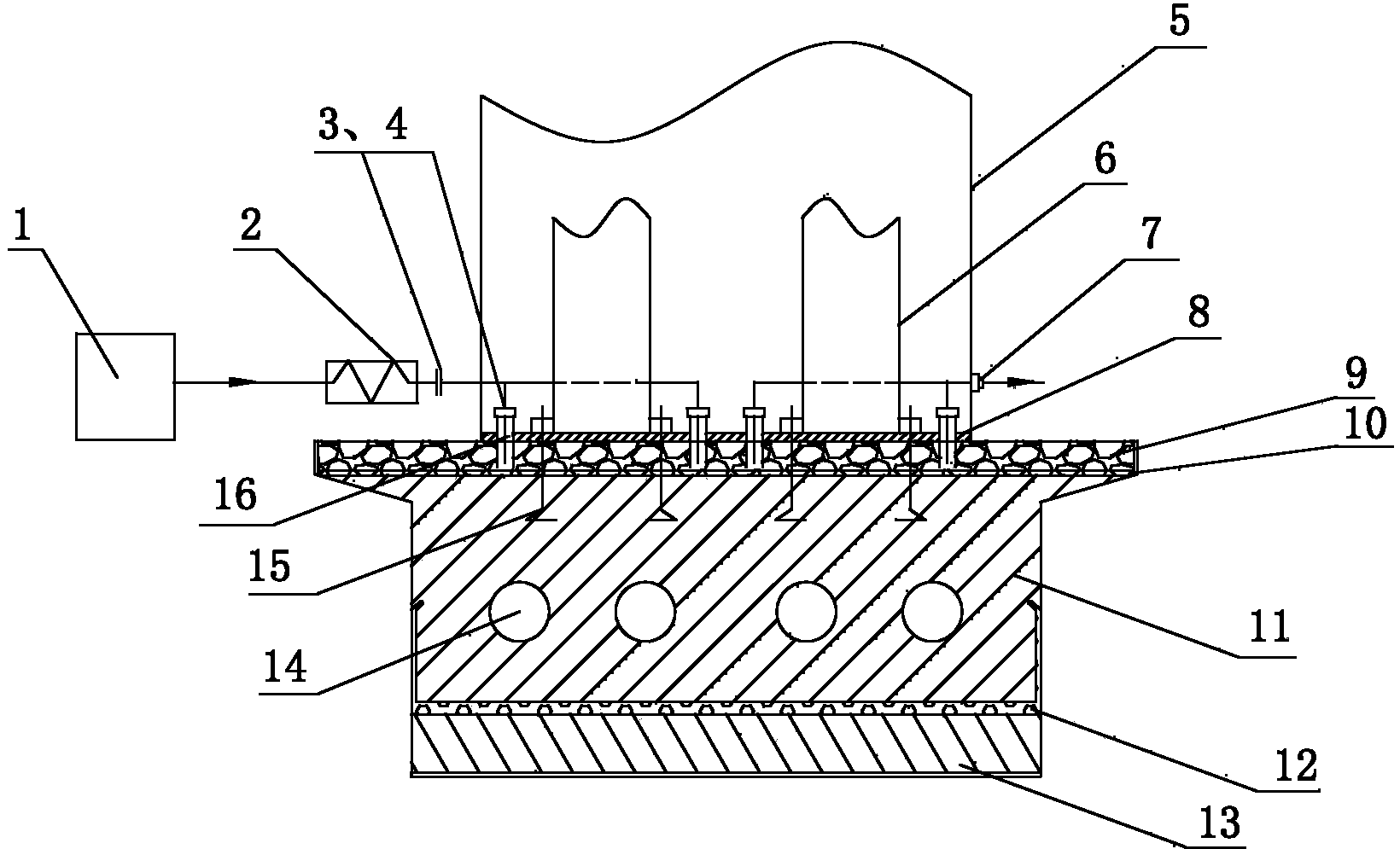

一種空分塔基礎隔冷層進水處理裝置，包括電加熱器，所述電加熱器的進口端通過管路與干燥空氣源連接，出口端通過管路與均勻設置在空分塔基礎主體頂部的一組進風通孔連接，所述空分塔基礎主體的頂部還均勻設有一組出風通孔，所述出風通孔通過管路與設置在空分塔塔皮上的出風口連接。
本實用新型進一步限定的技術方案是：
前述的空分塔基礎隔冷層進水處理裝置，其中所述出風口內安裝冷箱壁法蘭接頭，所述冷箱壁法蘭接頭的出口處設有露點儀。
前述的空分塔基礎隔冷層進水處理裝置，其中所述干燥空氣源為空氣干燥機。
前述的空分塔基礎隔冷層進水處理裝置，其中所述進風通孔與管路的連接處設有第一法蘭，所述管路與電加熱器連接處設有第二法蘭。
前述的空分塔基礎隔冷層進水處理裝置，其中所述管路均為不銹鋼連接管。
前述的空分塔基礎隔冷層進水處理裝置，其中所述進風通孔和出風通孔的直徑均為50mm。
前述的空分塔基礎隔冷層進水處理裝置，其中所述電加熱器的加熱溫度為50℃。
本實用新型的優點是：構思巧妙，設計合理，簡單實用，操作方便，利用隔冷層的珠光砂混凝土特有的透氣性，將加熱后的干燥空氣經進風通孔通入隔冷層將其吸附的大量水分帶出，經出風通孔排出空分塔外，不影響空分塔的工作進程。
