申請日2013.09.26
公開(公告)日2014.04.16
IPC分類號C02F9/02
摘要
本實用新型揭示了一種涂料廢水的回收裝置,涂料廢水為由涂布紙生產所產生,特別地,按涂料廢水流向回收裝置順次設有集料單元、振動篩、喂料單元、超濾機和涂料回收單元,且回收裝置設有分別程控連接集料單元、振動篩、喂料單元、超濾機和涂料回收單元所設排放口、涂料濃度控制器的PLC控制器,其中超濾機的超濾膜孔徑為0.02μm,回收裝置所得涂料的固含量為28%~35%。應用本實用新型涂料廢水的回收裝置,利用超濾技術對涂料廢水進行回收和深度處理,變廢為寶,循環再回用到涂料生產配方中去,可以大大減少造紙廠污泥廢渣的排放,有效降低了造紙企業污染排放負荷,并節約生產成本,滿足當前的節能減排宗旨。
權利要求書

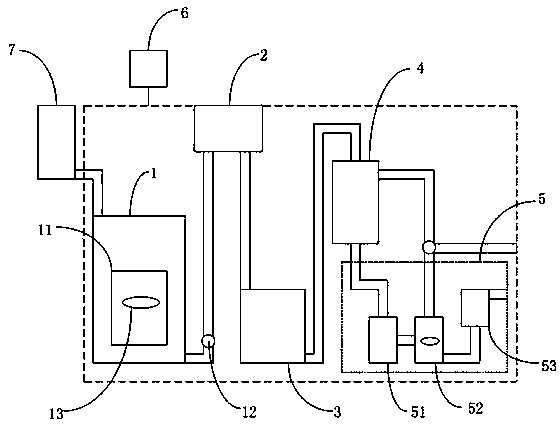

1.一種涂料廢水的回收裝置,所述涂料廢水為由涂布紙生產所產生,其特征在于:按涂料廢水流向所述回收裝置順次設有集料單元、振動篩、喂料單元、超濾機和涂料回收單元,且回收裝置設有分別程控連接集料單元、振動篩、喂料單元、超濾機和涂料回收單元所設排放口、涂料濃度控制器的PLC控制器,其中所述超濾機的超濾膜孔徑為0.02μm。
2.根據權利要求1所述涂料廢水回收裝置,其特征在于:所述集料單元由貯槽、泵及設于貯槽內的攪拌器構成,貯槽一側連接外部涂布機的排廢口且另一側通過泵送管道連至振動篩。
3.根據權利要求1所述涂料廢水回收裝置,其特征在于:所述涂料回收單元包括滲透罐和合成罐,所述滲透罐的入口向與超濾機的排固口相接,且滲透罐的出口向接入合成罐,所述合成罐設有攪拌器且入口向與超濾機的排液口相接,所述合成罐的出口管道上設有涂料濃度控制器。
4.根據權利要求1所述涂料廢水的回收裝置,其特征在于:所述超濾機含有60片相疊的濾盤,且每片濾盤中均設有微孔徑的超濾膜。
說明書
一種涂料廢水的回收裝置
技術領域
本實用新型涉及一種回收裝置,尤其涉及一種銅版紙制造的涂料廢水的回收裝置。
背景技術
涂布紙生產過程中因涂布機斷紙或更改品種會產生大量的涂料廢水,一般涂料廢水成份中都含有顏料、膠乳、淀粉、流變改良劑、潤滑劑、分散劑等,所以涂料廢水回收具有較大的經濟價值,回收涂料廢水能降低造紙廠污泥廢渣的排放,F(xiàn)有技術中,通常會采用涂料廢水濃縮的方案進行回收,但是回收液的涂料固含量較低,不能滿足涂料的再次利用,且設備耗能較高,效率低下。
發明內容
鑒于上述現有技術存在的缺陷,本實用新型的目的是提出一種涂料廢水的回收裝置。
本實用新型的目的,將通過以下技術方案得以實現:一種涂料廢水的回收裝置,所述涂料廢水為由涂布紙生產所產生,其特征在于:按涂料廢水流向所述回收裝置順次設有集料單元、振動篩、喂料單元、超濾機和涂料回收單元,且回收裝置設有分別程控連接集料單元、振動篩、喂料單元、超濾機和涂料回收單元所設排放口、涂料濃度控制器的PLC控制器,其中所述超濾機的超濾膜孔徑為0.02μm,回收裝置所得涂料的固含量為28%~35%。
進一步地,所述集料單元由貯槽、泵及設于貯槽內的攪拌器構成,貯槽一側連接外部涂布機的排廢口且另一側通過泵送管道連至振動篩。
進一步地,所述涂料回收單元包括滲透罐和合成罐,所述滲透罐的入口向與超濾機的排固口相接,且滲透罐的出口向接入合成罐,所述合成罐設有攪拌器且入口向與超濾機的排液口相接,所述合成罐的出口管道上設有涂料濃度控制器。
進一步地,所述超濾機含有60片相疊的濾盤,且每片濾盤中均設有微孔徑的超濾膜。
應用本實用新型涂料廢水的回收裝置,利用超濾技術對涂料廢水進行回收和深度處理,變廢為寶,循環再回用到涂料生產配方中去,可以大大減少造紙廠污泥廢渣的排放,有效降低了造紙企業污染排放負荷,并節約生產成本,滿足當前的節能減排宗旨。
