申請日2013.09.30

　　公開(公告)日2014.06.25

　　IPC分類號C02F11/12

　　摘要

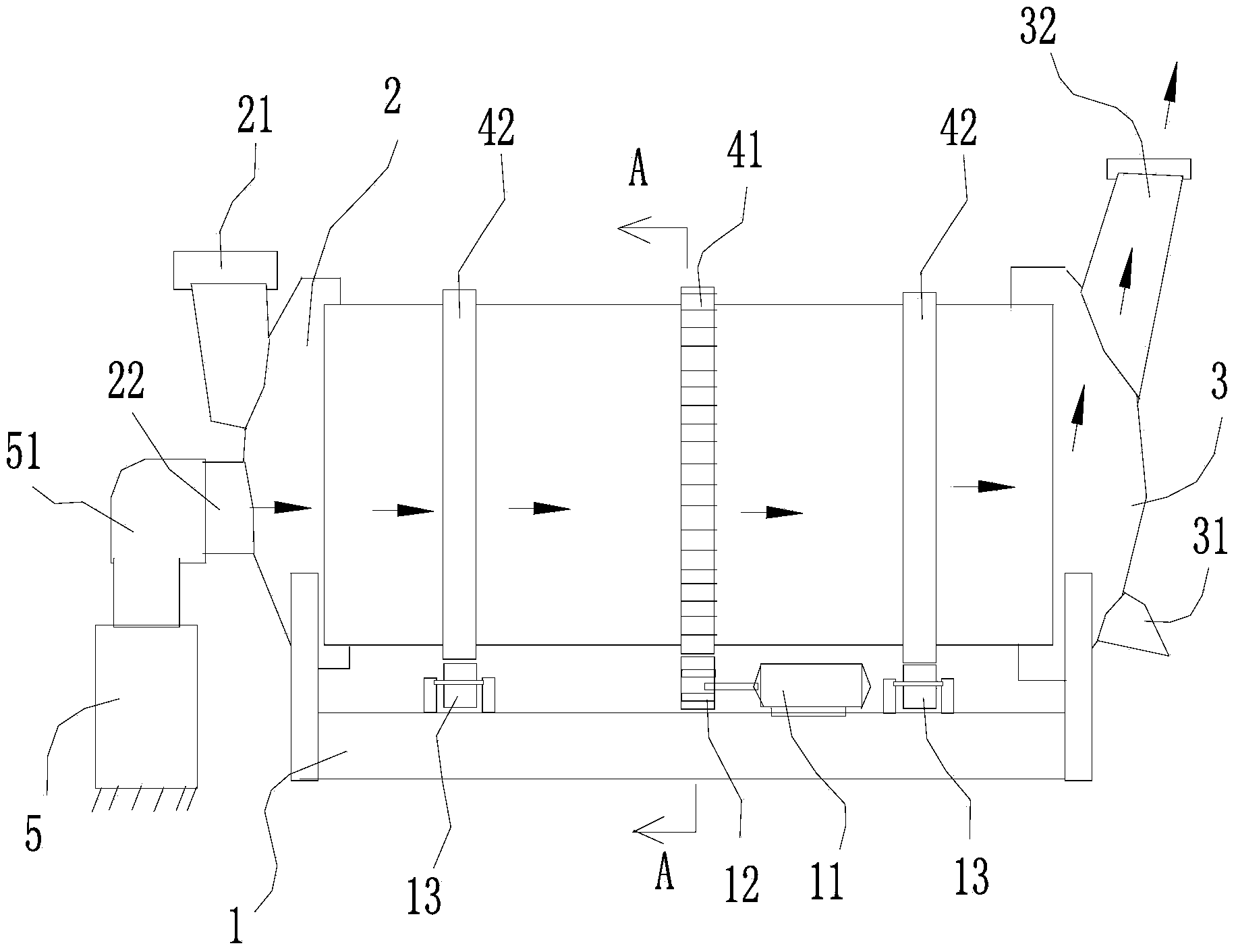

　　本實用新型公開了一種用于污泥處理的熱干燥設備，它包括：基座，在所述基座上裝設有電機、連接所述電機的傳動鏈條和若干個間隔設置的支撐滾輪;左端頭，固設于所述基座的一端，所述左端頭上方設置有進料口，在所述左端頭側面設有進風口;右端頭，間隔于所述左端頭設置，所述右端頭設有出料口和出風口;滾筒，所述滾筒內設空腔的，所述滾筒可轉動地設于所述左端頭和右端頭之間，滾筒的外側壁設有傳動齒條，用于抵頂所述支撐滾輪的滑軌。它具備結構簡單、牢固，制造成本低，安裝方便，有效提高單機處理量，運行穩定，干燥用時短、效果好，自動化程序高的特點，它是一種技術性和經濟性均優越的產品。

　　權利要求書

　　1.一種用于污泥處理的熱干燥設備，其特征在于，它包括：

　　一基座，在所述基座上裝設有電機、連接所述電機的傳動裝置和若干個間隔設置的支撐滾輪;

　　一左端頭，固設于所述基座的一端，所述左端頭上設置有進料口，在所述左端頭側面設有進風口;

　　一右端頭，間隔于所述左端頭設置，所述右端頭設有出料口和出風口;

　　一滾筒，所述滾筒內設空腔的，所述滾筒可轉動地設于所述左端頭和右端頭之間，滾筒的外側壁設有傳動齒條，用于抵頂所述支撐滾輪的滑軌。

　　2.根據權利要求1所述的用于污泥處理的熱干燥設備，其特征在于：它還包括熱風發生器，所述熱風發生器與所述進風口通過風管相通。

　　3.根據權利要求1或2所述的用于污泥處理的熱干燥設備，其特征在于：所述滾筒設有數個翻料器，均勻設置于所述滾筒的內壁上。

　　說明書

　　用于污泥處理的熱干燥設備

　　【技術領域】

　　本實用新型涉及到一種用于污泥處理的熱干燥設備。

　　【背景技術】

　　污泥處理項目是符合國家資源循環的經濟發展方向、符合當前國家重點鼓勵發展的產業技術要求。《國家“十一五”經濟社會發展規劃綱要》提出：“經濟社會發展的戰略重點和主要任務之一就是建設資源節約、環境友好社會，建設資源節約、環境友好社會的重要任務是發展循環經濟�！倍�本項目通過對污泥進行穩定化、減理化、無害化處理后作為資源加以綜合利用，完全與國家提出的經濟社會發展的戰略重點和主要任務相吻合�！吨泄仓醒雵鴦�(wù)院關于實施科技規劃綱要增強自主創新能力的決定》中明確指出：“建設創新型國家，核心就是把增強自主創新能力作為發展科學技術的戰略基點。”本項目將污泥的無害化處理與生產制造過程二合為一，綜合多行業成熟工藝，成功研發出一套適用于污泥處置的工藝，達到將污泥穩定化、減量化、無害化處理并綜合利用的效果，這在國內外污泥處置方式中屬首創。

　　對于污泥無論采取填埋、焚燒、碳化、填海、干化等何種污泥處置方式，都存在著二次污染、耗費能源、占用空間的問題。資源化是污泥處置的最佳方式，通過規范的監控，除可有效杜絕二次污染，更可避免處理污泥直接造成資源消耗和高昂經濟支出的雙重代價。因此本項目的實施營運本身就是循環經濟節能項目，同時產出的衍生產品，作為一種新生的低碳經濟產品，其發展及市場需求非常巨大。

　　現有用于污泥處理的熱干燥設備，干燥容積不能轉動，傳動不穩定，結構復雜，制造成本高，干燥效果欠佳，運行成本高、干燥時間長、單機處理批量不足等等問題。

　　因此，為了克服上述的問題，我們研制了一種用于污泥處理的熱干燥設備。

　　【實用新型內容】

　　本實用新型的目的所要解決的技術問題是要提供一種用于污泥處理的熱干燥設備，它具備結構簡單、牢固，制造成本低，安裝方便，有效提高單機處理量，運行穩定，干燥用時短、效果好，自動化程序高的特點，它是一種技術性和經濟性均優越的產品。

　　本實用新型要解決其技術問題所采用的技術方案為：一種用于污泥處理的熱干燥設備，它包括：

　　一基座，在所述基座上裝設有電機、連接所述電機的傳動裝置和若干個間隔設置的支撐滾輪;

　　一左端頭，固設于所述基座的一端，所述左端頭上設置有進料口，在所述左端頭側面設有進風口;

　　一右端頭，間隔于所述左端頭設置，所述右端頭設有出料口和出風口;

　　一滾筒，所述滾筒內設空腔的，所述滾筒可轉動地設于所述左端頭和右端頭之間，滾筒的外側壁設有傳動齒條，用于抵頂所述支撐滾輪的滑軌。

　　進一步地，它還包括熱風發生器，所述熱風發生器與所述進風口通過風管相通。

　　進一步地，所述滾筒設有數個翻料器，均勻設置于所述滾筒的內壁上。

　　本實用新型同背景技術相比所產生的有益效果：

　　由于本實用新型采用了上述的技術方案，能提供一種用于污泥處理的熱干燥設備，它具備結構簡單、牢固，制造成本低，安裝方便，有效提高單機處理量，運行穩定，干燥用時短、效果好，自動化程序高的特點，它是一種技術性和經濟性均優越的產品。
