申請日2013.09.30

　　公開(公告)日2014.04.09

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種用于污泥處理的水路循環利用系統，它包括依次連接的污泥稀釋裝置、混合攪拌裝置、機械壓濾脫水裝置和熱干化裝置，它還包括連接機械壓濾脫水裝置的廢水處理裝置，所述廢水處理裝置向所述污泥稀釋裝置排水，以形成水路循環路徑。它具備結構簡單、牢固，制造成本低，安裝方便，有效的提高水資源的利用率，可以建立水路循環利用系統，可反復使用，有效降低生產時用水量等特點，它是一種技術性和經濟性均優越的產品。

　　權利要求書

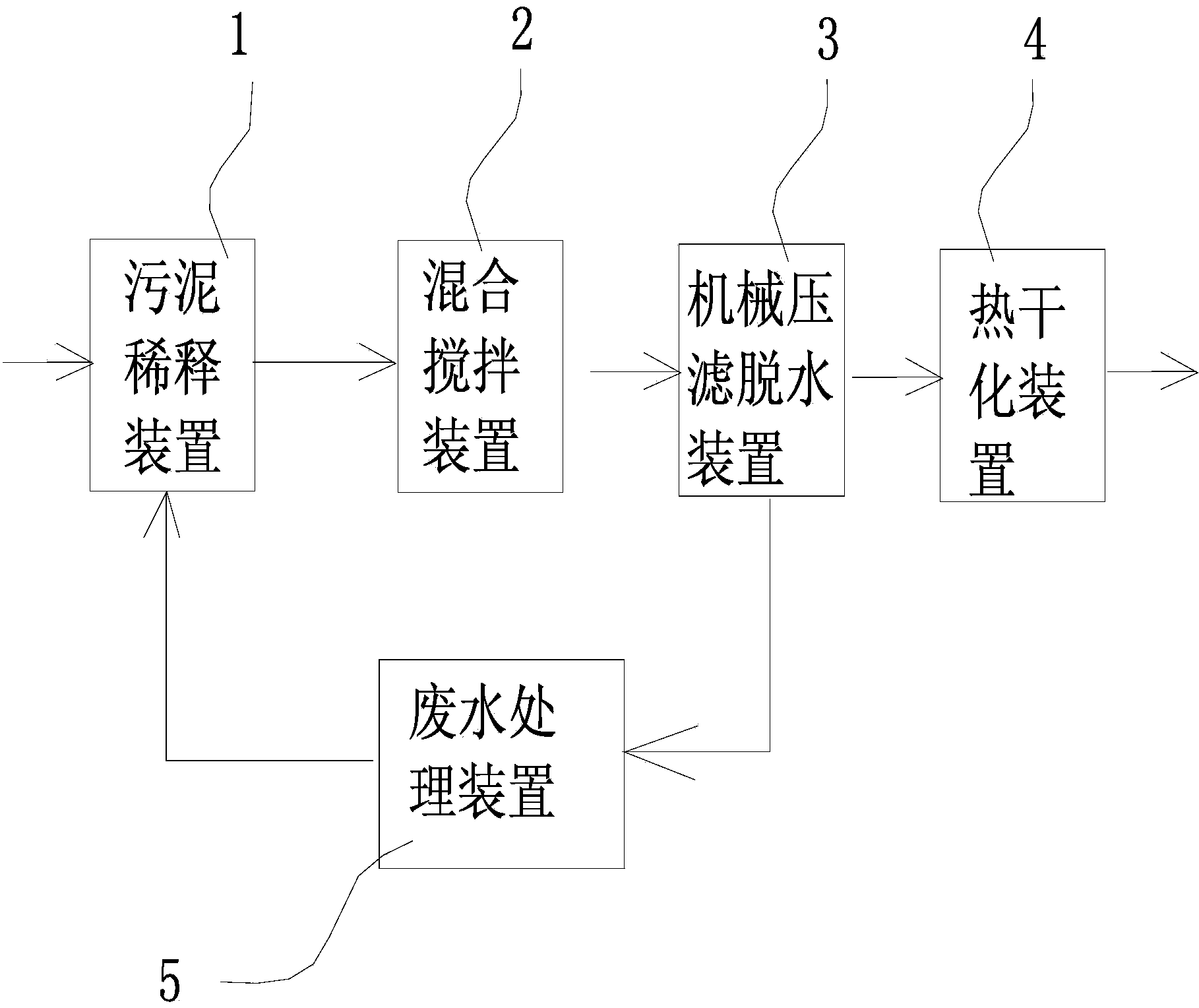

　　1.一種用于污泥處理的水路循環利用系統，它包括依次連接的污泥稀釋裝置、混合攪拌裝置、機械壓濾脫水裝置和熱干化裝置，其特征在于：它還包括連接機械壓濾脫水裝置的廢水處理裝置，所述廢水處理裝置向所述污泥稀釋裝置排水，以形成水路循環路徑。

　　2.根據權利要求1所述的用于污泥處理的水路循環利用系統，其特征在于：所述污泥稀釋裝置、混合攪拌裝置和機械壓濾脫水裝置它們通過管道相通，在所述管道上設有泵體。

　　3.根據權利要求1或2所述的用于污泥處理的水路循環利用系統，其特征在于：所述機械壓濾脫水裝置與所述廢水處理裝置通過水管連接相通，在所述水管上設有泵體。

　　4.根據權利要求3所述的用于污泥處理的水路循環利用系統，其特征在于：所述污泥稀釋裝置上方設有儲水罐，所述儲水罐與所述廢水處理裝置相連通。

　　說明書

　　用于污泥處理的水路循環利用系統

　　【技術領域】

　　本實用新型涉及到一種用于污泥處理的水路循環利用系統。

　　【背景技術】

　　污泥處理項目是符合國家資源循環的經濟發展方向、符合當前國家重點鼓勵發展的產業技術要求�！秶�(guó)家“十一五”經濟社會發展規劃綱要》提出：“經濟社會發展的戰略重點和主要任務之一就是建設資源節約、環境友好社會，建設資源節約、環境友好社會的重要任務是發展循環經濟�！倍�本項目通過對污泥進行穩定化、減理化、無害化處理后作為資源加以綜合利用，完全與國家提出的經濟社會發展的戰略重點和主要任務相吻合。《中共中央國務院關于實施科技規劃綱要增強自主創新能力的決定》中明確指出：“建設創新型國家，核心就是把增強自主創新能力作為發展科學技術的戰略基點�！北卷�(xiàng)目將污泥的無害化處理與生產制造過程二合為一，綜合多行業成熟工藝，成功研發出一套適用于污泥處置的工藝，達到將污泥穩定化、減量化、無害化處理并綜合利用的效果，這在國內外污泥處置方式中屬首創。

　　對于污泥無論采取填埋、焚燒、碳化、填海、干化等何種污泥處置方式，都存在著二次污染、耗費能源、占用空間的問題。資源化是污泥處置的最佳方式，通過規范的監控，除可有效杜絕二次污染，更可避免處理污泥直接造成資源消耗和高昂經濟支出的雙重代價。因此本項目的實施營運本身就是循環經濟節能項目，同時產出的衍生產品，作為一種新生的低碳經濟產品，其發展及市場需求非常巨大。

　　現有用于污泥處理的泥水分離裝置分離后，經過凈化處理后直接就排放到環境中，沒有收集并利用，給水資源造成極大浪費。

　　因此，為了克服上述的問題，我們研制了一種用于污泥處理的水路循環利用系統。

　　【實用新型內容】

　　本實用新型的目的所要解決的技術問題是要提供一種用于污泥處理的水路循環利用系統，它具備結構簡單、牢固，制造成本低，安裝方便，有效的提高水資源的利用率，可以建立水路循環利用系統，可反復使用，有效降生產時用水量等特點，它是一種技術性和經濟性均優越的產品。

　　本實用新型要解決其技術問題所采用的技術方案為：一種用于污泥處理的水路循環利用系統，它包括依次連接的污泥稀釋裝置、混合攪拌裝置、機械壓濾脫水裝置和熱干化裝置，它還包括連接機械壓濾脫水裝置的廢水處理裝置，所述廢水處理裝置向所述污泥稀釋裝置排水，以形成水路循環路徑。

　　所述污泥稀釋裝置、混合攪拌裝置和機械壓濾脫水裝置它們通過管道相通，在所述管道上設有泵體。

　　所述機械壓濾脫水裝置與所述廢水處理裝置通過水管連接相通，在所述水管上設有泵體。

　　所述污泥稀釋裝置上方設有儲水罐，所述儲水罐與所述廢水處理裝置相連通。

　　本實用新型同背景技術相比所產生的有益效果：

　　由于本實用新型采用了上述的技術方案，能提供一種用于污泥處理的水路循環利用系統，它具備結構簡單、牢固，制造成本低，安裝方便，有效的提高水資源的利用率，可以建立水路循環利用系統，可反復使用，有效降生產時用水量等特點，它是一種技術性和經濟性均優越的產品。
