申請日2013.09.30

　　公開(公告)日2014.01.15

　　IPC分類號C02F9/10

　　摘要

　　本發明公開了一種高含鹽腐蝕性有機廢水的超臨界水氧化處理系統，通過設置蒸發壁式反應器、逆流釜式反應器及其相應截止閥，可以靈活地選用蒸發壁式反應器或逆流釜式反應器投入運行，進而有效解決處理高含鹽高腐蝕性有機廢水時的腐蝕和鹽沉積引起的堵塞問題。此外，該系統通過設置清水箱，第一、第二高壓清水泵，第一、第二增壓器，氧氣瓶和氮?dú)馄�，可以�?shí)現超臨界水氧化處理系統所需氧氣的連續供應和流量調節。相比高壓壓縮機，本發明系統設備投資低，運行費用低，可以廣泛應用于高含鹽高腐蝕性有機廢水的無害化處理過程。

　　權利要求書

　　1.一種高含鹽腐蝕性有機廢水超臨界水氧化處理系統，包括儲料箱、清 水箱、蒸發壁水水箱和冷卻水箱，其特征在于：儲料箱通過高壓柱塞泵與物 料預熱器入口端相連，物料預熱器出口端與混合器入口端相連;清水箱通過 第一清水泵與第一增壓器的入口端相連，清水箱通過第二清水泵與第二增壓 器的入口端相連，第一增壓器出口端、第二增壓器出口端與氣體氧化劑預熱 器入口端相連，氣體氧化劑預熱器出口端與混合器入口端連接;第一增壓器 頂部入口、第二增壓器頂部入口均與氧氣瓶相連;蒸發壁水水箱通過水泵與 蒸發壁水預熱器入口端相連，蒸發壁水預熱器出口端分三路分別與蒸發壁式 反應器筒段上的三個蒸發壁水入口端相連;混合器出口端分別與蒸發壁式反 應器的頂部入口端、逆流釜式反應器的頂部入口端相連，蒸發壁式反應器底 部出口端與第一冷卻器管側的入口端連通，第一冷卻器管側的出口端通過第 一背壓閥與汽液分離器入口端相連，汽液分離器上部出口端通過氣體流量計 連通一氣袋;汽液分離器底部出口端連通一液體收集瓶;逆流釜式反應器頂 部出口端與第一冷卻器管側的入口端連通;冷卻水箱通過冷卻水泵與逆流釜 式反應器底部入口端相連，逆流釜式反應器底部出口端與第二冷卻器管側入 口端相連，第二冷卻器管側出口端通過第二背壓閥與濃鹽水收集瓶相連。

　　2.如權利要求1所述的高含鹽腐蝕性有機廢水超臨界水氧化處理系統， 其特征在于：所述第一增壓器頂部入口、第二增壓器頂部入口除與氧氣瓶相 連外還與一個氮?dú)馄肯噙B。

　　說明書

　　高含鹽腐蝕性有機廢水超臨界水氧化處理系統

　　技術領域

　　本發明涉及廢水無害化處理技術，特別涉及一種利用超臨界水氧化法對 高含鹽(無機鹽含量5～10wt%)高腐蝕性(氯離子濃度1000～5000mg/L)有 機廢水進行處理的系統。

　　背景技術

　　超臨界水(T>374.15℃，P>22.12MPa)是一種特殊狀態的水，它只有少 量氫鍵存在，具有高擴散系數和低黏度特性，介電常數近似于極性有機溶劑， 氧氣、有機物與超臨界水互溶，無機鹽在超臨界水中溶解度極低，容易被分 離出來。超臨界水氧化技術(簡稱SCWO)是利用超臨界水的特殊性質，在 提供充足氧化劑的前提下，有機物在富氧環境中進行均相反應，將有機物轉 化成H2O、CO2等無害化小分子物質和無機鹽。SCWO具有處理效率高、處 理徹底、無二次污染等特點，是一種更為實用的高濃度難生化降解有機廢水 處理技術。美國國家關鍵技術所列的六大領域之一“能源與環境”中指出， 21世紀最有前途的廢有機物處理技術之一是超臨界水氧化技術。

　　高含鹽高腐蝕性有機廢水的超臨界水氧化過程面臨解決反應器的腐蝕和 鹽沉積引起的堵塞問題。這類廢水(如農藥廢水、垃圾滲濾液等)通常含有 大量的無機鹽，質量含量可高達5wt%～10wt%，氯離子濃度可高達 1000mg/L～5000mg/L。無機鹽在超臨界水中的溶解度極低，通常小于100mg/L。 例如，在400℃、25MPa的超臨界水中Na2SO4、CaCl2、NaCl和KCl的溶解 度均不超過1g/L。高含鹽有機廢水在超臨界水氧化過程中會析出無機鹽，析 出的黏性無機鹽將在反應器內表面團聚、沉積，逐漸導致反應器或出口管路 堵塞，特別是在低流速條件下析出較大顆粒的黏性無機鹽時更容易造成反應 器或出口管路堵塞。進而引起整套裝置停機、沖洗和再啟動，這將顯著降低 SCWO裝置運行的可靠性，增加其運行成本。鑒于有機廢水SCWO過程中復雜 的進料特性和苛刻的反應條件，傳統的除鹽方法(電滲析、離子交換、反滲 透、電吸附等)難以高效經濟地應用在高含鹽有機廢水SCWO系統中，高含鹽 有機廢水SCWO系統的可靠運行需要更為簡單、高效、方便的除鹽設備或避免 鹽沉積的方法。因此，避免高含鹽有機廢水超臨界氧化過程中引起的堵塞問 題，是高含鹽高腐蝕性有機廢水超臨界水氧化處理系統開發的關鍵問題之一。

　　高含鹽高腐蝕性有機廢水中通常含有的無機鹽特別是氯離子等物質的腐 蝕性較強，普通的耐腐蝕奧氏體不銹鋼無法滿足使用要求。在超臨界水反應 條件下，高溫高壓的反應條件及高濃度溶解氧的反應環境產生的活性自由基 等腐蝕性物質都會加劇反應器腐蝕，降低反應器的使用壽命，影響裝置運行 安全。因此，有效降低反應器腐蝕速率成為高含鹽高腐蝕性有機廢水超臨界 水氧化處理系統開發需要克服的另一技術難題。此外，采用高壓壓縮機作為 高含鹽高腐蝕性有機廢水超臨界水氧化處理系統中氧化劑供應的動力設備， 投資和運行費用高，氧氣供應量調節范圍有限，針對小流量的超臨界水氧化 處理系統時，引所需的氣體氧化劑壓力高，流量小，難以選擇合適的高壓壓 縮機。

　　目前，還沒有一種超臨界水氧化處理系統被證明是非常理想地解決了高 含鹽高腐蝕性有機廢水超臨界水氧化處理過程中反應器腐蝕和鹽沉積引起的 堵塞問題，且氧化劑供應方式仍有待完善。因此，針對高含鹽高腐蝕性有機 廢水超臨界水氧化處理系統的開發還在發展之中。

　　發明內容

　　本發明的目的是采用特殊的氣體氧化劑連續供應方式，提供一種高效、 低成本的超臨界水氧化處理系統，以解決高含鹽高腐蝕性有機廢水處理中所 面臨的腐蝕和鹽沉積問題。

　　為了達到以上目的，本發明是采取如下技術方案予以實現的：

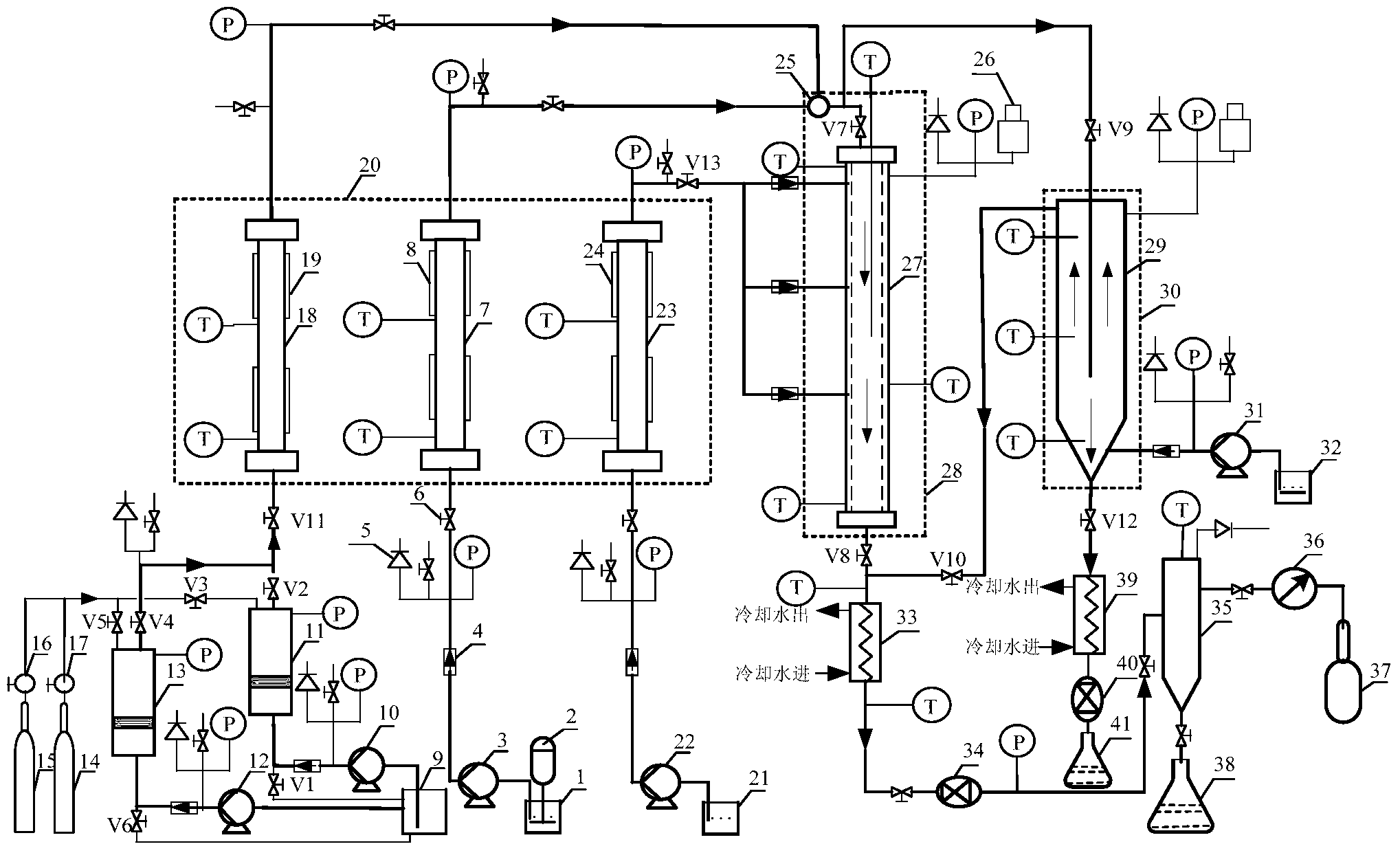

　　一種高含鹽腐蝕性有機廢水超臨界水氧化處理系統，包括儲料箱、清水 箱、蒸發壁水水箱和冷卻水箱，其特征在于：儲料箱通過高壓柱塞泵與物料 預熱器入口端相連，物料預熱器出口端與混合器入口端相連;清水箱通過第 一清水泵與第一增壓器的入口端相連，清水箱通過第二清水泵與第二增壓器 的入口端相連，第一增壓器出口端、第二增壓器出口端與氣體氧化劑預熱器 入口端相連，氣體氧化劑預熱器出口端與混合器入口端連接;第一增壓器頂 部入口、第二增壓器頂部入口均與氧氣瓶相連;蒸發壁水水箱通過水泵與蒸 發壁水預熱器入口端相連，蒸發壁水預熱器出口端分三路分別與蒸發壁式反 應器筒段上的三個蒸發壁水入口端相連;混合器出口端分別與蒸發壁式反應 器的頂部入口端、逆流釜式反應器的頂部入口端相連，蒸發壁式反應器底部 出口端與第一冷卻器管側的入口端連通，第一冷卻器管側的出口端通過第一 背壓閥與汽液分離器入口端相連，汽液分離器上部出口端通過氣體流量計連 通一氣袋;汽液分離器底部出口端連通一液體收集瓶;逆流釜式反應器頂部 出口端與第一冷卻器管側的入口端連通;冷卻水箱通過冷卻水泵與逆流釜式 反應器底部入口端相連，逆流釜式反應器底部出口端與第二冷卻器管側入口 端相連，第二冷卻器管側出口端通過第二背壓閥與濃鹽水收集瓶相連。

　　上述方案中，所述蒸發壁式反應器由承壓壁和多孔蒸發壁組成。

　　所述逆流釜式反應器內表面堆焊有耐腐蝕材料。所述第一增壓器頂部入口、 第二增壓器頂部入口除與氧氣瓶相連外還與一個氮?dú)馄肯噙B。所述第一高壓 清水泵和第二高壓清水泵上均設置有變頻器。

　　本發明的優點是，

　　1、通過并聯設置蒸發壁式反應器、逆流釜式反應器及相應的截止閥，基 于對進料性質的判斷，可以靈活地選用蒸發壁式反應器或逆流釜式反應器投 入運行，設備投資低，運行費用低。

　　2、通過設置第一增壓器和第二增壓器、第一高壓清水泵和第二高壓清水 泵及相應的截止閥，可以實現二組設備的相互切換，一組設備在向系統提供 氧化劑時，另一組設備進行排水、充氣和增壓過程，進而實現氧化劑供應的 連續性和大范圍的流量調節。
