申請日2013.09.30

　　公開(公告)日2013.12.25

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種深度處理畜禽養殖污水的方法及裝置，它主要由集水池、畜禽糞污固液分離裝置、微曝氣調節池、厭氧氨氧化反應器、短程硝化反應器、反硝化除磷SBBR反應器構成。本裝置利用廢水中豐富的有機物作為反硝化碳源，反硝化效率高，無需外加碳源，具有短程硝化功能避免亞硝酸鹽累積，適用于處理含高氨氮、高COD的畜禽養殖污水，同步去除COD、總氮、氨氮和總磷能力高;且工藝簡單，能耗低，污泥產生量小;裝置模塊化，便于制作和安裝，成套裝置組合靈活、簡單，投資小，占地少，能突破環境的限制，便于施工建設及推廣。

　　權利要求書

　　1.一種深度處理畜禽養殖污水的方法，其特征是工藝流程為：

　　(1)提升泵根據液位計信號工作，把集水池中的畜禽糞污送入畜禽糞污固液分離 裝置，同時啟動固液擠壓機，濾渣落入料槽中存儲待運做有機肥料，濾液由溢流管道進 入微曝氣調節池處理;

　　(2)微曝氣調節池中的提升泵根據液位計信號工作，濾液經布水器進入第一級 厭氧氨氧化反應器，智能控制系統間歇開啟或關閉閥門給微曝氣調節池中的預曝氣頭供 氣;

　　(3)將第一級厭氧氨氧化反應器的出水送入短程硝化反應器，智能控制系統根據 預設參數或探頭反饋信息確定何時給曝氣器供氣，短程硝化反應器的出水一部分送至微 曝氣調節池，余下部分送入第二級厭氧氨氧化反應器進一步處理;

　　(4)將第二級厭氧氨氧化反應器出水接入反硝化除磷SBBR反應器，智能控制系 統根據預設參數或探頭反饋信息確定何時給曝氣器供氣，反硝化除磷SBBR反應器的排 水由智能控制系統控制排水或手動排水。

　　2.如權利要求1所述的一種深度處理畜禽養殖污水的方法，其特征是處理后的污 水水質主要指標達到化學需氧量(CODcr)≤100mg/L，五日生化需氧量(BOD5)≤30mg/L， 氨氮≤25mg/L，總氮≤40mg/L，總磷≤3.0mg/L，懸浮物(SS)≤70mg/L，pH值6-9。

　　3.一種深度處理畜禽養殖污水的裝置，其特征是畜禽糞污固液分離裝置主體為碳 鋼材質，矩形錐斗結構，噴涂環氧瀝青漆防腐;裝置的頂部有可拆卸的遮雨棚，裝置內 設有料槽，料槽上方有固液擠壓機，錐斗底有卸料閘板;固液擠壓機的濾渣落入料槽中 存儲待運做有機肥料，濾液進入微曝氣調節池處理。

　　4.一種深度處理畜禽養殖污水的裝置，其特征是厭氧氨氧化反應器主體為碳鋼材 質，矩形封閉式結構，反應器內腔噴涂環氧瀝青漆防腐;反應器內有隔板將反應器內腔 分隔成氨氧化前室和氨氧化后室;氨氧化前室和氨氧化后室的底部都安裝有布水器，上 部都安裝有出水堰槽，氨氧化后室的出水堰槽比氨氧化前室的出水堰槽低3-10cm，出水 堰槽與布水器之間都安裝有組合填料;反應器進水管與氨氧化前室底部的布水器連通， 氨氧化前室的出水堰槽通過管道與氨氧化后室底部的布水器連通;反應器出水從氨氧化 后室的出水堰槽接出;

　　厭氧氨氧化反應器的氨氧化前室和氨氧化后室頂部都設沼氣出口，并聯后接入安 全水封器;氨氧化前室和氨氧化后室底部裝有排渣閥。

　　5.一種深度處理畜禽養殖污水的裝置，其特征是短程硝化反應器主體為碳鋼材 質，矩形封閉式結構，頂部設排氣出口，反應器內腔噴涂環氧瀝青漆防腐;反應器內有 隔板將內腔分隔成硝化前室和硝化后室;硝化前室和硝化后室的底部都安裝有曝氣器， 曝氣器至出水管口之間都安裝有組合填料;反應器進水管從硝化前室上部豎直向下進入 U型管，隔板底部開設過水孔使硝化前室和硝化后室連通，反應器出水管在硝化后室上 部先進入一個豎直向下的U型管后接出反應器外;硝化前室和硝化后室底部裝設有排渣 閥。

　　6.一種深度處理畜禽養殖污水的裝置，其特征是反硝化除磷SBBR反應器主體為 碳鋼材質，矩形封閉式結構，頂部設排氣出口，反應器內腔噴涂環氧瀝青漆防腐;反應 器底部安裝有曝氣器，曝氣器至反應器的二分之一高度處都安裝有組合填料;反應器進 水管從上部進入，出水管位置在反應器高度的二分之一處;反應器底部裝設有排渣閥。

　　說明書

　　一種深度處理畜禽養殖污水的方法及裝置

　　技術領域

　　本發明屬于環境保護領域，特別涉及一種深度處理畜禽養殖污水的方法及裝置。

　　背景技術

　　畜禽養殖廢水具有典型的“三高”特征，有機物含量高，氨氮含量高，固形懸浮物 含量高，且廢水成份復雜、水質水量波動大。采用傳統厭氧+好氧工藝處理養殖污水的 應用與研究比較多，但是大都存在運行負荷較低，去除氨氮、總氮、總磷能力也較低， 基建投資大，運行成本高，管理難度大，企業負擔重的缺點。

　　由于養殖糞污的特殊性，如何有效的分離糞渣與污水，并實現儲存、裝卸、運輸?shù)?簡單化，不僅是降低后續生化處理成本的關鍵，也是源頭處置的重要措施。同時，養殖 污水的低C/N比特性，在生物脫氮工藝中需要大量的有機碳源作為電子供體，傳統工藝 如果C/N<2.5，沒有外加有機碳源，反硝化就無法有效的進行，而如果C/N<4，反硝化 容器體積要提高1.5-1.7倍;因此在處理養殖廢水這類超低C/N比高濃度含氮廢水時， 傳統生物脫氮工藝表現出極大的局限性;而傳統好氧生物除磷過程需要大量的動力消 耗，且產生大量的剩余污泥。

　　目前國內外研究畜禽養殖污水的處理有許多，構筑物多采用鋼筋混凝土結構，結構 復雜，投資大，而且大多數方法處理效果都不理想，出水的水質達不到排放的要求，形 不成規模推廣應用，制約了畜禽養殖污水深度處理的研究與推廣應用。

　　發明內容

　　本發明要解決的技術問題是提供一種去除COD、氨氮、總氮、總磷能力高、實現裝 置的模塊化以利于制作和安裝、成套裝置可根據養殖場規模實行單組串聯組合或多組并 聯組合使用，裝置靈活、簡單、占地小，便于施工建設和推廣的深度處理畜禽養殖污水 的方法及裝置。

　　本發明以如下技術方案解決上述技術問題：

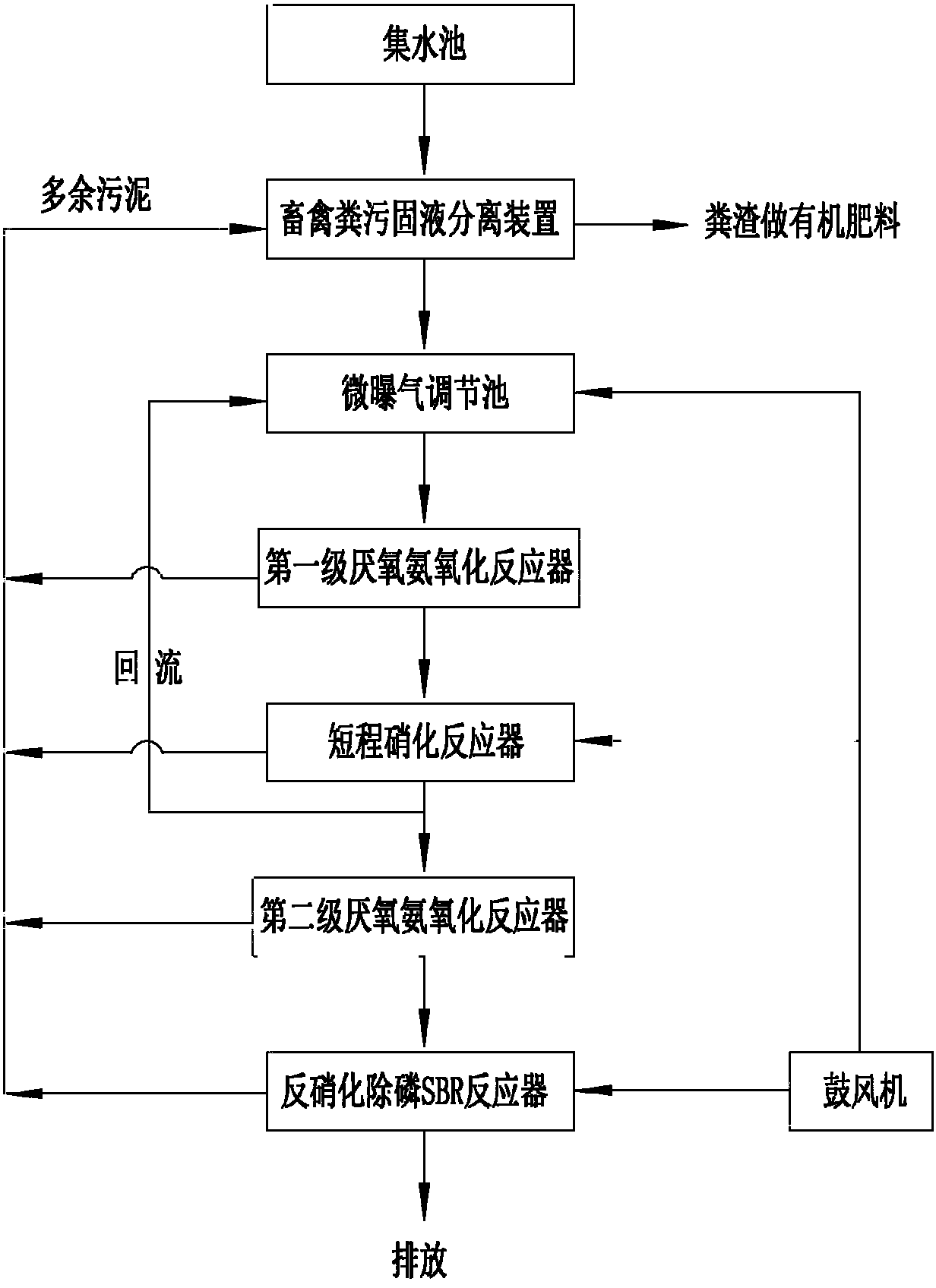

　　(1)提升泵根據液位計信號工作，把集水池中的畜禽糞污送入畜禽糞污固液分離 裝置，同時啟動固液擠壓機，濾渣落入料槽中存儲待運做有機肥料，濾液由溢流管道進 入微曝氣調節池處理;

　　(2)微曝氣調節池中的提升泵根據液位計信號工作，濾液經布水器進入第一級 厭氧氨氧化反應器，智能控制系統間歇開啟或關閉閥門給微曝氣調節池中的預曝氣頭供 氣;

　　(3)將第一級厭氧氨氧化反應器的出水送入短程硝化反應器，智能控制系統根據 預設參數或探頭反饋信息確定何時給曝氣器供氣，短程硝化反應器的出水一部分送至微 曝氣調節池，余下部分送入第二級厭氧氨氧化反應器進一步處理;

　　(4)將第二級厭氧氨氧化反應器出水接入反硝化除磷SBBR反應器，智能控制系 統根據預設參數或探頭反饋信息確定何時給曝氣器供氣，反硝化除磷SBBR反應器的排 水由智能控制系統控制排水或手動排水。

　　經上述方法處理后的污水水質主要指標達到化學需氧量(CODcr)≤100mg/L，五 日生化需氧量(BOD5)≤30mg/L，氨氮≤25mg/L，總氮≤40mg/L，總磷≤3.0mg/L，懸浮 物(SS)≤70mg/L，pH值6-9。

　　本發明的專用設備為：

　　1.畜禽糞污固液分離裝置：

　　畜禽糞污固液分離裝置主體為碳鋼材質，矩形錐斗結構，噴涂環氧瀝青漆防腐; 裝置的頂部有可拆卸的遮雨棚，裝置內設有料槽，料槽上方有固液擠壓機，料槽斗底有 卸料閘板;固液擠壓機的濾渣落入料槽中存儲待運做有機肥料，濾液進入微曝氣調節池 處理;

　　2.厭氧氨氧化反應器：

　　厭氧氨氧化反應器主體為碳鋼材質，矩形封閉式結構，反應器內腔噴涂環氧瀝青 漆防腐;反應器內有隔板將反應器內腔分隔成氨氧化前室和氨氧化后室;氨氧化前室和 氨氧化后室的底部都安裝有布水器，上部都安裝有出水堰槽，氨氧化后室的出水堰槽比 氨氧化前室的出水堰槽低3-10cm，出水堰槽與布水器之間都安裝有組合填料;反應器進 水管與氨氧化前室底部的布水器連通，氨氧化前室的出水堰槽通過管道與氨氧化后室底 部的布水器連通;反應器出水從氨氧化后室的出水堰槽接出;

　　厭氧氨氧化反應器的氨氧化前室和氨氧化后室頂部都設沼氣出口，并聯后接入安 全水封器;氨氧化前室和氨氧化后室底部裝有排渣閥。

　　3.短程硝化反應器：

　　短程硝化反應器主體為碳鋼材質，矩形封閉式結構，頂部設排氣出口，反應器內 腔噴涂環氧瀝青漆防腐;反應器內有隔板將內腔分隔成硝化前室和硝化后室;硝化前室 和硝化后室的底部都安裝有曝氣器，曝氣器至出水管口之間都安裝有組合填料;反應器 進水管從硝化前室上部豎直向下進入U(xiǎn)型管，隔板底部開設過水孔使硝化前室和硝化后 室連通，反應器出水管在硝化后室上部先進入一個豎直向下的U型管后接出反應器外; 硝化前室和硝化后室底部裝設有排渣閥。

　　4.反硝化除磷SBBR反應器：

　　反硝化除磷SBBR反應器主體為碳鋼材質，矩形封閉式結構，頂部設排氣出口，反 應器內腔噴涂環氧瀝青漆防腐;反應器底部安裝有曝氣器，曝氣器至反應器的二分之一 高度處都安裝有組合填料;反應器進水管從上部進入，出水管位置在反應器高度的二分 之一處;反應器底部裝設有排渣閥。

　　本發明的深度處理畜禽養殖污水的方法，利用廢水中豐富的有機物作為反硝化碳 源，反硝化效率高，無需外加碳源，具有短程硝化功能避免亞硝酸鹽累積，適用于處理 含高氨氮、高COD的畜禽養殖污水，同步去除COD、總氮、氨氮和總磷能力高;且工藝 簡單，能耗低，污泥產生量小;裝置模塊化，便于制作和安裝，成套裝置組合靈活、簡 單，投資小，占地少，能突破環境的限制，便于施工建設及推廣。
