申請日2014.10.29
公開(公告)日2016.06.01
IPC分類號C02F9/04
摘要

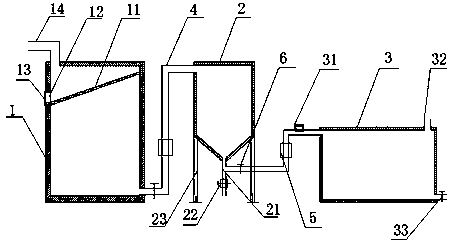

本發明公開了一種高效稀土污水處理裝置，包括過濾槽、沉淀槽、中和槽、管道、料泵和閥門，所述過濾槽內部安裝有過濾網，所述過濾槽在過濾網低端的側壁上設置有清渣口，所述過濾槽頂部設置有進料口，所述沉淀槽通過管道與過濾槽相連，且管道上安裝有料泵和閥門，所述沉淀槽底部安裝有排渣管道，排渣管道上安裝有電控閥門，所述中和槽通過管道與沉淀槽連接，且管道上安裝有料泵和閥門，所述中和槽頂部設置有中和劑投放口，底部設置有排污口。該高效稀土污水處理裝置采用多方式處理設計，處理效果好。
權利要求書
1.一種高效稀土污水處理裝置，包括過濾槽、沉淀槽、中和槽、管道、料泵和閥門，其特征在于：所述過濾槽內部安裝有過濾網，所述過濾槽在過濾網低端的側壁上設置有清渣口，所述過濾槽頂部設置有進料口，所述沉淀槽通過管道與過濾槽相連，且管道上安裝有料泵和閥門，所述沉淀槽底部安裝有排渣管道，排渣管道上安裝有電控閥門，所述中和槽通過管道與沉淀槽連接，且管道上安裝有料泵和閥門，所述中和槽頂部設置有中和液投放口，底部設置有排污口。
2.根據權利要求1所述的一種高效稀土污水處理裝置，其特征在于：所述過濾網為傾斜式安裝。
3.根據權利要求1所述的一種高效稀土污水處理裝置，其特征在于：所述清渣口處設置有密封式清渣門。
4.根據權利要求1所述的一種高效稀土污水處理裝置，其特征在于：所述沉淀槽為漏斗形結構。
5.根據權利要求1所述的一種高效稀土污水處理裝置，其特征在于：所述沉淀槽安裝在支架上。
6.根據權利要求1所述的一種高效稀土污水處理裝置，其特征在于：所述連接沉淀槽和中和槽的管道連接位置為前端連接在沉淀槽的排渣管道上，且位于電控閥門的上方位置，后端連接于中和槽的上部。
7.根據權利要求1所述的一種高效稀土污水處理裝置，其特征在于：所述連接沉淀槽和中和槽的管道上安裝有pH檢測計。
說明書
一種高效稀土污水處理裝置
技術領域
本發明涉及稀土生產技術領域，具體為一種高效稀土污水處理裝置。
背景技術
稀土工業在現代化建設中起著關鍵性的作用，在現有技術中，對稀土生產污水的處理方式多采用平流沉淀的方法，到這種方法的處理效果較差，為此，我們提出一種高效稀土污水處理裝置。
發明內容
本發明的目的在于提供一種高效稀土污水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下解決方案：一種高效稀土污水處理裝置，包括過濾槽、沉淀槽、中和槽、管道、料泵和閥門，所述過濾槽內部安裝有過濾網，所述過濾槽在過濾網低端的側壁上設置有清渣口，所述過濾槽頂部設置有進料口，所述沉淀槽通過管道與過濾槽相連，且管道上安裝有料泵和閥門，所述沉淀槽底部安裝有排渣管道，排渣管道上安裝有電控閥門，所述中和槽通過管道與沉淀槽連接，且管道上安裝有料泵和閥門，所述中和槽頂部設置有中和劑投放口，底部設置有排污口。
優選的，所述過濾網為傾斜式安裝。
優選的，所述清渣口處設置有密封式清渣門。
優選的，所述沉淀槽為漏斗形結構。
優選的，所述沉淀槽安裝在支架上。
優選的，所述連接沉淀槽和中和槽的管道連接位置為前端連接在沉淀槽的排渣管道上，且位于電控閥門的上方位置，后端連接于中和槽的上部。
優選的，所述連接沉淀槽和中和槽的管道上安裝有pH檢測計。
與現有技術相比，本發明的有益效果是：該高效稀土污水處理裝置采用多工藝處理的設計，克服了單一處理效果不好的缺點，pH檢測計的設計可通過檢測廢液的pH值計算出添加中和劑的用量，使中和到達最好的效果，做到對環境無污染。
