申請日2013.09.30

　　公開(公告)日2014.01.01

　　IPC分類號A47L11/38; A47L11/40; A47L11/00

　　摘要

　　一種帶污水循環利用的硬質表面清潔器，包括殼體、抽吸嘴氣液分離機構、抽吸裝置和儲液容器，儲液容器內安裝導流裝置，從抽吸嘴吸入的氣液混合物由氣液分離機構分離，水通過進液通道流入儲液容器，空氣被吸入抽吸裝置，其特征在于：在儲液容器內設有取液管，在抽吸嘴與取液管之間的流動路徑上安裝有過濾裝置，從抽吸嘴流出的污水經過濾裝置過濾后進入取液管，并進而依次通過導流裝置的出液通道和噴液機構噴出至殼體外。本發明的優點在于：該硬質表面清潔器可以實現污水的循環利用，減少清潔過程所需的耗水量;并且，由于儲液容器中的水能進行循環使用，因而不用頻繁地往儲液容器中注入清水或者將儲液容器中已經混濁的污水倒出，使用非常方便。

　　權利要求書

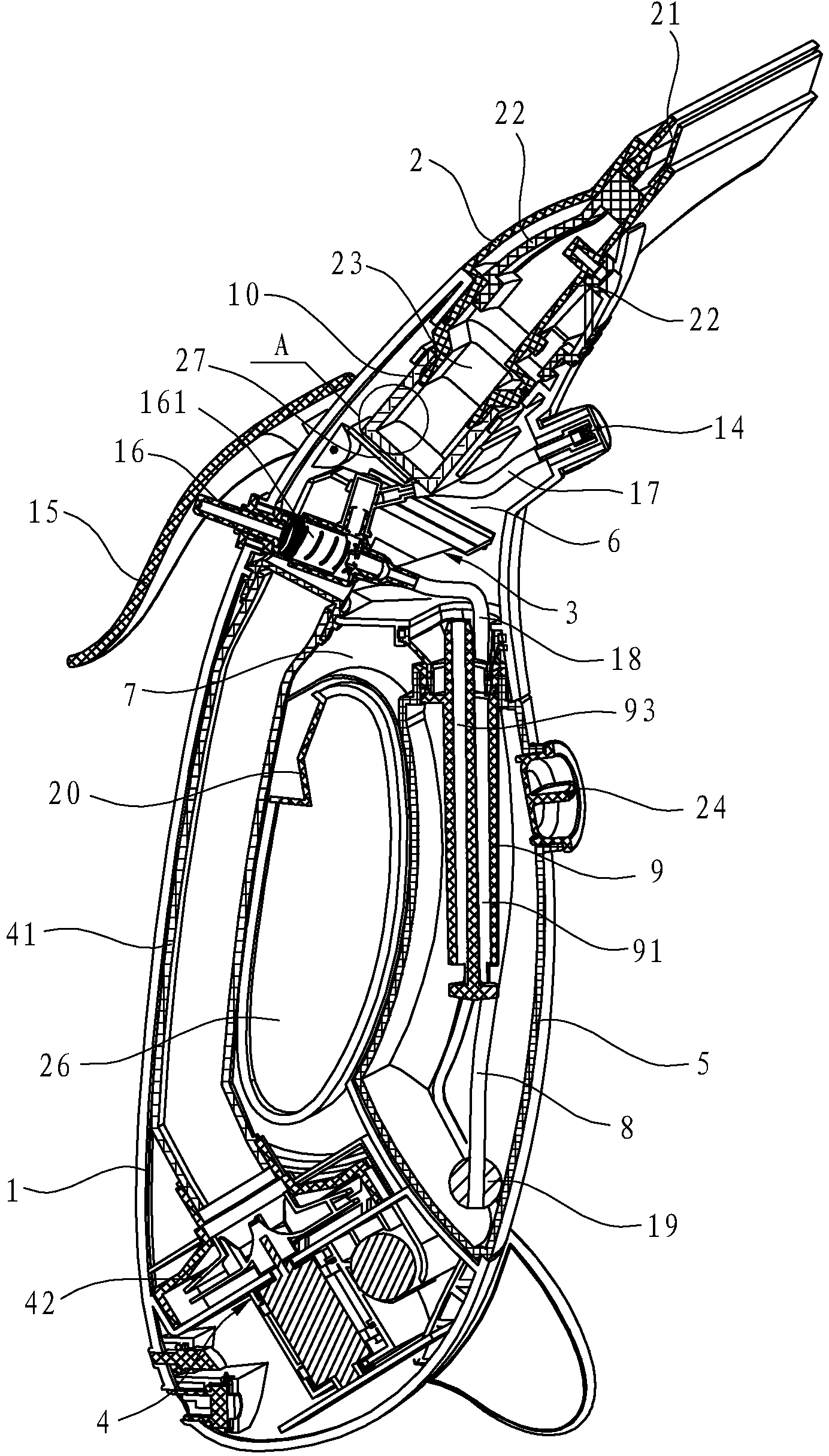

　　1.一種帶污水循環利用的硬質表面清潔器，包括殼體(1)、設于殼體(1)頂部的抽吸 嘴(2)以及設于殼體(1)內部的氣液分離機構(3)、抽吸裝置(4)和儲液容器(5)，所述的儲液 容器(5)內安裝有一帶有進液通道(91)的導流裝置(9)，從抽吸嘴(2)的吸入口(21)吸入的氣 液混合物由所述氣液分離機構(3)分離，水通過所述進液通道(11)流入儲液容器(5)，空氣 被吸入抽吸裝置(4)并排出殼體(1)外，其特征在于：在所述的儲液容器(5)內設有一取液 管(8)，在所述抽吸嘴(2)的流出口(23)與取液管(8)的進液口之間的流動路徑上安裝有過濾 裝置，所述的導流裝置(9)還包括一與取液管(8)的出液口相連通的出液通道(92)，在所述 殼體(1)上安裝有一噴液機構，從抽吸嘴(2)流出的污水經所述的過濾裝置過濾后進入取 液管(8)，并進而依次通過所述的出液通道(92)和噴液機構噴出至殼體(1)外。

　　2.根據權利要求1所述的帶污水循環利用的硬質表面清潔器，其特征在于：所述 的過濾裝置包括一安裝在所述抽吸嘴(2)流出口(23)的過濾器(10)，該過濾器(10)設于所述 氣液分離機構(3)的上方，從抽吸嘴(2)吸入的氣液混合物經所述過濾器(10)過濾后由氣液 分離機構(3)進行分離。

　　3.根據權利要求2所述的帶污水循環利用的硬質表面清潔器，其特征在于：所述 的過濾器(10)呈杯狀，過濾器(10)的上端口密封安裝在抽吸嘴的流出口(23)上，過濾器(10) 的側部和底部均開有過濾孔(101)。

　　4.根據權利要求1或2或3所述的帶污水循環利用的硬質表面清潔器，其特征在 于：所述的過濾裝置包括一安裝在所述進液通道(91)內的過濾芯(11)，經氣液分離機構(3) 分離后的水經所述過濾芯(11)過濾后流入儲液容器(5)內。

　　5.根據權利要求4所述的帶污水循環利用的硬質表面清潔器，其特征在于：所述 的過濾芯(11)為由過濾材質組成的過濾條。

　　6.根據權利要求1或2或3所述的帶污水循環利用的硬質表面清潔器，其特征在 于：所述的過濾裝置包括一安裝在儲液容器(5)內部的過濾筒(12)，所述的取液管(8)設于 過濾筒(12)的外壁與儲液容器(5)內壁之間，經氣液分離機構(3)分離后的水經所述的過濾 筒(12)過濾后流入儲液容器(5)內。

　　7.根據權利要求6所述的帶污水循環利用的硬質表面清潔器，其特征在于：所述 過濾筒(12)的上端口安裝在儲液容器內壁的頂部，過濾筒(12)的下端口安裝在儲液容器 內壁的底部，過濾筒(12)的筒體上開有濾孔(121)。

　　8.根據權利要求1或2或3所述的帶污水循環利用的硬質表面清潔器，其特征在 于：所述的過濾裝置包括一安裝在所述取液管(8)進液口的過濾頭(13)，儲液容器(5)內的 液體經所述過濾頭(13)過濾后進入取液管(8)。

　　9.根據權利要求8所述的帶污水循環利用的硬質表面清潔器，其特征在于：所述 的過濾頭(13)為由過濾材質組成的過濾球或者過濾塊。

　　10.根據權利要求1所述的帶污水循環利用的硬質表面清潔器，其特征在于：所述 的噴液機構包括有一噴霧頭(14)，且該噴霧頭(14)與所述抽吸嘴(2)的吸入口(21)設于殼體 (1)的同一側。

　　說明書

　　一種帶污水循環利用的硬質表面清潔器

　　技術領域

　　本發明涉及一種清潔器，尤其是涉及一種帶污水循環利用的硬質表面清潔器。

　　背景技術

　　在清洗墻面、玻璃和地板等硬質表面時，如果使用擦拭的方式很難徹底清除其表面 的灰塵以及水膜，清洗效果不好。為此，人們發明了各種吸水式的清潔器來清洗硬質表 面，其主要原理是借助抽吸機組產生抽吸氣流，從而能夠通過抽吸嘴從硬表面上吸取灰 塵和小水滴，并且能夠?qū)⒒覊m和小水滴轉移到臟液體箱中。如美國專利US6347428所公 開的一種硬表面抽吸設備，該硬質表面抽吸設備由抽吸機組產生抽吸氣流，通過抽吸嘴 的吸入口或者轉子進行引導，轉子通過傳動裝置驅動刷子。從抽吸嘴的吸入口的抽吸氣 流穿過臟液體箱，其中小液滴在臟液體箱的內部從液體空氣混合物中分離出來。又如專 利號為ZL201220452180.3(授權公告號為CN202843507U)的中國實用新型專利所公 開的一種吸水式清潔器，該吸水式清潔器包括有殼體，在殼體的頂部安裝有抽吸嘴，在 殼體內部形成有位于上方的分離室和位于下方的容置室，分離室內設有分離頭，在容置 室內設有抽吸裝置和臟液體箱。工作時，從抽吸嘴吸入氣液混合物到分離室，抽吸裝置 產生抽吸氣流，氣液混合物經分離頭分離后，空氣被吸入到抽吸裝置中，液體則流入臟 液體箱中。上述兩種清潔器在使用過程中，往往還需要與另外的噴水壺配合使用。使用 時，使用者往往一手持噴水壺，另一手持清潔器，或者右手交替手持噴水壺和清潔器， 首先用噴水壺朝待清潔的硬質表面噴水，然后用清潔器對噴水區域的硬質表面進行清 洗，不僅使用非常不方便，而且由抽吸嘴吸入的污水流入臟液體箱后，無法進行循環利 用，清潔過程所需的耗水量較大。

　　在現有技術中也有采用兩個儲液箱的硬質表面清潔器，如申請?zhí)枮?01210440941.8 (申請公布號為CN102920398A)的中國發明專利申請所公開的《帶噴水功能的吸水 式清潔器》，該清潔器在殼體下方可拆卸地連接有容器，容器包括獨立的第一部分和第 二部分，第一部分具有插入到殼體內的水流通道以及位于水流通道下方與水流通道連通 的第一儲水箱，第二部分內形成有第二儲水箱，第二儲水箱內的水能通過噴液裝置噴出 至殼體外。該清潔器的第一儲水箱和第二儲水箱相互獨立，經氣液分離后的污水通過水 流通道進入第一儲水箱，在第二儲水箱內預先注入清水或者混有清洗劑的清水�？梢�， 該清潔器雖然同時具備了噴水和清潔的功能，清潔過程中不必與另外的噴水壺配合使 用，但是也存在如下缺陷：由于在有限的清潔器空間內設置了兩個儲液箱，勢必使每個 儲液箱的容積均相對較小，在清潔過程中，第一儲水箱內的臟水會越來越多，第二儲水 箱內的清水會越來越少，所以完成一次較大面積的硬質表面清洗，往往需要往第二儲水 箱內多次注入清水并多次將第一儲水箱內的污水倒出，不僅操作不便，而且清潔過程中 耗水量也較大。

　　發明內容

　　本發明所要解決的技術問題是針對上述現有技術現狀，提供一種使用方便、清潔過 程中耗水量較小的帶污水循環利用的硬質表面清潔器。

　　本發明解決上述技術問題所采用的技術方案為：該帶污水循環利用的硬質表面清潔 器，包括殼體、設于殼體頂部的抽吸嘴以及設于殼體內部的氣液分離機構、抽吸裝置和 儲液容器，所述的儲液容器內安裝有一帶有進液通道的導流裝置，從抽吸嘴的吸入口吸 入的氣液混合物由所述氣液分離機構分離，水通過所述進液通道流入儲液容器，空氣被 吸入抽吸裝置并排出殼體外，其特征在于：在所述的儲液容器內設有一取液管，在所述 抽吸嘴的流出口與取液管的進液口之間的流動路徑上安裝有過濾裝置，所述的導流裝置 還包括一與取液管的出液口相連通的出液通道，在所述殼體上安裝有一噴液機構，從抽 吸嘴流出的污水經所述的過濾裝置過濾后進入取液管，并進而依次通過所述的出液通道 和噴液機構噴出至殼體外。

　　過濾裝置可以采用多種過濾結構，一種優選方案是，所述的過濾裝置包括一安裝在 所述抽吸嘴流出口的過濾器，該過濾器設于所述氣液分離機構的上方，從抽吸嘴吸入的 氣液混合物經所述過濾器過濾后由氣液分離機構進行分離。

　　進一步地，所述的過濾器呈杯狀，過濾器的上端口密封安裝在抽吸嘴的流出口上， 過濾器的側部和底部均開有過濾孔。

　　作為過濾裝置的另一優選方案，所述的過濾裝置包括一安裝在所述進液通道內的過 濾芯，經氣液分離機構分離后的水經所述過濾芯過濾后流入儲液容器內。

　　進一步地，所述的過濾芯為由過濾材質組成的過濾條。過濾材質可以采用活性炭、 石英砂或者陶瓷顆粒等。

　　作為過濾裝置的又一優選方案，所述的過濾裝置包括一安裝在儲液容器內部的過濾 筒，所述的取液管設于過濾筒的外壁與儲液容器內壁之間，經氣液分離機構分離后的水 經所述的過濾筒過濾后流入儲液容器內。

　　進一步地，所述過濾筒的上端口安裝在儲液容器內壁的頂部，過濾筒的下端口安裝 在儲液容器內壁的底部，過濾筒的筒體上開有濾孔。

　　作為過濾裝置的又一優選方案，所述的過濾裝置包括一安裝在所述取液管進液口的 過濾頭，儲液容器內的液體經所述過濾頭過濾后進入取液管。

　　進一步地，所述的過濾頭為由過濾材質組成的過濾球或者過濾塊。該優選方案中， 過濾材質可以采用銅粉末壓塊，由于銅粉末壓塊比重較大，從而可以使取液管的進液口 保持在儲液容器的低位，利于取液管從儲液容器中進行取液。

　　更進一步地，為了使用方便，所述的噴液機構包括有一噴霧頭，且該噴霧頭與所述 抽吸嘴的吸入口設于殼體的同一側。

　　此外，為了便于取液管進行取液，在所述取液管的下端還可以安裝有一個比重能足 以使取液管的下端保持在儲液容器低位的取液球。當然，在上述取液管進液口安裝過濾 頭的方案中，由于過濾頭自身的重量，已經可以使取液管的進液口端保持在儲液容器的 低位，因而不需要再額外設置所述的取液球。

　　與現有技術相比，本發明的優點在于：該硬質表面清潔器通過安裝在抽吸嘴流出口 與取液管進液口之間的流動路徑上的過濾裝置，可以對從抽吸嘴吸入的污水進行過濾， 清潔器在使用過程中，污水經過濾后流入儲液容器，并進而通過噴液機構噴出至待清潔 的硬質表面上，最后由抽吸嘴對已噴水的區域進行抽吸清洗，清洗后產生的污水再次由 抽吸嘴吸入并進行過濾，從而實現了污水的循環利用，減少了清潔過程所需的耗水量; 并且，由于儲液容器中的水能進行循環使用，因而不用頻繁地往儲液容器中注入清水或 者將儲液容器中已經混濁的污水倒出，使用非常方便。
