申請日2013.09.30

　　公開(公告)日2014.04.02

　　IPC分類號C02F1/74; C02F1/32

　　摘要

　　本實用新型涉及一種可循環降解工業廢水中高濃度有機物的光催化智能裝置，包括反應器殼體、泵、紫外燈、工控機、UV在線監測儀等，紫外燈通過支架垂直固定反應器內部，反應器兩側各連一個泵，工控機連接取樣閥門、UV在線監測儀、排流閥門、循環閥門和循環泵，反應器底部裝有曝氣器用于通入壓縮空氣。本實用新型不僅利用紫外光的特殊能量將高濃度有機物降解，而且實現了水處理的智能化控制，具有降解效率高、能耗低、操作簡便、易維護、設備成本低、占地面積小等優點。

　　權利要求書

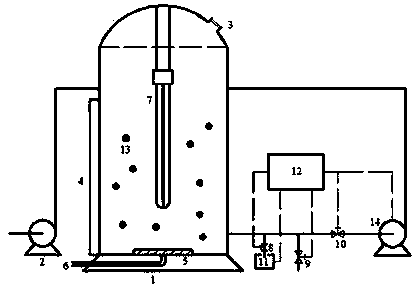

　　1.一種可循環降解工業廢水中高濃度有機物的光催化智能裝置，包括反應器殼體(1)、給水泵(2)、循環泵(14)、紫外燈(7)、UV在線監測儀(11)和工控機(12)，其特征在于：所述反應器殼體(1)一側與給水泵(2)直接相連，另一側與循環泵(14)形成一個回路;紫外燈通過支架垂直固定在反應器殼體(1)內部。

　　2.根據權利要求1所述的一種可循環降解工業廢水中高濃度有機物的光催化智能裝置，其特征在于：所述的反應器底部中央安裝曝氣器(5)，曝氣器(5)與外部壓縮空氣倒入管(6)相連接;頂部人孔(3)用作壓縮空氣的出口。

　　3.根據權利要求1所述的一種可循環降解工業廢水中高濃度有機物的光催化智能裝置，其特征在于：所述UV在線監測儀(11)通過取樣閥門(8)與所述回路中出水管道相連接;排流閥門(9)與所述回路出水管道相連接用于處理后水的排放;取樣閥門(8)、排流閥門(9)、循環閥門(10)、UV在線監測儀(11)和循環泵(14)與工控機(12)相連接。

　　說明書

　　一種可循環降解工業廢水中高濃度有機物的光催化智能裝置

　　技術領域

　　本實用新型屬于污水處理領域，具體涉及一種可循環降解工業廢水中高濃度有機物的光催化智能裝置。

　　背景技術

　　隨著工業迅速發展，廢水的種類和水量迅猛增加，對水體的污染也日趨加重，嚴重威脅人類的健康和安全。工業廢水具有成分復雜、水質水量變化大、顏色深、可生化性低等特點，高濃度工業廢水COD值可高達105mg/L，色度可達4000倍以上，其中所含難降解有毒有機成分也越來越多，有些甚至含致癌、致突變、致畸變的有機物，對環境尤其是水環境的威脅和危害越來越大，成為國內外公認的極難處理的工業廢水之一。

　　傳統的工業廢水處理方法有物化法、化學法、物理吸附法、生化法、電化學法等。這些方法耗資大、運行費用高、受適用條件限制且處理效果不理想，難以滿足凈化處理這類有機物在技術(氧化能力不強或有選擇性氧化)和經濟(設備復雜、成本較高)上的要求，處理的難度日益加劇。

　　發明內容

　　本實用新型的目的是為了解決上述問題而提供一種可循環降解工業廢水中高濃度有機物的光催化智能裝置。

　　本實用新型的技術方案是：一種可循環降解工業廢水中高濃度有機物的光催化智能裝置，包括反應器殼體、水泵、紫外燈、UV在線監測儀和工控機，所述反應器殼體一側與給水泵直接相連，另一側與循環泵形成一個回路;紫外燈通過支架垂直固定在反應器殼體內部。

　　所述的反應器底部中央安裝曝氣器，曝氣器與外部壓縮空氣倒入管相連接;頂部人孔用作壓縮空氣的出口。

　　所述UV在線監測儀通過取樣閥門與所述回路中出水管道相連接;排流閥門與所述回路出水管道相連接用于處理后水的排放;取樣閥門、排流閥門、循環閥門、UV在線監測儀和循環泵與工控機相連接。

　　本實用新型的優勢在于：本實用新型利用紫外光特殊的能量提供給光催化劑使得有機物被氧化降解為小分子物質或者徹底礦化為二氧化碳和水，從而降低工業廢水中具有毒性的高濃度有機物，與傳統的方法相比，具有降解效率高、能耗低、操作簡便、易維護、設備成本低、占地面積小等優點。此外，本實用新型能夠?qū)崿F(xiàn)工業廢水處理的智能化控制，進一步降低了運行過程中產生的諸多費用。綜上，本實用新型不僅對工業廢水中有機物的去除效果好，而且實現了節能減排的目的。
