申請日2013.09.30

　　公開(公告)日2014.03.12

　　IPC分類號B01D25/12; B01D25/32

　　摘要

　　本實用新型公開了壓濾機廢水濾渣收集裝置，包括位于兩端用于支撐壓濾機濾箱的“H”型支架，兩個“H”型支架之間的濾箱下方設有托板，托板兩端中間設有轉軸，兩端轉軸分別轉動連接在“H”型支架的橫桿上;所述托板一側為直邊，其它三邊向上折起，形成折邊，一端設有排水孔。本實用新型由于在壓濾機的濾箱下方設置廢水濾渣收集托板，集中收集廢水、濾渣，方便及時清理，避免了對地面的嚴重污染，同時也減輕了人工清運濾渣的人力消耗，節省時間，節約成本。

　　權利要求書

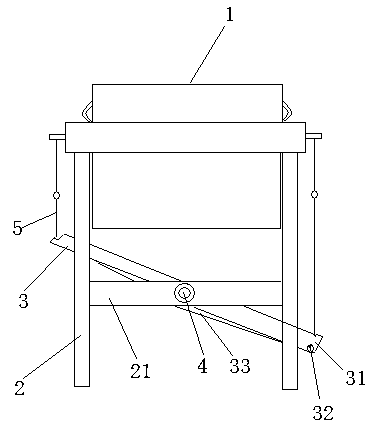

　　1.壓濾機廢水濾渣收集裝置，其特征在于：包括位于兩端用于支撐壓濾機濾箱(1)的“H”型支架(2)，兩個“H”型支架(2)之間的濾箱(1)下方設有托板(3)，托板(3)兩端中間設有轉軸(4)，兩端轉軸(4)分別轉動連接在“H”型支架(2)的橫桿(21)上。

　　2. 根據權利要求1所述的壓濾機廢水濾渣收集裝置，其特征在于：所述托板(3)一側為直邊，其它三邊向上折起，形成折邊(31)，一端設有排水孔(32)。

　　3. 根據權利要求1或2所述的壓濾機廢水濾渣收集裝置，其特征在于：所述托板(3)的寬度大于上方濾箱(1)的寬度。

　　4. 根據權利要求1所述的壓濾機廢水濾渣收集裝置，其特征在于：所述托板(3)上方支架(2)的兩側懸掛有擋網(5)，擋網(5)底邊垂掛在托板(3)兩側邊部。

　　5. 根據權利要求1所述的壓濾機廢水濾渣收集裝置，其特征在于：所述托板(3)底部設有多道橫向加強筋(33)。

　　說明書

　　壓濾機廢水濾渣收集裝置

　　技術領域

　　本實用新型涉及壓濾機領域，具體涉及壓濾機廢水廢渣收集裝置。

　　背景技術

　　壓濾機工作過程：在輸料泵的壓力作用下，將需要過濾的物料液體送進各濾室，通過濾布，將固體和液體分離。在濾布上形成濾渣，直至充滿濾室形成濾餅。濾液穿過濾布并沿濾板溝槽流至下方出液孔通道排出。過濾結束后打開壓濾機卸除濾餅(濾餅儲存在于相鄰兩個濾板間)，清洗濾布，重新壓緊濾板開始下一工作循環。

　　壓濾機落地架高安裝，壓濾過程中廢水由濾板兩側下方的出液孔直接排放到地面挖掘的排水溝內;卸濾渣時，拆開濾框，讓廢渣直接落到地面，然后收集(通常是人工用鍬)起來再運送出去。這種方法存在如下缺點：1、廢水落地四處飛濺和濾渣的直接傾倒使得地面污染十分嚴重;2、人工收集廢渣，費工費時，增加生產成本。

　　發明內容

　　本實用新型要解決的技術問題是提供一種壓濾機廢水濾渣收集裝置，壓濾過程中收集廢水集中排;卸濾渣時集中收集在托板上，方便轉移至推車中及時運走，有效保持生產過程中的衛生環境。

　　本實用新型通過以下技術方案實現：

　　壓濾機廢水濾渣收集裝置，包括位于兩端用于支撐壓濾機濾箱的“H”型支架，兩個“H”型支架之間的濾箱下方設有托板，托板兩端中間設有轉軸，兩端轉軸分別轉動連接在“H”型支架的橫桿上。

　　本實用新型進一步改進方案是，所述托板一側為直邊，其它三邊向上折起，形成折邊，一端設有排水孔。壓濾過程中，托板向有折邊的一側傾斜，收集濾板出液孔流出的廢水，集中從排水孔排出;濾渣卸完后，托板向直邊一側傾斜，方便將托板上的濾渣轉移至推車內，及時運走。

　　本實用新型更進一步改進方案是，所述托板的寬度大于上方濾箱的寬度。有效防止壓濾廢水和濾渣撒出托板之外。

　　本實用新型更進一步改進方案是，所述托板上方支架的兩側懸掛有擋網，擋網底邊垂掛在托板兩側邊部。也有效防止壓濾廢水和濾渣撒出托板之外。

　　本實用新型更進一步改進方案是，所述托板底部設有多道橫向加強筋。加強托板的承載能力。

　　本實用新型與現有技術相比，具有以下明顯優點：

　　本實用新型由于在壓濾機的濾箱下方設置廢水濾渣收集托板，集中收集廢水、濾渣，方便及時清理，避免了對地面的嚴重污染，同時也減輕了人工清運濾渣的人力消耗，節省時間，節約成本。
