申請日2013.09.30
公開(公告)日2014.04.09
IPC分類號C02F11/12
摘要
本實用新型公開了一種用于污泥處理的振動熱干燥設備，它包括：箱體，其內部具有空腔;所述箱體具有進料口和出料口;隔板，其均勻設置數個通孔，裝設于所述箱體內，將所述空腔分隔為上腔和下腔;振動電機，設置于所述箱體外側壁上;基座，位于所述箱體下方，所述基座上設置有數個彈簧，所述彈簧一端固定于所述基座，另一端連接所述箱體;種用于污泥處理的振動熱干燥設備，它具備結構簡單、牢固，制造成本低，安裝方便，有效提高單機處理量，運行穩定，干燥用時短、效果好，自動化程序高的特點，它是一種技術性和經濟性均優越的產品。
權利要求書

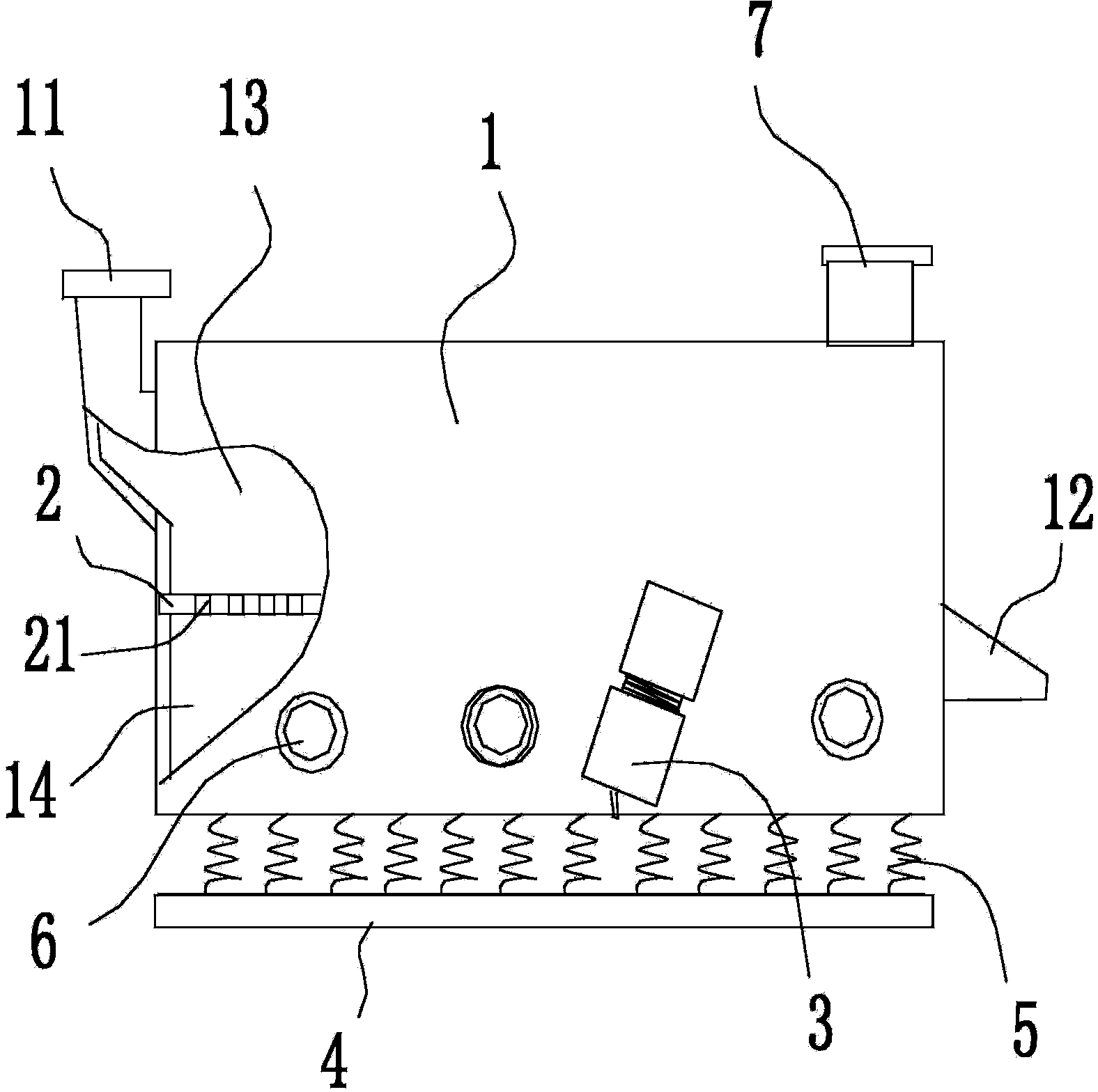

1.一種用于污泥處理的振動熱干燥設備，其特征在于，它包括：
箱體，其內部具有空腔;所述箱體具有進料口和出料口;
隔板，其均勻設置數個通孔，裝設于所述箱體內，將所述空腔分隔為上腔和下腔;
振動電機，設置于所述箱體外側壁上;
基座，位于所述箱體下方，所述基座上設置有數個彈簧，所述彈簧一端固定于所述基座，另一端連接所述箱體;
進風口，其與所述下腔相通;
出風口，設于所述箱體上，與所述上腔相通。
2.根據權利要求1所述的用于污泥處理的振動熱干燥設備，其特征在于：所述彈簧為螺旋彈簧。
3.根據權利要求1或2所述的用于污泥處理的振動熱干燥設備，其特征在于：所述箱體由金屬材料制成，整體呈矩形體狀。
說明書
用于污泥處理的振動熱干燥設備
【技術領域】
本實用新型涉及到一種用于污泥處理的振動熱干燥設備。
【背景技術】
污泥處理項目是符合國家資源循環的經濟發展方向、符合當前國家重點鼓勵發展的產業技術要求�！秶摇笆晃濉苯�(jīng)濟社會發展規劃綱要》提出：“經濟社會發展的戰略重點和主要任務之一就是建設資源節約、環境友好社會，建設資源節約、環境友好社會的重要任務是發展循環經濟�！倍卷椖客ㄟ^對污泥進行穩定化、減理化、無害化處理后作為資源加以綜合利用，完全與國家提出的經濟社會發展的戰略重點和主要任務相吻合�！吨泄仓醒雵鴦赵宏P于實施科技規劃綱要增強自主創新能力的決定》中明確指出：“建設創新型國家，核心就是把增強自主創新能力作為發展科學技術的戰略基點�！北卷椖繉⑽勰嗟臒o害化處理與生產制造過程二合為一，綜合多行業成熟工藝，成功研發出一套適用于污泥處置的工藝，達到將污泥穩定化、減量化、無害化處理并綜合利用的效果，這在國內外污泥處置方式中屬首創。
對于污泥無論采取填埋、焚燒、碳化、填海、干化等何種污泥處置方式，都存在著二次污染、耗費能源、占用空間的問題。資源化是污泥處置的最佳方式，通過規范的監控，除可有效杜絕二次污染，更可避免處理污泥直接造成資源消耗和高昂經濟支出的雙重代價。因此本項目的實施營運本身就是循環經濟節能項目，同時產出的衍生產品，作為一種新生的低碳經濟產品，其發展及市場需求非常巨大。
現有用于污泥處理的熱干燥設備，傳動不穩定，結構復雜，制造成本高，干燥效果欠佳，運行成本高、干燥時間長、單機處理批量不足等等問題。目前污泥處理的熱干燥設備，還沒發現有振動熱干燥設備。
因此，為了克服上述的問題，我們研制了一種用于污泥處理的振動熱干燥設備。
【實用新型內容】
本實用新型的目的所要解決的技術問題是要提供一種用于污泥處理的熱干燥設備，它具備結構簡單、牢固，制造成本低，安裝方便，有效提高單機處理量，運行穩定，干燥用時短、效果好，自動化程序高的特點，它是一種技術性和經濟性均優越的產品。
本實用新型要解決其技術問題所采用的技術方案為：一種用于污泥處理的振動熱干燥設備，其特征在于，它包括：
箱體，其內部具有空腔;所述箱體具有進料口和出料口;
隔板，其均勻設置數個通孔，裝設于所述箱體內，將所述空腔分隔為上腔和下腔;
振動電機，設置于所述箱體外側壁上;
基座，位于所述箱體下方，所述基座上設置有數個彈簧，所述彈簧一端固定于所述基座，另一端連接所述箱體;
進風口，其與所述下腔相通;
出風口，設于所述箱體上，與所述上腔相通。
進一步地，所述彈簧為螺旋彈簧。
進一步地，所述箱體由金屬材料制成，整體呈矩形體狀。
本實用新型同背景技術相比所產生的有益效果：
由于本實用新型采用了上述的技術方案，能提供一種用于污泥處理的振動熱干燥設備，它具備結構簡單、牢固，制造成本低，安裝方便，有效提高單機處理量，運行穩定，干燥用時短、效果好，自動化程序高的特點，它是一種技術性和經濟性均優越的產品。
