申請日2013.09.30

　　公開(公告)日2014.04.09

　　IPC分類號C02F11/12; F28F3/08

　　摘要

　　本實用新型公開了一種污泥干燥機傳熱板，包括疊合熱熔焊接的兩個凹凸板片，板片間具有介質流通的空間，所述熱熔點形成于兩個所述凹凸板片的相對突出的板面，且焊接有與所述空間連通的進口管和出口管。本實用新型，可根據實際生產需求，設計傳熱板組，調整尺寸和增減傳熱板數量。熱源流體從中空的換熱板內部通過，污泥顆粒依靠自身重力自上而下通過所述污泥干燥機傳熱板組，板片的凹凸結構能讓污泥顆粒在板組內形成湍流，保證高的換熱效率，并能有效防止結垢。

　　權利要求書

　　1.污泥干燥機傳熱板，其特征在于，包括疊合熱熔焊接的兩個凹凸板 片，板片間具有介質流通的空間，所述熱熔點形成于兩個所述凹凸板片的 相對突出的板面，且焊接有與所述空間連通的進口管和出口管。

　　2.根據權利要求1所述的污泥干燥機傳熱板，其特征在于，所述凹凸 板片的板面呈波紋狀或者酒窩狀。

　　3.根據權利要求2所述的污泥干燥機傳熱板，其特征在于，所述凹凸 板片一次沖壓成型。

　　4.根據權利要求1所述的污泥干燥機傳熱板，其特征在于，所述凹凸 板片由耐腐蝕材料制成。

　　5.根據權利要求4所述的污泥干燥機傳熱板，其特征在于，所述耐腐 蝕材料具體為不銹鋼。

　　說明書

　　污泥干燥機傳熱板

　　技術領域

　　本實用新型涉及污泥干燥機，具體涉及污泥干燥機傳熱板。

　　背景技術

　　傳統(tǒng)污泥熱干化大多使用槳葉干燥機、滾筒干燥機或者圓盤干燥機。 其中，滾筒干燥機的強擾動和機械作用需要動力來源，且后續(xù)冷凝洗滌廢 水量大，熱損失現象嚴重，導致系統(tǒng)的額外能耗增加;轉盤干燥機和槳葉 干燥機運動部件太多，維修費用較高，且電能消耗大。

　　相比較而言，污泥板式干燥機換熱效率高，結構簡單，且無需額外的 動力裝置，大大減小能耗。污泥板式干燥機的核心部件是傳熱板組，如何 在滿足高換熱效率的基礎上，有效防止污泥結垢，便于清洗是本領域技術 人員需要解決的問題。

　　實用新型內容

　　本實用新型所要解決的技術問題是現有傳熱板組所存在的換熱效率 低、不易于清洗結垢的問題。

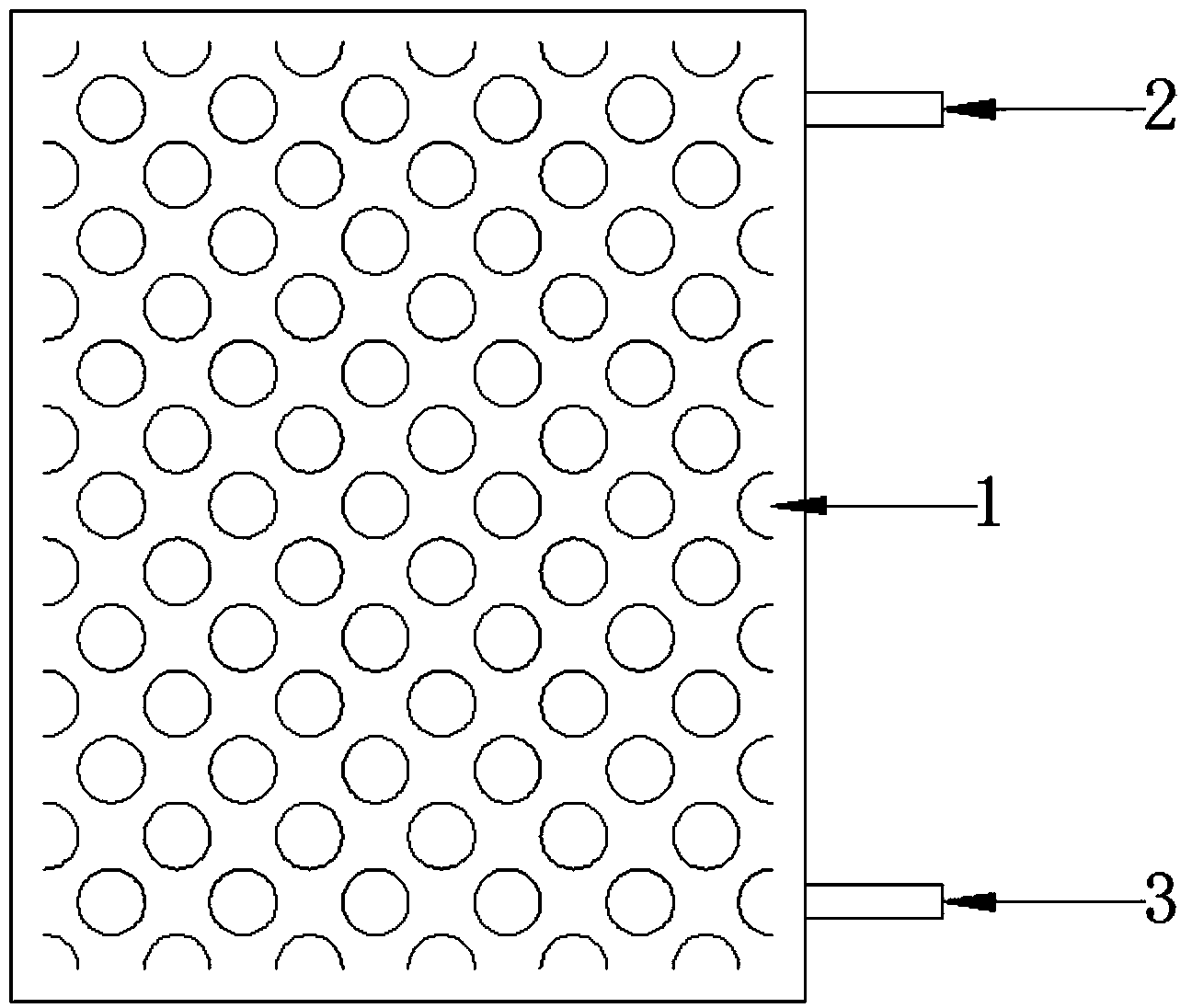

　　為了解決上述技術問題，本實用新型所采用的技術方案是提供一種污 泥干燥機傳熱板，包括疊合熱熔焊接的兩個凹凸板片，板片間具有介質流 通的空間，所述熱熔點形成于兩個所述凹凸板片的相對突出的板面，且焊 接有與所述空間連通的進口管和出口管。

　　在上述方案中，所述凹凸板片的板面呈波紋狀或者酒窩狀。

　　在上述方案中，所述凹凸板片一次沖壓成型。

　　在上述方案中，所述凹凸板片由耐腐蝕材料制成。

　　在上述方案中，所述耐腐蝕材料具體為不銹鋼。

　　本實用新型，可根據實際生產需求，設計傳熱板組，調整尺寸和增減 傳熱板數量。熱源流體從中空的換熱板內部通過，污泥顆粒依靠自身重力 自上而下通過所述污泥干燥機傳熱板組，板片的凹凸結構能讓污泥顆粒在 板組內形成湍流，保證高的換熱效率，并能有效防止結垢。
