申請日2013.09.30

　　公開(公告)日2014.05.28

　　IPC分類號A24B5/16; B01D33/41

　　摘要

　　本實用新型提供一種洗梗機污水過濾裝置，它包括位于洗梗機排水管出口下方的貯水箱，貯水箱底部設有出水管，出水管與地下水道連通。該洗梗機污水過濾裝置，可以將洗梗后的污水進行過濾，將其中含有的雜物剔除，避免污水直接排到地下水道中造成地下水道的堵塞;另，將污水引流到貯水箱后集中貯存，并均勻排放，可避免造成洗梗機周圍地面積水。

　　權利要求書

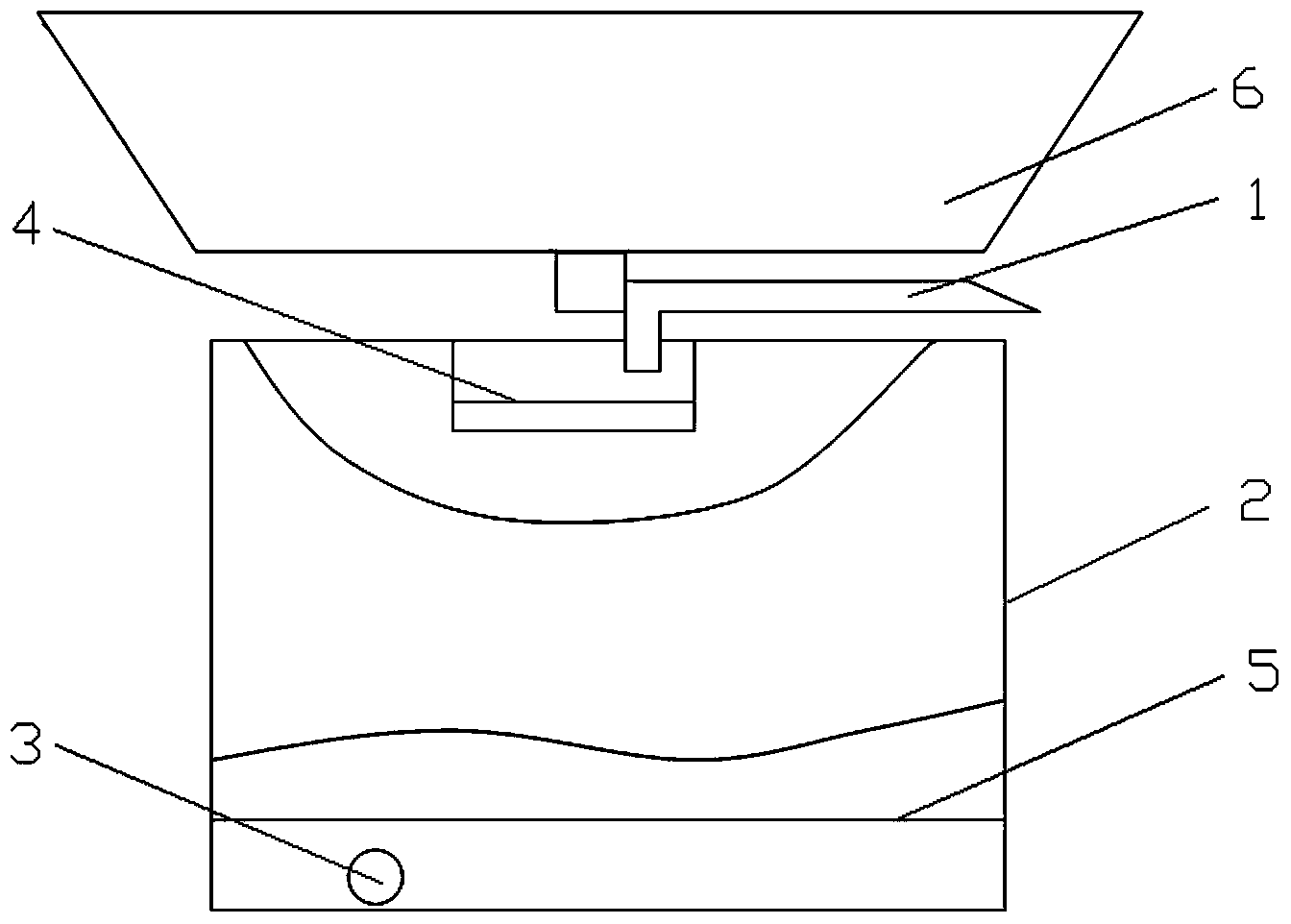

　　1.一種洗梗機污水過濾裝置，其特征在于：它包括位于洗梗機排水管出口下方的貯水箱，所述貯水箱底部設有出水管，所述出水管與地下水道連通，所述貯水箱內設有過濾網，所述過濾網包括掛在所述貯水箱箱口上的第一過濾層，所述過濾網還包括位于所述貯水箱底部的第二過濾層，所述出水管管口位于所述第二過濾層下方。

　　2.根據權利要求1所述的洗梗機污水過濾裝置，其特征在于：所述第二過濾層在所述貯水箱內上下移動。

　　3.根據權利要求1所述的洗梗機污水過濾裝置，其特征在于：所述貯水箱位于洗梗機風機下方。

　　4.根據權利要求1所述的洗梗機污水過濾裝置，其特征在于：所述貯水箱的外形為長方體。

　　說明書

　　洗梗機污水過濾裝置

　　技術領域

　　本實用新型涉及一種洗梗機污水過濾裝置。

　　背景技術

　　制絲、卷接、包裝是卷煙制造工藝的三個主要過程，它們分別承擔著原材料加工、卷制 成形和包裝成品的三大任務。制絲是將含梗的煙葉，經過回潮、去梗、煙梗加工、葉片加工 等工序，并經過除去雜質，最終使煙絲的寬度、水分、溫度等工藝參數均達到各等級卷煙工 藝的要求，進而達到成絲率高、純凈無雜質、松散且具有彈性和填充力等要求。此外，葉絲 和梗絲的配比要符合工藝要求，以滿足后序卷制工藝的要求，減少損耗和單箱耗絲量;通過 加香加料，可促進煙絲內在質量的醇化，改變卷煙的燃吸品質。因此，制絲工藝的好壞是影 響卷煙內在質量的關鍵因素。

　　卷煙制絲設備分為切絲前處理設備、切絲設備和切絲后處理設備三部分。切絲前處理設 備主要是用于葉、梗分離的打葉設備，圍繞著葉、梗分離設備，有一系列的附屬設備，其中 主要是加濕設備和流量均衡設備。切絲后處理設備主要是烘絲設備及一系列的附屬設備等。 根據制絲過程各設備的特點和功能，將卷煙制絲設備作如下分類：加濕設備、葉梗分離及梗 處理設備、切絲設備、干燥設備和其它設備。

　　卷煙工藝從某種角度來說，可以用加工過程中水分的變化來描述。煙葉的加濕回軟是為 了便于加工，減少煙葉的破碎和損耗。在不同的工序中有不同的加濕要求和工藝特點，但就 其加濕機理來說有共同的特點和理論基礎。加濕設備主要包括：真空回潮機、潤葉機、潤葉 基機、潤梗機(加潮隧道)、洗梗機等。

　　洗梗機附屬設備是將洗梗后的污水直接排至地下水道，再到污水處理池處理的，在排水 過程中容易造成如下問題：一是污水無端滲透至地面，致使洗梗機周圍地面積水，影響現場 環境;二是污水中含有細、短的煙梗、泥等雜物，容易造成地下水道堵塞。

　　實用新型內容

　　鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種洗梗機污水過濾裝置， 用于解決現有技術中洗梗機污水容易滲透至地面及容易造成地下水道堵塞的問題。

　　為實現上述目的及其他相關目的，本實用新型提供一種洗梗機污水過濾裝置，它包括位 于洗梗機排水管出口下方的貯水箱，貯水箱底部設有出水管，出水管與地下水道連通。

　　優選的，貯水箱內設有過濾網。

　　進一步的優選，過濾網包括掛在貯水箱箱口上的第一過濾層。更進一步的優選，第一過 濾層沿貯水箱箱口水平移動。

　　進一步的優選，過濾網還包括位于貯水箱底部的第二過濾層，出水管管口位于第二過濾 層下方。更進一步的優選，第二過濾層在貯水箱內上下移動。

　　優選的，貯水箱位于洗梗機風機下方。

　　優選的，貯水箱的外形為長方體。

　　如上所述，本實用新型洗梗機污水過濾裝置，具有以下有益效果：

　　該洗梗機污水過濾裝置，可以將洗梗后的污水進行過濾，將其中含有的雜物剔除，避免 污水直接排到地下水道中造成地下水道的堵塞;另，將污水引流到貯水箱后集中貯存，并均 勻排放，可避免造成洗梗機周圍地面積水。
