申請日2010.06.08

　　公開(公告)日2010.10.06

　　IPC分類號C02F1/28; C02F9/02

　　摘要

　　本發明涉及處理小規模含油廢水的隔油裝置;一種小型自動化多級處理含油廢水裝置，由進水管，細篩網，顆粒去除區，重力除油區，集油管，吸附區，PLC水位自動控制裝置，隔油氈抽屜，活性炭柱和排水管構成;顆粒去除區頂端設有進水管，顆粒去除區與進水管之間設有細篩網，且細篩網略高于下水位;顆粒去除區與重力除油區連通;集油管和PLC水位自動控制裝置設于重力除油區上端，且集油管等于或略高于上水位;重力除油區與吸附處理區通過閘門連通，閘門設于重力除油區底部;所述的吸附處理區由隔油氈抽屜和活性炭柱構成，從低到頂依次為隔油氈抽屜、活性炭，所述的隔油氈抽屜、活性炭柱依次連通，活性炭柱上端開口且略低于下水位;排水管位于吸附區底部。通過本裝置實現含油廢水中油份的有效去除。經處理過的水可以進入排水管網，也可以直接排放。

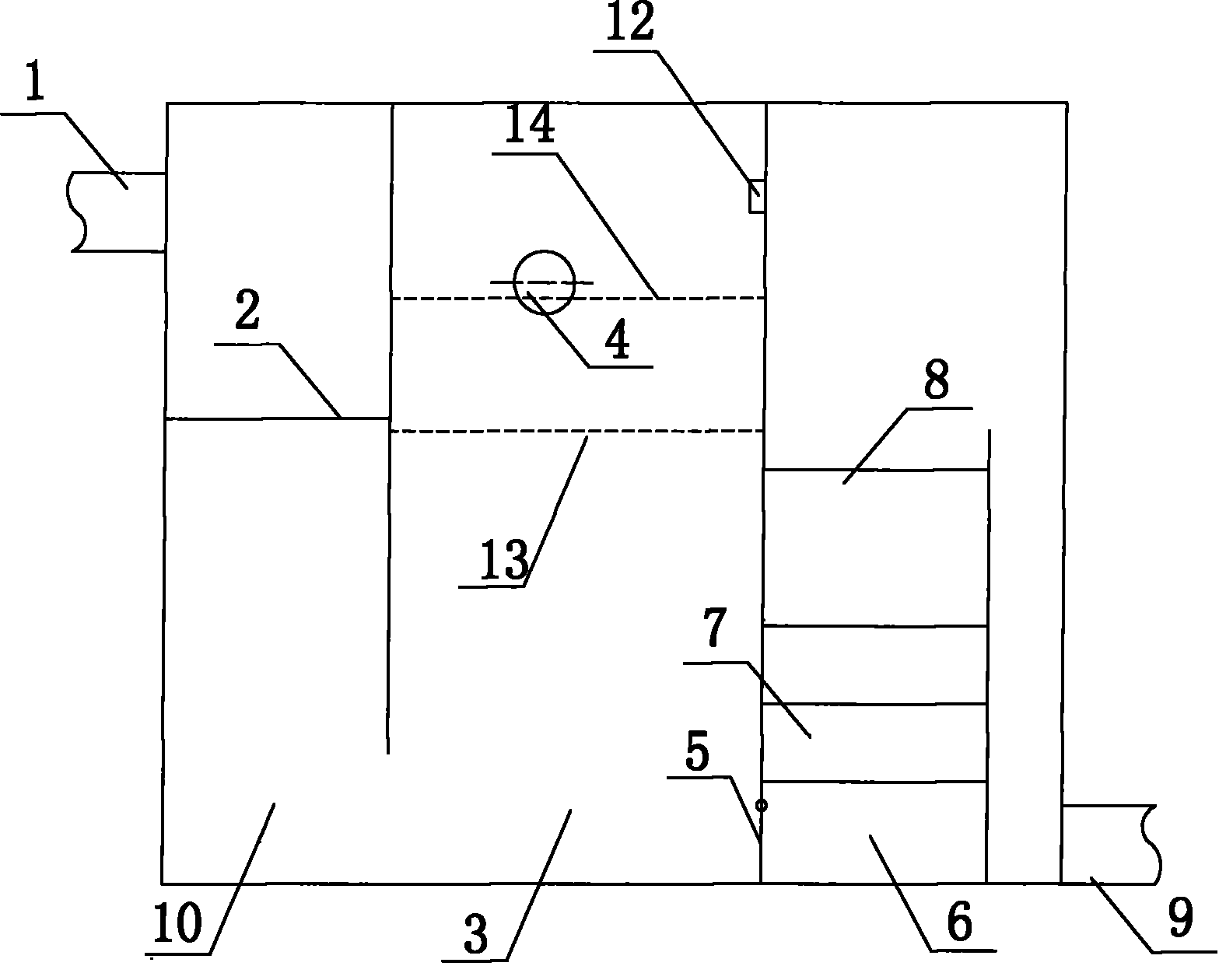

　　摘要附圖



　　權利要求書

　　1.一種小型自動化多級處理含油廢水裝置，由進水管(1)，細篩網(2)，顆粒去除區(10)，重力除油區(3)，集油管(4)，吸附區(6)，水位自動控制裝置(12)隔油氈抽屜(7)、活性炭柱(8)和排水管(9)構成;顆粒去除區(10)頂端設有進水管(1)，顆粒去除區(10)與進水管(1)之間設有細篩網(2)，且細篩網(2)略高于下水位;顆粒去除區(10)與重力除油區(3)連通;集油管(4)和PLC水位自動控制裝置(12)設于重力除油區(3)上端，且集油管(4)略高于上水位;重力除油區(5)與吸附處理區通過閘門(5)連通，閘門(5)設于重力除油區(3)底部;所述的吸附處理區(6)由隔油氈抽屜(7)和活性炭柱(8)構成，從低到頂依次為隔油氈抽屜(7)、活性炭柱(8)，所述的隔油氈抽屜(7)、活性炭柱(8)依次連通，活性炭柱(8)上端開口且低于下水位;排水管(9)位于吸附區(6)底部。

　　2.根據權利要求1所述的一種小型自動化多級處理含油廢水裝置，其特征在于所述的隔油氈抽屜有2-3層。

　　說明書

　　一種小型自動化多級處理含油廢水裝置

　　所屬技術領域

　　本發明及處理小規模含油廢水的隔油裝置，尤其是處理餐飲業含油廢水。對現有的除油裝置進行有效改進，是一種一體化自動多級處理餐飲業含油廢水裝置。

　　背景技術

　　目前，在我國的含油廢水處理工藝中，一種是平流式隔油池，這種隔油池利用油水的密度差，使得油污上浮的原理處理含油廢水，但是，該裝置占地面積過大，而且主要去除的是含油廢水中的上浮油，對于其他油分的處理效果不好。當進水含油濃度很高時，難以達到排放要求。另一種為隔油氈吸油，這種裝置利用了隔油氈的強吸油效果去除水中油污，但是，只能局限于處理水中含油量較小的廢水，對于餐飲業的高含油量效果并不理想，而且隔油氈的更換較為麻煩。

　　發明內容

　　要解決其技術問題

　　為克服現有除油裝置只能去除含油廢水中的上浮油，對于其他油分的處理效果不好的缺點，本發明提供一種除油裝置，該裝置不僅能夠有效的去除上浮油，同時還可以進行深度除油，而且對于進水中的較大的懸浮固體顆粒也能夠有效攔截。

　　技術方案

　　一種小型自動化多級處理含油廢水裝置，由進水管，細篩網，顆粒去除區，重力除油區，集油管，吸附區，PLC水位自動控制裝置和排水管構成;顆粒去除區頂端設有進水管，顆粒去除區與進水管之間設有細篩網，且細篩網略高于下水位;顆粒去除區與重力除油區連通;集油管和PLC水位自動控制裝置設于重力除油區上端，且集油管略高于上水位;重力除油區與吸附處理區通過閘門連通，閘門設于重力除油區底部;所述的吸附處理區由隔油氈抽屜和活性炭柱構成，從低到頂依次為隔油氈抽屜、活性炭柱，隔油氈抽屜、活性炭柱依次連通，活性炭柱上端開口且低于下水位;排水管位于吸附區底部。

　　有益效果

　　1、考慮到進水可能會含有顆粒較大的懸浮固體顆粒，在顆粒去除區內設一細篩網，用于阻擋較大的顆粒物質，同時參考平流式隔油池的設計樣式，設計一個使用沉降分離法去除上浮油的重力除油區，減少隔油氈和活性炭柱的處理負擔，保證出水水質達到設計要求。隔油氈設計成抽屜形式，方便清潔更換。同時，在重力區設置PLC水位自動控制裝置，控制吸附處理區閘門的開閉。當重力除油區達到上水位時，開閘向吸附處理區泄水，下水位時，自動閉閘蓄水，保證上浮油在重力區的有效去除。對于重力除油區所產生的上浮油需要設計一個集油管將浮油及時排出裝置，以防止裝置堵塞。這部分上浮油通過集油管進入集油箱，一段時間后統一處理。

　　2、污水經過重力除油區、隔油氈和活性炭柱處理后經出水管排出裝置，從而實現含油廢水中油份的有效去除。經處理過的水可以進入排水管網，也可以直接排放。

　　PLC水位自動控制裝置購自西門子公司。
