申請日2015.10.19

　　公開(公告)日2016.04.13

　　IPC分類號F04D13/08; F04D29/06; F04D29/08

　　摘要

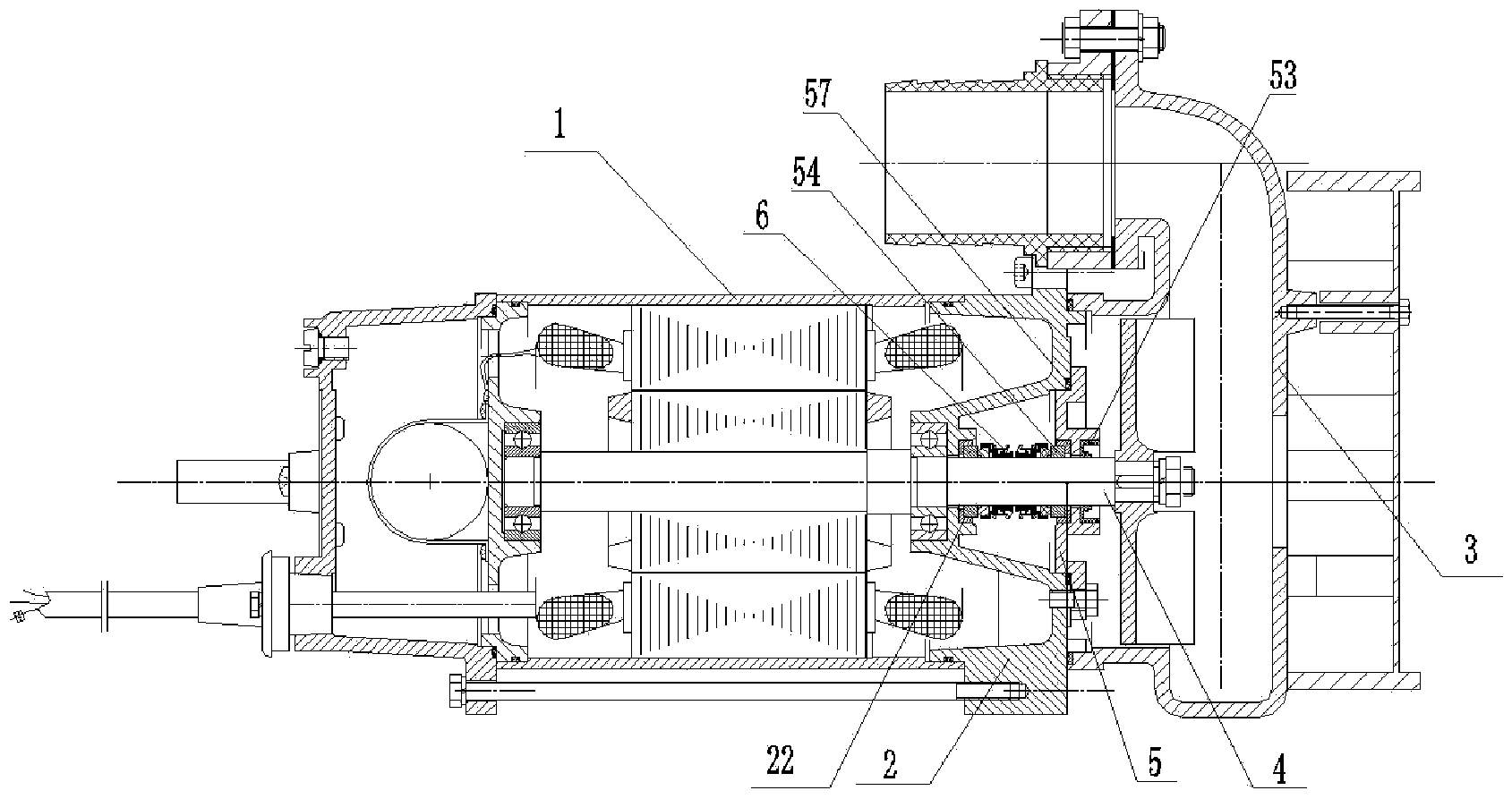

　　本實用新型涉及泵的技術領域，具體為污水潛水電泵，包括依次相連的機筒、油室和泵體，所述的機筒內設有轉子軸，轉子軸貫穿油室，所述的油室上設有油室蓋，油室內設有第一支撐槽，油室蓋的一側設有第二支撐槽，另一側設有密封槽，密封槽內設有骨架油封，所述的第一支撐槽內設有環狀的第一支撐圈，第二支撐槽內設有環狀的第二支撐圈，第一支撐圈和第二支撐圈分別套設在轉子軸上，所述的轉子軸上還套設有機械密封，機械密封的一端與第一支撐圈抵觸連接，另一端與第二支撐圈抵觸連接。本實用新型結構簡單，實用性強。

　　權利要求書

　　1.污水潛水電泵，包括依次相連的機筒、油室和泵體，所述的機筒內設有轉子軸，轉子軸貫穿油室，其特征在于：所述的油室上設有油室蓋，油室內設有第一支撐槽，油室蓋的一側設有第二支撐槽，另一側設有密封槽，密封槽內設有骨架油封，所述的第一支撐槽內設有環狀的第一支撐圈，第二支撐槽內設有環狀的第二支撐圈，第一支撐圈和第二支撐圈分別套設在轉子軸上，所述的轉子軸上還套設有機械密封，機械密封的一端與第一支撐圈抵觸連接，另一端與第二支撐圈抵觸連接。

　　2.根據權利要求1所述的污水潛水電泵，其特征在于：所述的油室內還設有油腔和第一環槽，所述的油室蓋上設有與油腔口適配的環狀凸起和與第一環槽適配的第一環塊，所述的第一環槽與第一環塊之間設有O形圈。

　　說明書

　　污水潛水電泵

　　技術領域

　　本實用新型涉及泵的技術領域，具體為污水潛水電泵。

　　背景技術

　　傳統螺桿泵中的油室蓋在密封油室內腔中的機油時，因其沒有支撐位置，導致油室蓋容易變形，進而導致機油容易從油室墊片的變形處滲漏出去，進而導致螺桿泵容易損壞，使用壽命降低。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型的目的在于提供一種使用壽命長的螺桿泵。

　　為實現上述目的，本實用新型提供了如下技術方案：污水潛水電泵，包括依次相連的機筒、油室和泵體，所述的機筒內設有轉子軸，轉子軸貫穿油室，所述的油室上設有油室蓋，油室內設有第一支撐槽，油室蓋的一側設有第二支撐槽，另一側設有密封槽，密封槽內設有骨架油封，所述的第一支撐槽內設有環狀的第一支撐圈，第二支撐槽內設有環狀的第二支撐圈，第一支撐圈和第二支撐圈分別套設在轉子軸上，所述的轉子軸上還套設有機械密封，機械密封的一端與第一支撐圈抵觸連接，另一端與第二支撐圈抵觸連接。

　　進一步，所述的油室內還設有油腔和第一環槽，所述的油室蓋上設有與油腔口適配的環狀凸起和與第一環槽適配的第一環塊，所述的第一環槽與第一環塊之間設有O形圈。

　　對比現有技術的不足，本實用新型提供的技術方案所帶來的有益效果：1.在油室內設有油腔，油腔內設有第一支撐槽，第一支撐槽內又設有第一支撐塊，第二支撐槽內設有第二支撐塊，第一支撐塊和第二支撐塊是套在轉子軸的外部的，第二支撐塊也是為了在徑向上支撐油室蓋的，兩支撐塊之間填充有機械密封，機械密封的兩端分別與第一支撐塊和第二支撐塊抵觸連接，以上設計的目的是為了在軸向上支撐油室蓋的，因此，在多個方向上支撐油室墊片，有效的防止油室蓋發生變形而導致機油從油室蓋的變形處滲漏的現象發生。
