申請日2015.06.24

　　公開(公告)日2015.09.09

　　IPC分類號C02F9/14

　　摘要

　　本發明的目的是針對于目前農村分散污水處理裝置存在的缺陷，提供了一種農村分散污水一體化微動力生態處理裝置，屬于污水處理領域。該裝置包括調節池、水解酸化池、間歇曝氣池、沉淀池、儲水池、地下滲濾系統和電控系統;調節池的頂端高于水解酸化池、間歇曝氣池、沉淀池、儲水池、地下滲濾系統的頂端;調節池與水解酸化池連接，水解酸化池與間歇曝氣池連接，間歇曝氣池與沉淀池連接，沉淀池與儲水池連接，儲水池與地下滲濾系統連接;電控系統分別與調節池、水解酸化池和間歇曝氣池泵連接。該裝置適合農村地區的污水特點及經濟技術條件，并且為無需專業的技術人員值守、處理效果好、結構緊湊的一體化污水處理裝置。

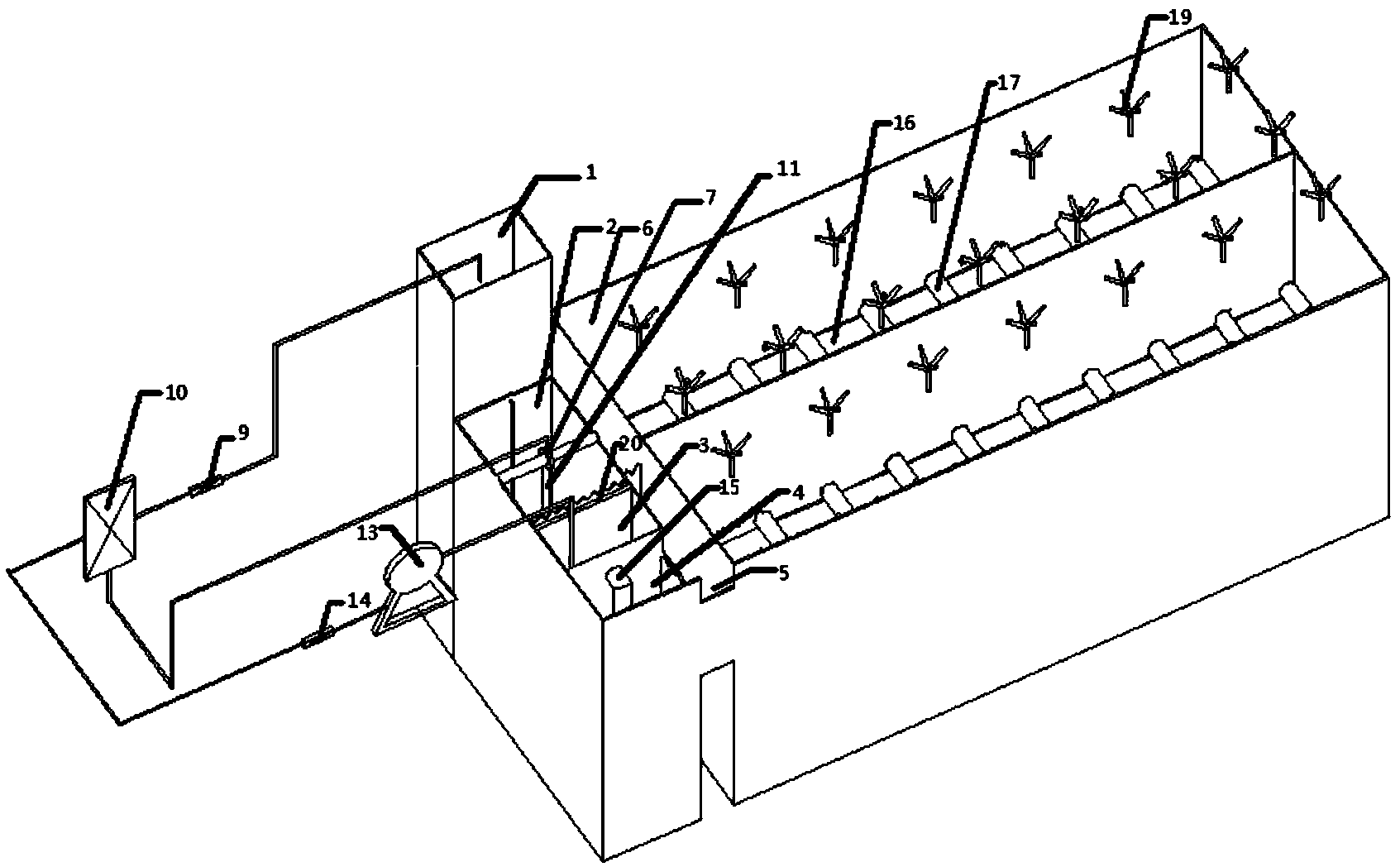

　　摘要附圖



　　權利要求書

　　1.一種農村分散污水一體化微動力生態處理裝置，其特征在于，包括調節池、 水解酸化池、間歇曝氣池、沉淀池、儲水池、地下滲濾系統和電控系統;調節池 的頂端高于水解酸化池、間歇曝氣池、沉淀池、儲水池、地下滲濾系統的頂端;

　　其中，所述的調節池為無上蓋的密封箱體，包含水泵和液體流量計，在池內 設有帶濾網的進水口以及出水口，水泵與液體流量計連接;

　　所述的水解酸化池為無上蓋的密封箱體，包含可調速電動攪拌器，在池內設 有進水口和作為出水端的溢流堰;

　　所述的間歇曝氣池為無上蓋的密封箱體，包含曝氣裝置和增氧泵，在池內設 有出水口，曝氣裝置與增氧泵連接;間歇曝氣池為可穿越式;

　　所述的沉淀池為無上蓋的密封箱體，在池內設有進水口和作為出水端的溢流 堰;

　　所述的儲水池為無上蓋的密封箱體，在池內設有出水口;

　　所述的地下滲濾系統為無上蓋的密封土柱箱體，箱體上設有入水口，箱體內 部設置有布水管及與布水管垂直的多個散水管，并在散水管下部設置半圓柱形的 不透水槽;

　　所述調節池與水解酸化池通過水管連接，水解酸化池通過出水端溢流堰與間 歇曝氣池連接，間歇曝氣池與沉淀池通過水管連接，沉淀池通過出水端溢流堰與 儲水池連接，儲水池與地下滲濾系統通過水管連接;電控系統分別與調節池的水 泵、水解酸化池的可調速電動攪拌器和間歇曝氣池的增氧泵連接。

　　2.根據權利要求1所述的一種農村分散污水一體化微動力生態處理裝置，其 特征在于，所述的水解酸化池的進水口貼于池底內壁;所述間歇曝氣池的出水口 位于池體上部;所述沉淀池的進水口位于池體下部;所述間歇曝氣池的出水口與 沉淀池的出水端溢流堰平齊。

　　3.根據權利要求1所述的一種農村分散污水一體化微動力生態處理裝置，其 特征在于，所述調節池的水泵位于池內，液體流量計位于池外;所述間歇曝氣池 的曝氣裝置位于池底，增氧泵位于池外。

　　4.根據權利要求1所述的一種農村分散污水一體化微動力生態處理裝置，其 特征在于，所述的水解酸化池內接種來自污水處理廠二沉池的污泥。

　　5.根據權利要求1所述的一種農村分散污水一體化微動力生態處理裝置，其 特征在于，所述間歇曝氣池位于沉淀池內部，其池底高于沉淀池池底。

　　6.根據權利要求1或5所述的一種農村分散污水一體化微動力生態處理裝置， 其特征在于，在間歇曝氣池內部靠近水解酸化池溢流堰一側，設置一塊與該溢流 堰平行的豎直擋板，擋板下端與曝氣池底之間有空隙，上端與曝氣池上端平齊。

　　7.根據權利要求1或5所述的一種農村分散污水一體化微動力生態處理裝置， 其特征在于，所述間歇曝氣池還設有與曝氣裝置連接的空氣流量計，空氣流量計 位于池外。

　　8.根據權利要求1所述的一種農村分散污水一體化微動力生態處理裝置，其 特征在于，所述的曝氣裝置為盤式微孔曝氣器，曝氣器底部設置止回閥裝置。

　　9.根據權利要求1所述的一種農村分散污水一體化微動力生態處理裝置，其 特征在于，所述的儲水池和地下滲濾系統設置為2套，2個儲水池由上端設有溢流 堰的擋板隔開，并且儲水池在與地下滲濾系統的連接水管處用裝有電磁閥的水管 連通，2套地下滲濾系統平行并聯。

　　10.根據權利要求1所述的一種農村分散污水一體化微動力生態處理裝置， 其特征在于，所述裝置設置在一個箱體內，埋于地下，調節池頂端高出地表面， 水解酸化池、間歇曝氣池、沉淀池、地下滲濾系統的頂端與地表平齊，地下滲濾 系統的表層可作為綠化用地，種植地表植物。

　　說明書

　　一種農村分散污水一體化微動力生態處理裝置

　　技術領域

　　本發明屬于污水處理領域，特別涉及一種農村分散污水一體化微動力生態處 理裝置。

　　背景技術

　　隨著經濟的快速發展，中國水環境污染逐漸從城市擴散到農村。農村污水大 多未經處理直接排放，主要因為在農村地區，農戶居住較為分散，污水收集困難， 若排入市政管網進行集中處理，則需要敷設大型的管網系統，價格昂貴，而且污 水的遠距離輸送將導致污水的滲漏，給地下水帶來嚴重的威脅，此外，農村經濟 水平落后，居民環保意識淡薄，對水污染問題不夠重視，使得水污染形勢更加嚴 峻。因此，開發有效地污水處理技術處理農村分散污水及其重要。

　　農村分散污水具有種類多分散廣，水質水量波動大，基本不含重金屬和有毒 有害物質，含有一定量的氮、磷，可生化性較好等特點。目前，對農村分散污水 處理工藝的研究趨于多樣化，但主要包括利用土壤作為收集和排放載體的自然生 態處理系統、利用復雜的生物和物理過程的傳統處理系統及小型污水處理裝置。 這些工藝大多存在投資和運行費用高、管理復雜、占地面積大、處理效果不盡人 意。此外，小型污水處理裝置雖然實現了結構上的一體化，但具有附屬設備多、 結構不夠緊湊等缺點;工藝微縮后系統的抗沖擊能力差;多數裝置對有機物有很 好的去除效果，而對于氮、磷則不能達到排放標準，難以實現大規模推廣應用。

　　因此，針對農村分散污水特點以及現有技術存在的管理復雜、處理效果差、 占地面積大的缺點，需要尋求一種適用于農村分散污水凈化的無需專業技術人員 值守、處理效果好、結構緊湊的一體化微動力生態處理裝置。

　　發明內容

　　本發明的目的是針對于目前農村分散污水處理裝置存在的缺陷，提供了一種 農村分散污水一體化微動力生態處理裝置。該裝置適合農村地區的污水特點及經 濟技術條件，并且為無需專業的技術人員值守、處理效果好、結構緊湊的一體化 污水處理裝置。

　　一種農村分散污水一體化微動力生態處理裝置，包括調節池、水解酸化池、 間歇曝氣池、沉淀池、儲水池、地下滲濾系統和電控系統;調節池的頂端高于水 解酸化池、間歇曝氣池、沉淀池、儲水池、地下滲濾系統的頂端;

　　其中，調節池為無上蓋的密封箱體，在調節池內設有帶濾網的進水口以及出 水口，調節池還包含將污水輸送至水解酸化池的水泵和調節輸送量的液體流量計， 水泵和液體流量計連接;該池用于存儲和輸送污水;

　　水解酸化池為無上蓋的密封箱體，在池內設有進水口和作為出水端的溢流堰， 水解酸化池內設置可調速電動攪拌器;進水口貼于池底內壁;較好的，池內接種 污水處理廠二沉池的污泥;水解酸化池不僅能夠起到緩沖作用，而且能夠提高污 水可生化性，同時池內接種的污泥為地下滲濾系統脫氮除磷提供必要的生物基礎; 出水端的溢流堰，可使液體均勻溢出，從而增大污水與空氣的接觸面積，增大污水 的空氣富氧效果;

　　間歇曝氣池為無上蓋的密封箱體，位于沉淀池內部，其池底高于沉淀池池底; 間歇曝氣池包含曝氣裝置和增氧泵，池內設有出水口，曝氣裝置與增氧泵連接; 出水口位于池體上部，曝氣裝置位于池底，增氧泵位于池外;間歇曝氣池為可穿 越式的，可穿越式為既可以在污水流經間歇曝氣池時不對污水進行曝氣處理，也 可以在污水流經間歇曝氣池時對污水進行曝氣處理;在曝氣池內部靠近水解酸化 池溢流堰一側，設置一塊與該溢流堰平行的豎直擋板，擋板下端與曝氣池底之間 有空隙，上端與曝氣池上端平齊，使得水解酸化池處理后的污水從擋板下端與曝 氣池底部之間的空隙溢流入曝氣池，污水可直接流入曝氣池的池底部;該池不僅 能夠增加污水的流動性，而且可使污水充分富氧;

　　較好的，間歇曝氣池還設有與曝氣裝置連接的空氣流量計，空氣流量計通過 控制增氧泵可靈活控制曝氣裝置的曝氣量;曝氣裝置為盤式微孔曝氣器，曝氣器 底部設置止回閥裝置，可有效防止污泥堵塞布?xì)夤?

　　沉淀池為無上蓋的密封箱體，在池內設有作為出水端的溢流堰和進水口;進 水口位于池體下部，出水端溢流堰與間歇曝氣池的出水口平齊;該池用于沉淀污 水中的污泥和雜質;

　　儲水池為無上蓋的密封箱體，在池內設有出水口;該池用于為地下滲濾系統 分配水量;

　　地下滲濾系統為無上蓋的密封土柱箱體;箱體上設有入水口，箱體內部設置 有布水管及與布水管垂直的多個散水管，并在散水管下部設置半圓柱形的不透水 槽;該池作為一體化裝置的核心單元可深度去除污水中的污染物，尤其具有較好 的脫氮除磷效果;

　　電控系統用于控制調節池的水泵、水解酸化池的可調速電動攪拌器和間歇曝 氣池的增氧泵;

　　調節池的出水口與水解酸化池的進水口通過水管連接，水解酸化池通過出水 端溢流堰與間歇曝氣池連接，間歇曝氣池的出水口與沉淀池的入水口通過水管連 接，沉淀池通過出水端溢流堰與儲水池連接，儲水池的出水口與地下滲濾系統的 進水口通過水管連接;電控系統分別與調節池的水泵、水解酸化池的可調速電動 攪拌器和間歇曝氣池的增氧泵連接;

　　較好的，儲水池和地下滲濾系統設置平行2套，2個儲水池由上端設有溢流堰 的擋板隔開，并且儲水池在與地下滲濾系統的連接水管處用裝有電磁閥的水管連 通，2套地下滲濾系統平行并聯;一方面兩套系統可采用電磁閥控制運行周期，使 系統保持間歇運行狀態;另一方面以防一些未預見污水量突然增加，兩套系統可 同時運行，有效防止地下滲濾系統處于淹水狀態時影響裝置處理效果;

　　更佳的，將整個裝置設置在一個箱體內，埋于地下，調節池頂端高出地表面， 并將電控系統、增氧泵、液體流量計安裝在地上，當設置空氣流量計時也安裝在 地上，水解酸化池、間歇曝氣池、沉淀池、地下滲濾系統的頂端與地表平齊，地 下滲濾系統的表層可作為綠化用地，種植地表植物。

　　本發明與現有技術相比，具有以下優點及有益效果：

　　(1)本發明的正常運行無需專業的技術人員值守，對裝置進行日常管理和維 護，對于缺乏專業技術管理人員的農村地區，該裝置具有廣闊的應用空間;

　　(2)本發明處理效果好，抗沖擊能力強，能夠更好的適應農村分散污水水質、 水量變化大的特點，脫氮除磷能力強，出水水質穩定;

　　(3)本發明是一種集成的一體化污水處理裝置，將物化作用與生態作用進行 耦合，具有生態處理特征，充分利用水力學原理，巧妙設計各工藝之間的水力連 接，除調節池利用水泵調節流量外，水流基本靠重力自流，降低一體化裝置運行 費用，且本裝置構造及工藝流程簡單，適合單戶或多戶共用，從而克服農村分散 污水收集困難的問題，有效減少工程造價投資，實現了水資源的良性循環。
