申請日2015.07.28

　　公開(公告)日2015.11.18

　　IPC分類號F24F5/00

　　摘要

　　本實用新型公開了一種蓄能式污水源熱泵機組，包括蓄能水箱，蓄能水箱的內部設有換熱器，換熱器的左端設有污水進水管，污水進水管上設有過濾裝置，蓄能水箱上還連接有變頻泵，變頻泵的出水口通過管道連接有空調主機，變頻泵與空調主機之間的管道上連接有止回閥，空調主機的另一端通過管道連接有蓄水池，蓄水池內設有溫度傳感器，蓄水池的出水口通過管道連接有水輪泵，蓄水池與水輪泵之間的管道上設有第一閥門，水輪泵的出水口通過管道分別與蓄能水箱和止回閥的進水口連接，水輪泵與蓄能水箱之間的管道上設有第二閥門，水輪泵與止回閥進水口之間的管道上設有第三閥門。本實用新型結構簡單、使用方便，實現污水的回收利用，節能效果好。

　　權利要求書

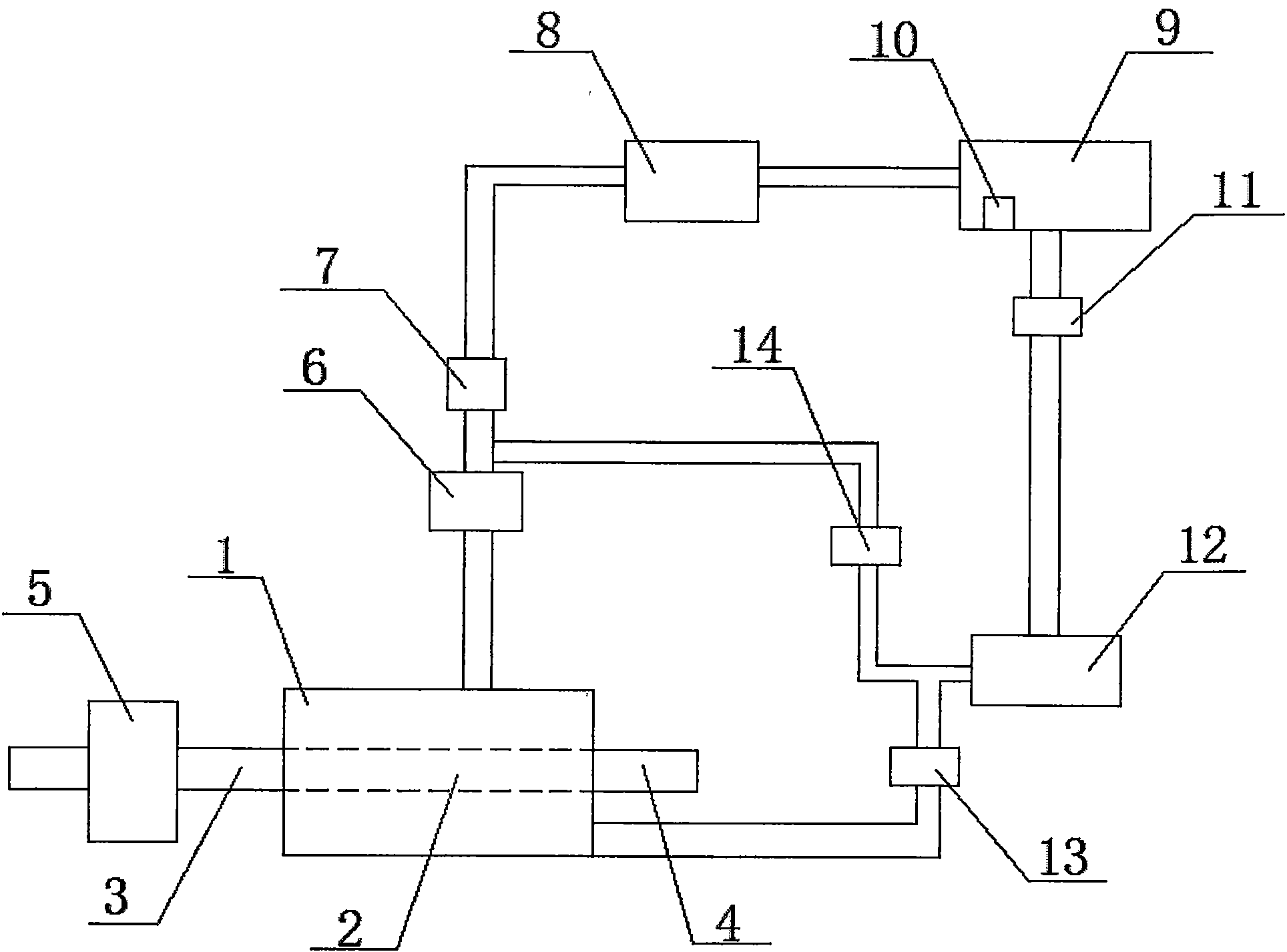

　　1.一種蓄能式污水源熱泵機組，包括蓄能水箱(1)，其特征在于，所述蓄能水箱(1) 的內部設有換熱器(2)，所述換熱器(2)的左端設有污水進水管(3)，換熱器(2)的 右端設有污水出水管(4)，所述污水進水管(3)上設有過濾裝置(5)，蓄能水箱(1) 上還連接有變頻泵(6)，所述變頻泵(6)的出水口通過管道連接有空調主機(8)，所 述變頻泵(6)與空調主機(8)之間的管道上連接有止回閥(7)，所述空調主機(8)的 另一端通過管道連接有蓄水池(9)，所述蓄水池(9)內設有溫度傳感器(10)，蓄水池 (9)的出水口通過管道連接有水輪泵(12)，蓄水池(9)與水輪泵(12)之間的管道上 設有第一閥門(11)，所述水輪泵(12)的出水口通過管道分別與蓄能水箱(1)和止回 閥(7)的進水口連接，水輪泵(12)與蓄能水箱(1)之間的管道上設有第二閥門(13)， 水輪泵(12)與止回閥(7)進水口之間的管道上設有第三閥門(14)。

　　2.根據權利要求1所述的一種蓄能式污水源熱泵機組，其特征在于，所述水輪泵(12) 由水輪機和水泵組成。

　　3.根據權利要求1所述的一種蓄能式污水源熱泵機組，其特征在于，所述溫度傳感器 (10)、第一閥門(11)、第二閥門(13)和第三閥門(14)均與外部的控制裝置連接。

　　說明書

　　一種蓄能式污水源熱泵機組

　　技術領域

　　本實用新型涉及熱泵技術領域，具體是一種蓄能式污水源熱泵機組。

　　背景技術

　　水源熱泵系統是與地表水進行熱交換的地熱換熱系統，通過輸入少量的高位電能，實 現低位熱能向高位熱能的轉移。水體分別作為冬季熱泵供暖的熱源和夏季空調的冷源，即 在夏季將建筑物中的熱量“取”出來，釋放到水體中去，由于水源溫度低，所以可以高效 地帶走熱量，以達到夏季給建筑物室內制冷的目的;而冬季，則是通過污水源熱泵機組組， 從水源中“提取”熱能，送到建筑物中采暖，由于熱泵機房與水源水面之間的存在一定的 高度差，需要用變頻泵將水抽取到換熱器中進行熱交換，所述選取變頻泵的揚程必須大于 熱泵機房中換熱器的高度，這會制約水源熱泵技術的應用�，F(xiàn)有水源熱泵技術中，經過換 熱器后的冷卻水通常是直接排回到原水源中，這樣白白浪費了所述冷卻水的重力勢能，水 能量也沒有得到充分的利用，同時也造成了電能的浪費，而且生產或生活污水中蘊含大量 的冷量或熱量，通常情況下僅能白白的流放，如何回收利用這些能量已經成為當今熱門研 究方向。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡單、使用方便的蓄能式污水源熱泵機組，以解 決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種蓄能式污水源熱泵機組，包括蓄能水箱，所述蓄能水箱的內部設有換熱器，所述 換熱器的左端設有污水進水管，換熱器的右端設有污水出水管，所述污水進水管上設有過 濾裝置，蓄能水箱上還連接有變頻泵，所述變頻泵的出水口通過管道連接有空調主機，所 述變頻泵與空調主機之間的管道上連接有止回閥，所述空調主機的另一端通過管道連接有 蓄水池，所述蓄水池內設有溫度傳感器，蓄水池的出水口通過管道連接有水輪泵，蓄水池 與水輪泵之間的管道上設有第一閥門，所述水輪泵的出水口通過管道分別與蓄能水箱和止 回閥的進水口連接，水輪泵與蓄能水箱之間的管道上設有第二閥門，水輪泵與止回閥進水 口之間的管道上設有第三閥門。

　　作為本實用新型進一步的方案：所述水輪泵由水輪機和水泵組成。

　　作為本實用新型再進一步的方案：所述溫度傳感器、第一閥門、第二閥門和第三閥門 均與外部的控制裝置連接。

　　與現有技術相比，本實用新型的有益效果是：設有蓄能水箱，通過蓄能的手段，延長 了熱交換時間，增大了換熱量。由于污水24小時流動，所以只要有溫差，污水時刻與蓄 能水箱中的媒介水進行熱交換，大容量水體就在非工作時間升溫或降溫，進而達到蓄能的 作用，也回收了污水中的能量，實現了污水回收利用。增加蓄水池和水輪泵，換熱后的冷 卻水排入蓄水池，由于蓄水池液面和水源水面之間的存在高度差，蓄水池內的水沖擊水輪 泵中的轉輪，帶動轉輪旋轉的同時驅動水輪泵中的水泵提水，水輪泵的出水再并入水源熱 泵的取水系統，這樣實現了回收冷卻水的部分重力勢能，由于水輪泵能夠提取一定量的水， 此時變頻泵與現有技術相比可以降低工作功率，提高了系統的能量利用率。設有溫度傳感 器，這樣水溫就可以得到控制，如夏季，可以經控制裝置把水溫設定到某個值，當溫度傳 感器探測到的水溫未達到這個值時，第二閥門關閉，第三閥門打開，從蓄水池流出的水經 管道回流再次被空調主機利用，當水溫達到所設定的值時，控制裝置控制第二閥門打開， 水被排到蓄能水箱中，這樣水的能量就可以得到充分的利用，達到節水的目的。
