申請日2015.09.09

　　公開(公告)日2016.12.21

　　IPC分類號C02F1/48

　　摘要

　　本發明涉及一種污泥水的磁性分離處理裝置，包括反應罐，反應罐的底部通過連接管與分離箱體連接，分離箱體中安裝有多個平行的磁性轉盤，多個磁性轉盤的中心帶有第一共用轉軸，所述第一共用轉軸通過第一皮帶與電機連接，磁性轉盤位于分離箱體的上部，其部分盤面伸出分離箱體的外部，位于磁性轉盤的上方安裝有多個平行設置的輔助磁性吸盤，多個輔助磁性吸盤的第二共用轉軸與所述第一共用轉軸通過第二皮帶同步連接，磁性轉盤與輔助磁性吸盤之間相間布置;分離箱體的頂部通過支架安裝有刮板，刮板包括傾斜向上設置并與輔助磁性吸盤的盤面接觸的刮料部及連接在刮料部下端的水平存料部，刮料部帶有與進氣管連接的空腔，刮料部的側面均布有通孔。

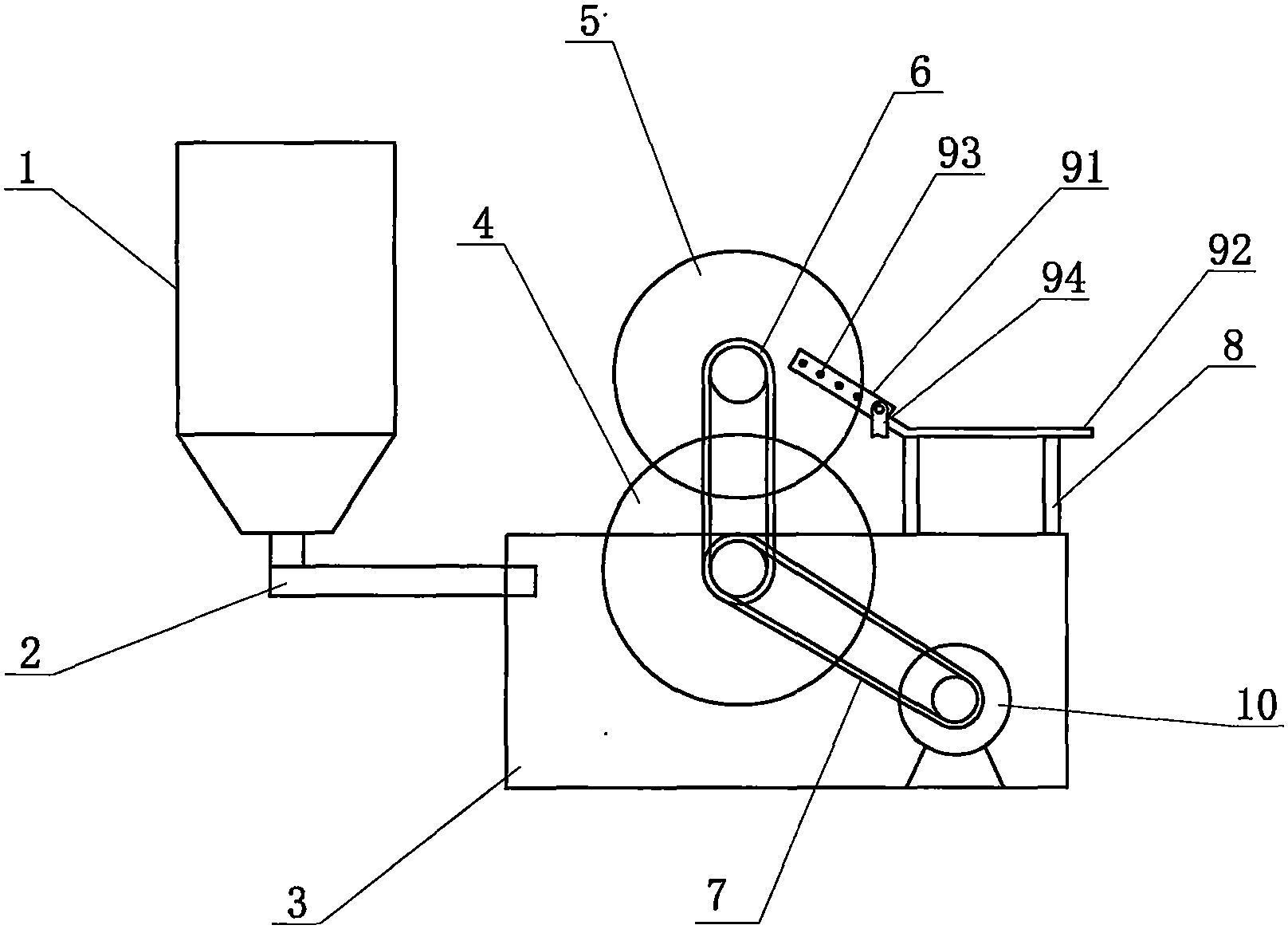

　　摘要附圖



　　權利要求書

　　1.一種污泥水的磁性分離處理裝置，包括反應罐(1)，反應罐(1)的底部通過連接管(2)與分離箱體(3)連接，分離箱體(3)中安裝有多個平行的磁性轉盤(4)，多個磁性轉盤(4)的中心帶有第一共用轉軸，所述第一共用轉軸通過第一皮帶(7)與電機(10)連接，其特征在于：磁性轉盤(4)位于分離箱體(3)的上部，其部分盤面伸出分離箱體(3)的外部，位于磁性轉盤(4)的上方安裝有多個平行設置的輔助磁性吸盤(5)，多個輔助磁性吸盤(5)的第二共用轉軸與所述第一共用轉軸通過第二皮帶(6)同步連接，磁性轉盤(4)與輔助磁性吸盤(5)之間相間布置;分離箱體(3)的頂部通過支架(8)安裝有多塊平行設置的刮板(9)，所述刮板(9)包括傾斜向上設置并與輔助磁性吸盤(5)的盤面接觸的刮料部(91)及連接在刮料部(91)下端的水平存料部(92)，所述刮料部(91)帶有與進氣管(94)連接的空腔，刮料部(91)的側面均布有通孔(93)。

　　說明書

　　污泥水的磁性分離處理裝置

　　技術領域

　　本發明涉及環保設備技術領域，特別涉及污泥水的處理裝置。

　　背景技術

　　在造紙、石油化工、食品、印染、煤礦、冶金及礦山等行業的生產過程中，均會產生一定量的污水、污泥。這些污水、污泥直接排放會對環境造成嚴重的破壞，因此需要對其進行相應的處理，以減輕對環境的污染。

　　對污水、污泥的處理一般采用加藥凝絮，然后分離凝絮，并對分離出來的凝絮進行脫水的工藝步驟。由于絮凝劑中含有鐵磁性粉末，需要對絮凝劑處理過的污泥水進行磁性吸附處理�，F(xiàn)有的磁性吸附裝置通過磁性盤于分離箱體中轉動，吸附污泥后經刮板將污泥刮下后輸出。由于磁性盤吸附污泥后通過刮板直接刮下，部分附帶的污泥亦被刮下，被刮下的污泥中，鐵磁性粉末的含量不高，因此，這種結構的磁性吸附裝置還需進一步改進。

　　發明內容

　　本申請人針對現有技術的上述缺點，進行研究和改進，提供一種污泥水的磁性分離處理裝置，其采用兩級吸附結構，避免非鐵磁性粉末的吸附，提高整個污泥水的處理效果。

　　為了解決上述問題，本發明采用如下方案：

　　一種污泥水的磁性分離處理裝置，包括反應罐，反應罐的底部通過連接管與分離箱體連接，分離箱體中安裝有多個平行的磁性轉盤，多個磁性轉盤的中心帶有第一共用轉軸，所述第一共用轉軸通過第一皮帶與電機連接，磁性轉盤位于分離箱體的上部，其部分盤面伸出分離箱體的外部，位于磁性轉盤的上方安裝有多個平行設置的輔助磁性吸盤，多個輔助磁性吸盤的第二共用轉軸與所述第一共用轉軸通過第二皮帶同步連接，磁性轉盤與輔助磁性吸盤之間相間布置;分離箱體的頂部通過支架安裝有多塊平行設置的刮板，所述刮板包括傾斜向上設置并與輔助磁性吸盤的盤面接觸的刮料部及連接在刮料部下端的水平存料部，所述刮料部帶有與進氣管連接的空腔，刮料部的側面均布有通孔。

　　本發明的技術效果在于：

　　本發明的結構簡單，采用上下兩級吸附方式，相比單磁性盤吸附方式，避免非鐵磁性粉末的吸附，采用吹氣輔助刮除，其刮除效果好，整個污泥水的處理效率得到大幅提高。
