申請日2015.11.09
公開(公告)日2016.09.28
IPC分類號E03D11/13
摘要
具有清掏異物及其廢水再利用功能的坐便器，屬陶瓷技術領域，涉及具有清掏異物及其廢水再利用功能的坐便器，該技術方案的要點是;將水封處左右各開一個長方形窗口，窗口周圍為一光滑平面，對稱有四個孔眼，孔眼內鑲嵌有可膨脹塑料柱，平時長方形密封蓋用木螺釘鎖緊密封到位，如有硬質物品掉入下水管道時，打開長方形密封蓋取出異物清理干凈即可，下水不暢及堵塞問題立刻解決，此外它另一個功能是，在它的下水管水封之前左右各開一個圓孔，用圓密封蓋密封到位，用時打開圓密封蓋分別安裝上密封接頭，再用塑料水管將儲水桶上端的溢流孔與之連接，當儲水桶水滿時自動流入坐便器中，此功能視家庭情況而定。
權利要求書
1.具有清掏異物及其廢水再利用功能的坐便器，其特征是，在下水管水封處左右分別開有一個長方形窗口，此窗口周圍為一光滑平面，中心對稱有四個孔眼，孔眼內鑲嵌有可膨脹塑料柱，然后將長方形密封墊圈與長方形密封蓋用木螺釘分別對準膨脹的塑料柱孔眼旋緊到位密封好，其技術特征是，平時長方形密封蓋及長方形密封墊圈密封到位始終封閉，用時將長方形密封蓋打開，直接取出異物清理干凈即可，另一功能，其特征是，在下水管道左右處在水封之前分別開一個進水圓孔、圓孔周圍為一光滑平面、對稱有四個孔眼、孔眼內鑲嵌有可膨脹塑料柱，然后將圓密封墊圈與圓密封蓋用木螺釘旋緊密封到位，其技術特征是，平時將圓密封墊圈與圓密封蓋用木螺釘旋緊密封到位，如用此附屬功能時打開圓密封蓋，分別安裝密封接頭，用塑料水管將儲水桶及該坐便器二者連接即可。
2.根據權利要求1所述的具有清掏異物及其廢水再利用功能的坐便器，其特征是，所述的長方形密封墊圈及圓密封墊圈材料分別為橡膠，中心對稱周邊有四孔，所述的長方形密封蓋及圓密封蓋的材料分別為不銹鋼，中心對稱周邊有四孔。
3.根據權利要求1所述的具有清掏異物及其廢水再利用功能的坐便器，其特征是，所述的密封接頭材料為硬質塑料制品，中心對稱分布有四孔，中間為通孔。
說明書
具有清掏異物及其廢水再利用功能的坐便器
技術領域：
本實用新型公開了一種具有清掏異物及其廢水再利用功能的坐便器。它屬于陶瓷技術領域，具體涉及坐便器下水管道存有硬質異物如何清掏及其廢水再利用功能的坐便器。
背景技術：
隨著城市化率的進一步提高，人們逐漸住進了現代化的高樓大廈，衛生間的坐便器家家必備必不可少，人們在享受生活快樂的同時，也感到傳統坐便器有不盡人意的地方。
例如一不小心將硬質物品掉進傳統的坐便器下水管道中，一般卡在水封底部影響正常使用，傳統的疏通機蛇管很難將硬質物品抓取出來，它只能抓取塑料布及線繩之類的軟物品，此時人們會無能為力，因此導致下水不暢甚至堵塞，棄之可惜用之不便，給人們帶來了無窮的煩惱。目前傳統坐便器有的水封在表面可見，東西掉入可撈，但是它有一個治命的弱點，糞便掉入時會濺起水花，極易濺到臀部上，所以此水封形式不可取，大多數水封不可見。針對現有技術所存在的問題，本實用新型公開了一種新的技術方案，對下水不暢及堵塞問題加以解決。
發明內容：
具有清掏異物及其廢水再利用功能的坐便器其技術特征是：在下水管的水封處左右分別開有一個長方形窗口，此窗口周圍為一光滑平面，對稱有四個孔眼，孔眼內鑲嵌有可膨脹塑料柱，然后將長方形密封墊圈與長方形密封蓋用木螺釘分別對準膨脹的塑料柱孔眼旋緊到位密封好。如果有異物卡在水封處底部一般情況下異物易在此處卡住，此時將長方形密封蓋打開，直接取出異物清理干凈即可，下水不暢及堵塞問題便迎刃而解，所述的長方形密封墊圈及長方形密封蓋的材料分別為橡膠及不銹鋼，中心對稱周邊有四孔。
此新型坐便器與傳統坐便器相比較它的有益效果是，如果人們無意中將硬質物品不慎掉入該坐便器的下水管道中，由于下水管道結構的原因，該物品即看不著也摸不到，此時打開水封處的長方形密封蓋，便可輕易取出掉入的物品，解決了困擾人們多年的煩心問題。

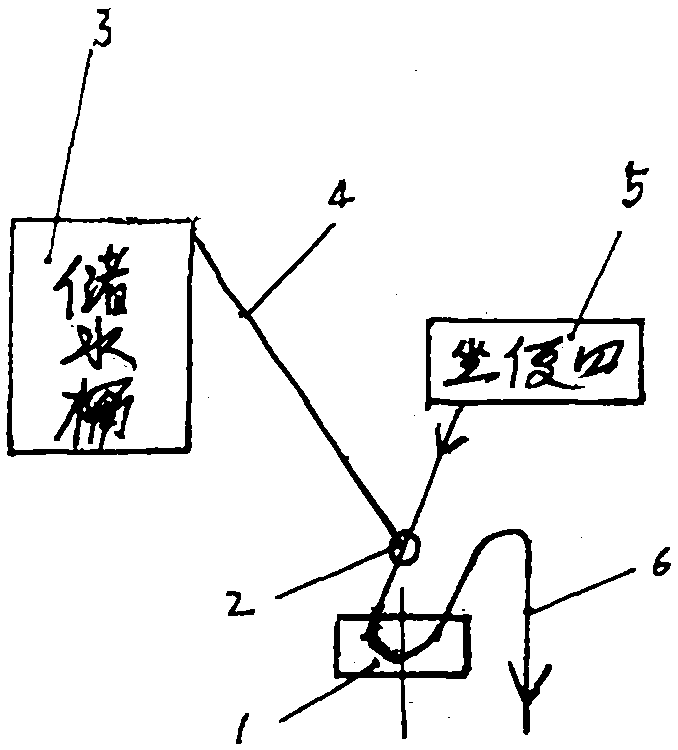

另外該坐便器還具有另一附屬功能其技術特征是：將坐便器下水管道左右處在水封之前分別開一個進水圓孔，圓孔周圍為一光滑平面，對稱有四個孔眼，孔眼內鑲嵌有可膨脹塑料柱，然后將圓密封墊圈與圓密封蓋用木螺釘旋緊密封到位，如用此附屬功能時打開圓密封蓋，分別安裝密封接頭，用塑料水管將儲水桶及該坐便器二者連接即可，所述圓密封墊圈及圓密封蓋的材料分別為橡膠及不銹鋼，中心對稱周邊有四孔，所述密封接頭材料為硬質塑料制品，中心對稱分布有四孔，中間為通孔。
具有清掏異物及其廢水再利用功能的坐便器的附屬功能與傳統坐便器相比它的有益效果是，可將儲水桶的水滿后多余廢水直接排入坐便器下水管中，不至于水流滿地，即節水又清潔，此附屬功能視家庭情況 而定。
