申請日2015.09.30

　　公開(公告)日2017.01.11

　　IPC分類號B01F7/18; C02F11/12

　　摘要

　　本發明涉及一種帶擋泥片的污泥攪拌結構，包括安裝于攪拌筒體中的攪拌軸、設置于攪拌筒體頂部并與攪拌軸連接的攪拌電機，攪拌軸上帶有攪拌葉片，所述攪拌筒體的內壁安裝有向上傾斜設置的擋泥片，擋泥片位于上下兩攪拌葉片之間。本發明采用擋泥片與攪拌葉片相結合對污泥進行攪碎，其攪拌時間短、效率高。

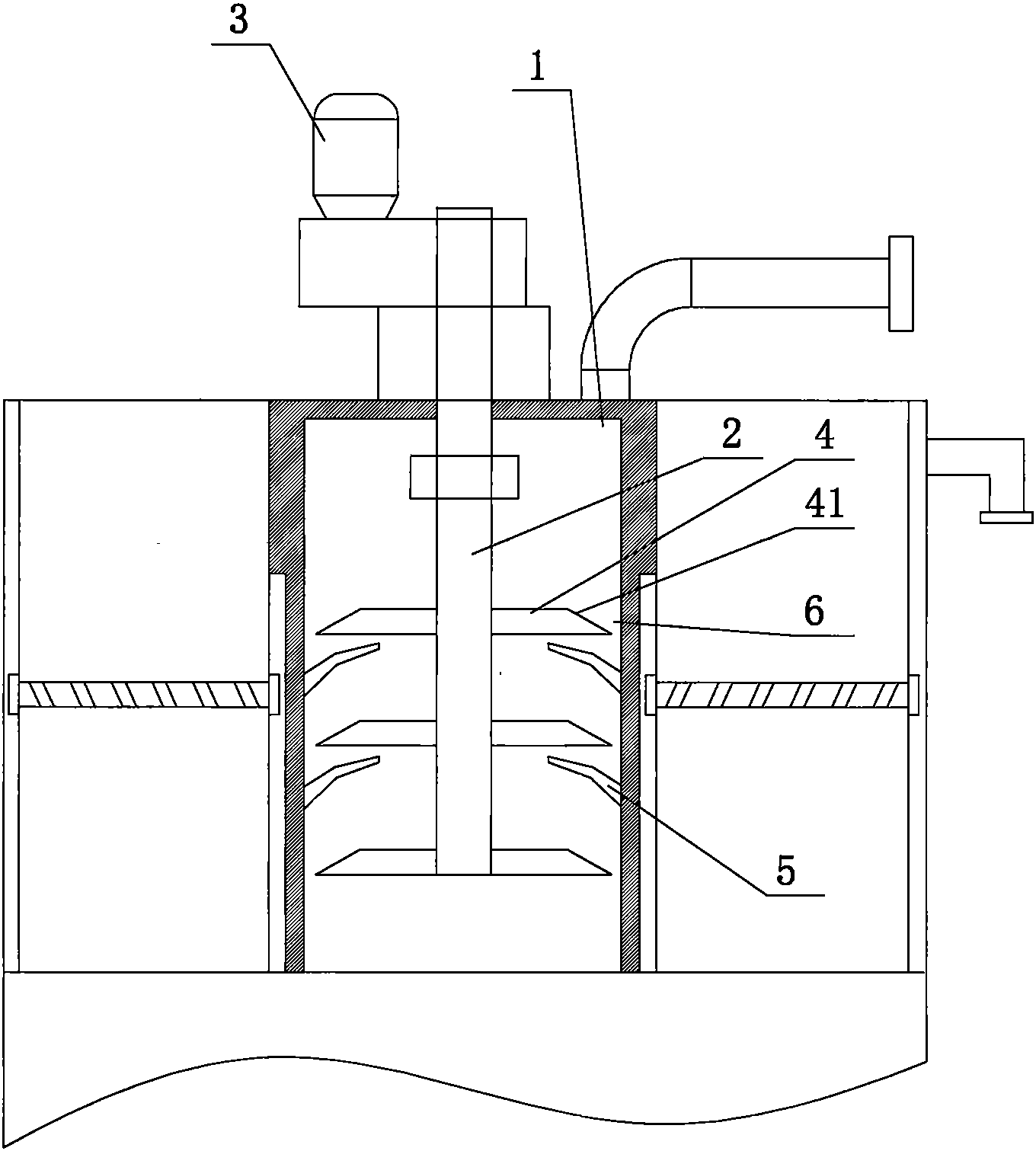

　　摘要附圖



　　權利要求書

　　1.一種帶擋泥片的污泥攪拌結構，包括安裝于攪拌筒體(1)中的攪拌軸(2)、設置于攪拌筒體(1)頂部并與攪拌軸(2)連接的攪拌電機(3)，攪拌軸(2)上帶有攪拌葉片(4)，其特征在于：所述攪拌筒體(1)的內壁安裝有向上傾斜設置的擋泥片(5)，擋泥片(5)位于上下兩攪拌葉片(4)之間。

　　2.按照權利要求1所述的帶擋泥片的污泥攪拌結構，其特征在于：所述攪拌葉片(4)的外端部帶有向下傾斜的尖端(41)，尖端(41)與攪拌筒體(1)的內壁間形成一錐形導流空間(6)。

　　說明書

　　帶擋泥片的污泥攪拌結構

　　技術領域

　　本發明涉及環保設備技術領域，特別涉及污泥濃縮處理裝置。

　　背景技術

　　城市污水處理過程中，給水凈化水處理所產生的污泥含水率一般為99.3%～99.7%，活性污泥一般為99.2%～99.6%，混合污泥一般為97%～98%。。城市污泥的特點是固體物體少水分大，為此，污泥脫水前需要經過濃縮處理，以降低污泥的含水率，使污泥體積減少便于污泥的脫水處理。

　　傳統的污泥濃縮方式可分為重力濃縮、氣浮濃縮和離心濃縮等三種方式。重力濃縮是利用沉降原理濃縮污泥，分為間隙式和連續式;氣浮濃縮是細小的汽泡使污泥顆粒的密度小于水而上浮，并得到濃縮;離心濃縮是利用污泥中固相、液相的密度不同，在高速旋轉中受到不同的離心力而使兩者分離，達到濃縮的目的�，F(xiàn)有的污泥離心濃縮處理裝置中，污泥水經過攪拌裝置攪拌后再濃縮排出，過濾后的水自然溢流排出�，F(xiàn)有的攪拌裝置的攪拌效率低，攪拌效果不佳。

　　發明內容

　　本申請人針對現有技術的上述缺點，進行研究和改進，提供一種帶擋泥片的污泥攪拌結構，其相比傳統的攪拌結構，具有攪拌效率高、效果好的特點。

　　為了解決上述問題，本發明采用如下方案：

　　一種帶擋泥片的污泥攪拌結構，包括安裝于攪拌筒體中的攪拌軸、設置于攪拌簡體頂部并與攪拌軸連接的攪拌電機，攪拌軸上帶有攪拌葉片，所述攪拌筒體的內壁安裝有向上傾斜設置的擋泥片，擋泥片位于上下兩攪拌葉片之間。

　　作為上述技術方案的進一步改進：

　　所述攪拌葉片的外端部帶有向下傾斜的尖端，尖端與攪拌簡體的內壁間形成一錐形導流空間。

　　本發明的技術效果在于：

　　本發明采用擋泥片與攪拌葉片相結合對污泥進行攪碎，其攪拌時間短、效率高。
