申請日2015.10.27

　　公開(公告)日2016.01.20

　　IPC分類號C12M1/107; C02F3/34

　　摘要

　　本發明公布了一種污水處理發酵罐的優化結構，包括玻璃鏡片，玻璃鏡片通過不銹鋼法蘭固定在發酵罐體上，在所述玻璃鏡片的體心上設置有通孔，在該通孔內安裝有轉軸，在位于發酵罐體內的轉軸端部安裝有刮渣器，在轉軸的另一側端部安裝有把手，所述刮渣器貼付在玻璃鏡片上。發明在轉軸的兩端分別安裝有刮渣器和把手，刮渣器位于發酵罐體內側，把手位于發酵罐體外側，當人手轉動把手時，刮渣器在玻璃鏡片上轉動，可以將玻璃鏡片上的雜物刮掉，起到清理玻璃鏡片內側的作用，達到了方便清理觀察窗的目的。

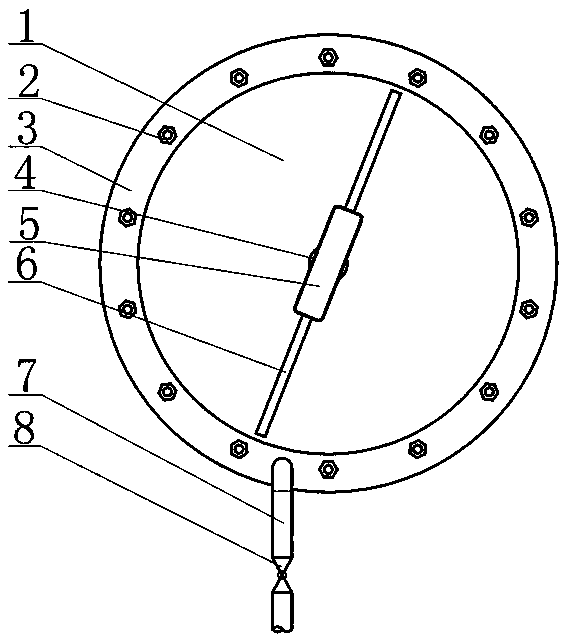

　　摘要附圖



　　權利要求書

　　1.一種污水處理發酵罐的優化結構，包括玻璃鏡片(1)，玻璃鏡片(1)通過不銹鋼法蘭(3)固定在發酵罐體(10)上，其特征在于：在所述玻璃鏡片(1)的體心上設置有通孔，在該通孔內安裝有轉軸(11)，在位于發酵罐體(10)內的轉軸(11)端部安裝有刮渣器(6)，在轉軸(11)的另一側端部安裝有把手(5)，所述刮渣器(6)貼付在玻璃鏡片(1)上。

　　2.根據權利要求1所述的一種污水處理發酵罐的優化結構，其特征在于：在所述轉軸(11)上套裝有橡膠密封圈(4)。

　　3.根據權利要求1或2所述的一種污水處理發酵罐的優化結構，其特征在于：在所述發酵罐體(10)內安裝有噴向玻璃鏡片(1)的噴水器(9)，噴水器(9)通過水管(7)與外部水源連通，在水管(7)上安裝有球閥(8)。

　　4.根據權利要求3所述的一種污水處理發酵罐的優化結構，其特征在于：所述噴水器(9)的噴射方向與玻璃鏡片(1)之間存在夾角α，且30°≤α≤60°。

　　說明書

　　一種污水處理發酵罐的優化結構

　　技術領域

　　本發明涉及大中型沼氣工程和有機廢物的資源利用領域中的發酵罐，具體是指一種污水處理發酵罐的優化結構。

　　背景技術

　　隨著經濟的高速發展和人口的急劇增加，日益尖銳的能源供需矛盾及其引起的全球性環境污染等問題，迫使世界各國相繼進行新能源的開發與研究。厭氧發酵技術可利用多種生物質廢棄物生產出一種可再生的生物質能源-沼氣，可廣泛應用于農作物秸稈、禽畜糞便、生活有機垃圾等生物質廢棄物的綜合處理，對實現生物質廢棄物的資源化利用與環境污染治理，緩解我國能源需求緊張的局面和改善生態環境具有重大的現實意義。

　　發酵罐，指工業上用來進行微生物發酵的裝置。其主體一般為用不銹鋼板制成的主式圓筒，其容積在1m3至數百m3，在設計和加工中應注意結構嚴密，合理，能耐受蒸汽滅菌、有一定操作彈性、內部附件盡量減少(避免死角)、物料與能量傳遞性能強，并可進行一定調節以便于清洗、減少污染，適合于多種產品的生產以及減少能量消耗。發酵罐是沼氣工程中最主要的能源產生裝置，為了能夠觀察發酵罐內料液的攪拌混合和發酵情況，以便工藝管理人員及時調整發酵工藝和路線，發酵罐上常設置觀察窗，觀察窗通常是開設在發酵罐體上的透明材質，傳統的觀察窗使用長后內部會被料液弄臟致使觀察不清楚或完全失去觀察功能，因?yàn)榘l(fā)酵罐體是密封結構，不能打開發酵罐進去人工清理，因此，發酵罐觀察窗的清理工作一直是一項難題，而且解決該問題的方法也沒有文字性的記載。

　　發明內容

　　本發明的目的在于提供一種污水處理發酵罐的優化結構，解決目前的發酵罐觀察窗難以清理問題，達到方便清理、使用方便的目的。

　　本發明的目的通過下述技術方案實現：

　　一種污水處理發酵罐的優化結構，包括玻璃鏡片，玻璃鏡片通過不銹鋼法蘭固定在發酵罐體上，在所述玻璃鏡片的體心上設置有通孔，在該通孔內安裝有轉軸，在位于發酵罐體內的轉軸端部安裝有刮渣器，在轉軸的另一側端部安裝有把手，所述刮渣器貼付在玻璃鏡片上。在發酵罐體上開設有觀察窗的窗口，在該位置上安裝有玻璃鏡片，玻璃鏡片采用特種玻璃制成，具有高抗裂性能，通常采用圓形的玻璃鏡片，玻璃鏡片的圓周部位通過不銹鋼法蘭固定在發酵罐體上，在窗口內側和外側分別安裝有不銹鋼法蘭，不銹鋼法蘭呈圓環狀，兩個不銹鋼法蘭通過緊固螺栓配對連接，發酵罐體和玻璃鏡片位于兩個不銹鋼法蘭之間，在圓形玻璃鏡片的體心上開設有通孔，在通孔內安裝有轉軸，在轉軸的兩端分別安裝有刮渣器和把手，刮渣器位于發酵罐體內側，把手位于發酵罐體外側，其中，刮渣器呈長條形，其長度略小于不銹鋼法蘭的內徑，其中心位置固定在轉軸上，刮渣器緊貼在玻璃鏡片上，把手的長度與人體的手長度相配合，當人手轉動把手時，刮渣器在玻璃鏡片上轉動，可以將玻璃鏡片上的雜物刮掉，起到清理玻璃鏡片內側的作用，為了減小手的用力，可以通過增加轉矩的方式來減小用力，即增加把手的長度，可以增加力臂，在轉矩不變的情況下，可以達到省力的目的。

　　在所述轉軸上套裝有橡膠密封圈。進一步講，作為本發明的進一步改進，為了保證發酵罐體的密封性，可以在轉軸上套裝具有一定彈性的橡膠密封圈，使得發酵罐體內的料液不能從玻璃鏡片的通孔滲漏出來，保證了使用的安全性。

　　在所述發酵罐體內安裝有噴向玻璃鏡片的噴水器，噴水器通過水管與外部水源連通，在水管上安裝有球閥。進一步講，作為本發明的進一步改進，為了提高刮渣器的清理能力，可以在發酵罐體內安裝噴水器，噴水器通過水管與外界的水源連接，在水管上安裝有控制噴水器噴水狀態的球閥，當球閥處于聯通狀態時，外界的水源、清洗液、或者清洗料液通過噴水器噴射到玻璃鏡片上，在刮渣器的反復擦刮下，將玻璃鏡片上的污漬清除干凈。

　　所述噴水器的噴射方向與玻璃鏡片之間存在夾角α，且30°≤α≤60°。進一步講，作為本發明的進一步優化，噴水器的噴射方向與玻璃鏡片之間存在夾角α需要有一定的設計標準，當30°≤α≤60°時，噴水器的效果較好，當小于30°時，不便安裝，當大于60°時，液體在玻璃鏡片上的反彈較強，不利于清洗液的均勻分布。

　　本發明與現有技術相比，具有如下的優點和有益效果：

　　1本發明一種污水處理發酵罐的優化結構，兩個不銹鋼法蘭通過緊固螺栓配對連接，發酵罐體和玻璃鏡片位于兩個不銹鋼法蘭之間，在圓形玻璃鏡片的體心上開設有通孔，在通孔內安裝有轉軸，在轉軸的兩端分別安裝有刮渣器和把手，刮渣器位于發酵罐體內側，把手位于發酵罐體外側，當人手轉動把手時，刮渣器在玻璃鏡片上轉動，可以將玻璃鏡片上的雜物刮掉，起到清理玻璃鏡片內側的作用，達到了方便清理觀察窗的目的;

　　2本發明一種污水處理發酵罐的優化結構，以在轉軸上套裝具有一定彈性的橡膠密封圈，使得發酵罐體內的料液不能從玻璃鏡片的通孔滲漏出來，保證了使用的安全性;

　　3本發明一種污水處理發酵罐的優化結構，在發酵罐體內安裝噴水器，噴水器通過水管與外界的水源連接，在水管上安裝有控制噴水器噴水狀態的球閥，當球閥處于聯通狀態時，外界的水源、清洗液、或者清洗料液通過噴水器噴射到玻璃鏡片上，在刮渣器的反復擦刮下，將玻璃鏡片上的污漬清除干凈。
