申請日2015.09.30

　　公開(公告)日2017.01.11

　　IPC分類號C02F11/14

　　摘要

　　本發明涉及一種基于定時調節的污泥調質器，包括混合釜，混合釜的底部一側帶有泥水進料管，其另一側的上部設有泥水出料管;混合釜中設有攪拌裝置，所述攪拌裝置包括傾斜設置于混合釜中的攪拌軸，攪拌軸帶有中空結構，其側壁間隔設置有葉片及導流孔，所述導流孔位于相鄰的葉片之間;攪拌軸的上端帶有絮凝劑進料管及通過錐齒輪組件與電機連接，電機通過支架安裝于混合釜的頂面，電機通過控制器與定時器電連接。本發明中，絮凝劑采用傾斜設置的攪拌軸的導入，導入的同時進行快速甩出，其與污泥水的混合效果好、速度快;采用定時智能調節攪拌轉速，無需人工控制，其攪拌效果更佳速。

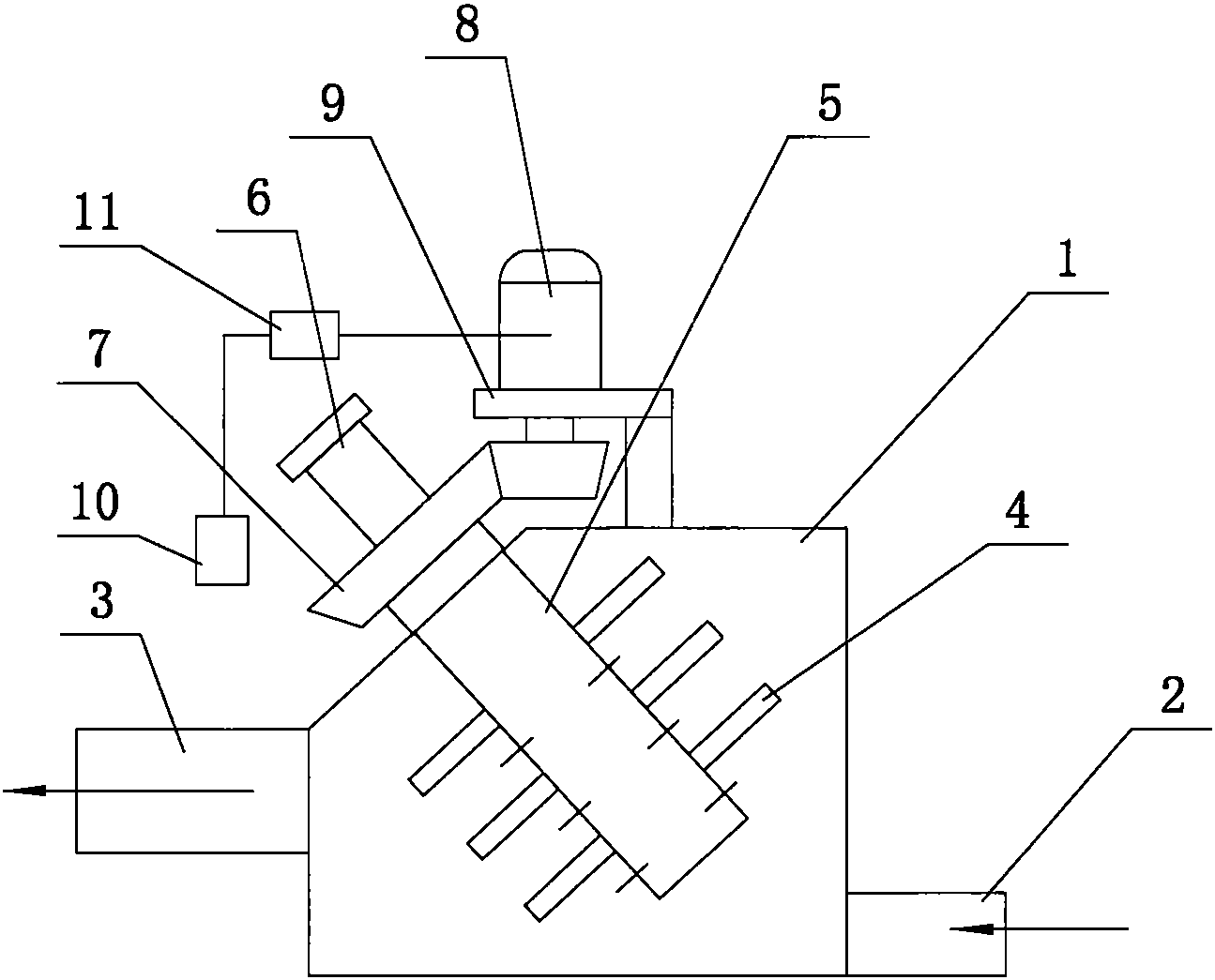

　　摘要附圖



　　權利要求書

　　1.一種基于定時調節的污泥調質器，包括混合釜(1)，混合釜(1)的底部一側帶有泥水進料管(2)，其另一側的上部設有泥水出料管(3);混合釜(1)中設有攪拌裝置，其特征在于：所述攪拌裝置包括傾斜設置于混合釜(1)中的攪拌軸(5)，攪拌軸(5)帶有中空結構，其側壁間隔設置有葉片(4)及導流孔，所述導流孔位于相鄰的葉片(4)之間;攪拌軸(5)的上端帶有絮凝劑進料管(6)及通過錐齒輪組件(7)與電機(8)連接，電機(8)通過支架(9)安裝于混合釜(1)的頂面，電機(8)通過控制器(11)與定時器(10)電連接。

　　說明書

　　基于定時調節的污泥調質器

　　技術領域

　　本發明涉及環保設備技術領域，特別涉及污泥的處理裝置。

　　背景技術

　　在污泥脫水前，要進行污泥調節，所謂污泥調節也稱污泥的化學調質。污泥濃縮一般只能使其含水率降到85%左右，要進一步降低含水率，減少體積，就要把污泥中結合水分離出來，也就是使這部分水對固體顆粒的附著力減弱，使顆粒失穩長大。現在通用做法是在污泥壓濾前設置污泥調質池，用來對污泥進行化學調質，投加三氯化鐵、石灰等有機無機絮凝劑，絮凝劑作用污泥絮凝時間一般在5-10min。而污泥調質池占地面積和投資比較大，絮凝劑與污泥的混合一般采用低轉速槳式攪拌器或者雙曲面攪拌器，混合效果不理想。

　　發明內容

　　本申請人針對現有技術的上述缺點，進行研究和改進，提供一種基于定時調節的污泥調質器，其大大提高了絮凝劑與污泥的混合效果。

　　為了解決上述問題，本發明采用如下方案：

　　一種基于定時調節的污泥調質器，包括混合釜，混合釜的底部一側帶有泥水進料管，其另一側的上部設有泥水出料管;混合釜中設有攪拌裝置，所述攪拌裝置包括傾斜設置于混合釜中的攪拌軸，攪拌軸帶有中空結構，其側壁間隔設置有葉片及導流孔，所述導流孔位于相鄰的葉片之間;攪拌軸的上端帶有絮凝劑進料管及通過錐齒輪組件與電機連接，電機通過支架安裝于混合釜的頂面，電機通過控制器與定時器電連接。

　　本發明的技術效果在于：

　　本發明中，絮凝劑采用傾斜設置的攪拌軸的導入，導入的同時進行快速甩出，其與污泥水的混合效果好、速度快;采用定時智能調節攪拌轉速，無需人工控制，其攪拌效果更佳。
