申請日2015.11.09

　　公開(公告)日2016.05.18

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供一種防止沉淀和溢流的廢水三聯箱，包括：一底板及側壁，所側壁具有四個弧形角壁;依次布置的一第一隔板，一第二隔板，一第三隔板及一第四隔板;第一隔板及第三隔板的上沿與側壁的上沿齊平，下沿與底板之間有一間距，兩側為弧形并與外部箱體的內壁無縫固接;第二隔板及第四隔板的下沿及兩側分別與底板及側壁無縫固接，且第二隔板的高度大于第四隔板。通過調整結構，能夠有效降低漿液沉淀概率，同時在根本上解決可能出現的溢流至地面的問題，提升了廢水三聯箱安全運行的可靠性和穩定性。

　　權利要求書

　　1.一種防止沉淀和溢流的廢水三聯箱，其特征在于，包括：

　　一底板及側壁，所述側壁具有四個弧形壁角;

　　依次布置的一第一隔板，一第二隔板，一第三隔板及一第四隔板;

　　所述第一隔板及第三隔板的上沿與側壁的上沿齊平，下沿與底板之間有一間距，兩側為弧形并與外部箱體的內壁無縫固接;第二隔板及第四隔板的下沿及兩側分別與底板及側壁無縫固接，且第二隔板的高度大于第四隔板。

　　2.如權利要求1所述的防止沉淀和溢流的廢水三聯箱，其特征在于，所述第一隔板與部分側壁界定形成一中和箱;所述第二隔板、第三隔板及部分側壁界定形成一沉降箱，所述第四隔板與部分側壁界定形成一絮凝箱。

　　3.如權利要求2所述的防止沉淀和溢流的廢水三聯箱，其特征在于，還包括設于中和箱上方的一注水口及與絮凝箱連通的一出水口。

　　4.如權利要求3所述的防止沉淀和溢流的廢水三聯箱，其特征在于，所述第一隔板在高出第二隔板上沿位置設有一泄流孔;所述第三隔板在高出第四隔板上沿位置設有一泄流孔。

　　5.如權利要求4所述的防止沉淀和溢流的廢水三聯箱，其特征在于，所述泄流孔的面積大于注水口的截面面積。

　　6.如權利要求1所述的防止沉淀和溢流的廢水三聯箱，其特征在于，所述第二隔板與第四隔板的高度差不小于0.5米。

　　7.如權利要求1所述的防止沉淀和溢流的廢水三聯箱，其特征在于，所述弧形半徑不小于0.5米。

　　8.如權利要求2所述的防止沉淀和溢流的廢水三聯箱，其特征在于，所述中和箱、沉降箱及絮凝箱中均設有一攪拌裝置。

　　9.如權利要求1所述的防止沉淀和溢流的廢水三聯箱，其特征在于，所述無縫固接為焊接或一體成型。

　　說明書

　　一種防止沉淀和溢流的廢水三聯箱

　　技術領域

　　本實用新型涉及濕法煙氣脫硫技術領域，尤其涉及脫硫廢水處理，具體涉及一種防止沉淀和溢流的廢水三聯箱。

　　背景技術

　　廢水三聯箱是濕法脫硫廢水處理系統中非常重要的裝置，用于對石膏脫水系統旋流產生的廢水進行過濾，再經過加藥后，充分反應流至澄清池，最后至壓濾機處理成污泥后轉運至廠外掩埋。在整個廢水處理過程中，待處理的廢水在流經不同箱體(中和箱、沉降箱、絮凝箱)的時候，分別添加石灰乳漿液、有機硫藥液、絮凝劑藥液，使廢水中的氟化物和金屬、重金屬經反應后，形成沉淀，達到去除的目的。

　　在上述處理過程中，任何一個箱體沉淀造成堵塞都將影響到整個脫硫廢水處理系統的排出的水質是否合格，隨著《新環保法》的實施，脫硫廢水的處理質量勢必會逐漸上升到更高的標準，所以當廢水三聯箱出現堵塞，會直接導致加藥劑量急劇增大----漿液粘稠度變大-----進一步增加漿液沉淀的惡性循環之中，在未及時發現的情況下，甚至出現攪拌器轉動力矩增大損害設備的風險，進而造成漿液溢流，造成大面積地面污染，給檢修人員的清堵和衛生人員的清掃都帶來巨大工作量，嚴重時甚至導致石膏脫水系統無法正常運行，為整個脫硫系統的可靠運行埋下了重要隱患，故此廢水三聯箱能否避免漿液沉淀和溢流的問題就顯得尤為重要。

　　當前濕法脫離廢水處理方法普遍采用廢水三聯箱分別過濾，經加藥處理后進行污泥的擠壓處理，其中廢水三聯箱中的三個箱體(中和箱、沉降箱、絮凝箱)均采用長方體結構，頂置式攪拌器攪拌，導致攪拌區域存在很大盲區，除了箱底排放門外，均無任何防止沉淀措施，直接導致了在加過凝固等藥物之后的粘稠漿液在沉淀之后，在無報警提示或及時巡檢發現的情況下，漿液直接漫到箱體之外造成漿液溢流，需要檢修人員進入箱體內部清理堵塞的排放口并用大量清水沖洗沉淀漿液，同時保潔人員也需要大量工作進行地面衛生的清理，另外，工作人員進入4m至5m深的箱體內清堵，作業風險較大。

　　實用新型內容

　　針對上述問題，本實用新型的目的是提供一種防止沉淀和溢流的廢水三聯箱，通過調整結構，能夠有效降低漿液沉淀概率，同時在根本上解決可能出現的溢流至地面的問題，提升了廢水三聯箱安全運行的可靠性和穩定性。

　　為達上述目的，本實用新型采取的技術方案是：

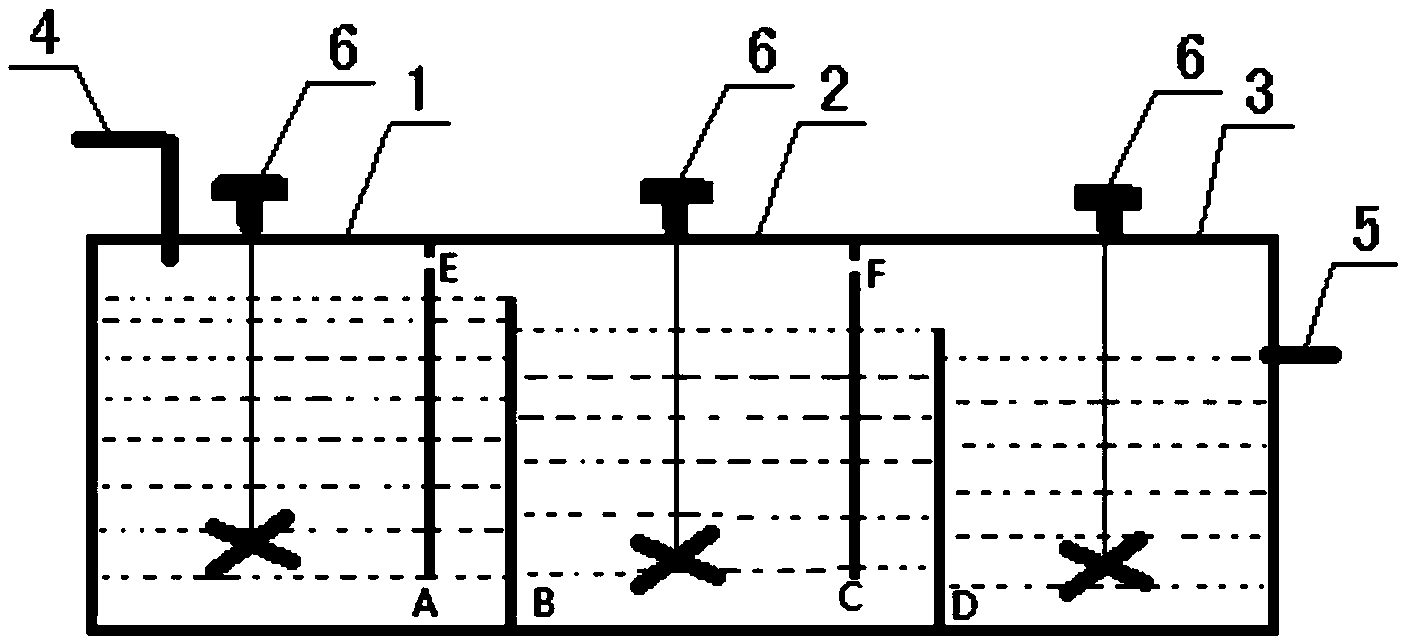

　　一種防止沉淀和溢流的廢水三聯箱，包括：

　　一底板及側壁，所述側壁具有四個弧形壁角;

　　依次布置的一第一隔板，一第二隔板，一第三隔板及及一第四隔板;

　　第一隔板及第三隔板的上沿與側壁的上沿齊平，下沿與底板之間有一間距，兩側為弧形并與外部箱體的內壁無縫固接;第二隔板及第四隔板的下沿及兩側分別與底板及側壁無縫固接，且第二隔板的高度大于第四隔板。

　　進一步地，所述第一隔板與部分側壁界定形成一中和箱;所述第二隔板、第三隔板及部分側壁界定形成一沉降箱，所述第四隔板與部分側壁界定形成一絮凝箱。

　　進一步地，還包括設于中和箱上方的一注水口及與絮凝箱連通的一出水口。

　　進一步地，所述第一隔板在高出第二隔板上沿位置設有一泄流孔;所述第三隔板在高出第四隔板上沿位置設有一泄流孔。

　　進一步地，所述泄流孔的面積大于注水口的截面面積。

　　進一步地，所述第二隔板與第四隔板的高度差不小于0.5米。

　　進一步地，所述弧形半徑不小于0.5米。

　　進一步地，所述中和箱、沉降箱及絮凝箱中均設有一攪拌裝置。

　　進一步地，所述無縫固接為焊接或一體成型。

　　通過采取上述技術方案，將廢水三聯箱的四個壁角由傳統的直角形改為弧形，改變箱體的容積結構，減少漿液流動阻力，并防止?jié){液在攪拌盲區沉淀。

　　利用隔板的高度差及各泄流孔，在漿液沉淀時漿液可從泄流孔溢流至下一個箱體內，防止?jié){液溢流至地面。

　　并且，本實用新型尤其適用于通過現有的廢水三聯箱改造得到，其改造用料少、工藝簡單，可操作性強。能夠提高系統的可靠性，降低箱體內攪拌盲區，并大幅降低因沉淀和溢流等原因增加的運行維護人員的額外工作量和降低人員作業風險。
