申請日2016.05.31

　　公開(公告)日2017.01.25

　　IPC分類號E03F5/14; E03F5/10

　　摘要

　　本實用新型公開了一種能夠自動報警的污水截流井，包括截流井(2)、與截流井(2)連通的進水管(1)和與截流井(2)連通的出水管(10)，進水管(1)與出水管(10)之間設置有格柵(7)，截流井(2)內設置在水位報警器(3)，格柵(7)為開口指向進水管(1)的V型格柵，進水管(1)與出水管(10)相對設置。本實用新型的有益效果是：本實用新型通過設置格柵能夠濾除水中大顆粒的雜質，以避免對后續設備造成堵塞，有利于提高污水通過的效率，通過設置水位報警器，能夠檢測截流井內的水位高度并在水位高度達到預定高度的時候發出警報以提醒工作人員進行相應處理工作，避免截流井超負荷工作而造成損失。

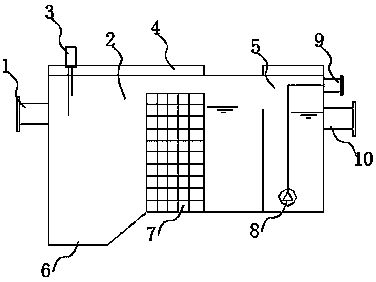

　　摘要附圖



　　權利要求書

　　1.一種能夠自動報警的污水截流井，其特征在于：包括截流井(2)、與截流井(2)連通的進水管(1)和與截流井(2)連通的出水管(10)，進水管(1)與出水管(10)之間設置有格柵(7)，截流井(2)內設置在水位報警器(3)。

　　2.根據權利要求1所述的一種能夠自動報警的污水截流井，其特征在于：所述的格柵(7)為開口指向進水管(1)的V型格柵。

　　3.根據權利要求1所述的一種能夠自動報警的污水截流井，其特征在于：所述的進水管(1)與出水管(10)相對設置。

　　4.根據權利要求1所述的一種能夠自動報警的污水截流井，其特征在于：所述的進水管(1)與格柵(7)之間設置有沉砂池泥斗(6)，沉砂池泥斗(6)位于格柵(7)下方。

　　5.根據權利要求1所述的一種能夠自動報警的污水截流井，其特征在于：所述的截流井(2)上設有檢修口(4)。

　　6.根據權利要求1所述的一種能夠自動報警的污水截流井，其特征在于：所述的截流井(2)與出水管(10)之間設有應急提升水池(5)，應急提升水池(5)連通有應急管(9)。

　　7.根據權利要求6所述的一種能夠自動報警的污水截流井，其特征在于：所述的應急提升水池(5)內設有應急泵(8)，應急泵(8)與應急管(9)連通。

　　說明書

　　一種能夠自動報警的污水截流井

　　技術領域

　　本實用新型涉及截流井，具體的說，是一種能夠自動報警的污水截流井。

　　背景技術

　　截流井是把一些產生污染的窨井集中到一口井中，由此井通向污水處理廠，如果沒有此井，要想污水進入污水廠，就必須每根管子都進污水處理廠，而在前面就用一口井來截流這些污水，到污水處理廠的管道就會大大減少，也利于收集污水，這樣的井就是污水截流井，其實在生活中有很多種不同作用的截流井，用于不同的截流之用。截流井用在雨污合流系統中，目的是為了將雨污水分離。旱季時因管中只有污水，截流井可以將污水截住，流往新建污水管中，雨季時將部分雨水與污水截住并流入污水管中，其余雨水溢流通過井中堰，繼續向下游流行。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡單、有利于防堵塞的帶自動報警的污水截流井。

　　本實用新型通過下述技術方案實現：一種能夠自動報警的污水截流井，包括截流井、與截流井連通的進水管和與截流井連通的出水管，進水管與出水管之間設置有格柵，截流井內設置在水位報警器。

　　所述的格柵為開口指向進水管的V型格柵。

　　所述的進水管與出水管相對設置。

　　所述的進水管與格柵之間設置有沉砂池泥斗，沉砂池泥斗位于格柵下方。

　　所述的截流井上設有檢修口。

　　所述的截流井與出水管之間設有應急提升水池，應急提升水池連通有應急管。

　　所述的應急提升水池內設有應急泵，應急泵與應急管連通。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型通過設置格柵能夠濾除水中大顆粒的雜質，以避免對后續設備造成堵塞，有利于提高污水通過的效率，通過設置水位報警器，能夠檢測截流井內的水位高度并在水位高度達到預定高度的時候發出警報以提醒工作人員進行相應處理工作，避免截流井超負荷工作而造成損失;

　　(2)本實用新型通過使用V型格柵能夠提高格柵濾除大顆粒雜質的效率，并增加格柵的過濾面積，以此有利于提高過濾效率，防止格柵發生堵塞;

　　(3)本實用新型通過設置沉砂池泥斗有利于使格柵過濾的雜質或污水中的砂石沉淀到沉砂池泥斗內，以便于對雜質或砂石進行收集、處理;

　　(4)本實用新型通過設置應急提升水池能夠?qū)νㄟ^截流井的污水起到緩沖的作用，并且在污水流量過大的時候能夠起到分流減壓的作用，通過設置應急泵能夠?qū)��?yīng)急提升水池內的污水快速抽出以提高污水流通速度。
